Трубостойка для ввода СИП — 7 этапов работы, чертеж, размеры

Монтаж трубостойки для ввода электричества на участок.

Для подключения жилого дома к линии электропередач выполненной изолированными проводами СИП, чаще всего возможны 3 варианта:

подземный кабельный ввод непосредственно с опоры

монтаж СИП до фасада дома по воздуху

монтаж трубостойки под СИП в непосредственной близости от участка и действующей ВЛ

В первых двух случаях приходится размещать шкаф учета со счетчиком и всеми коммутационными аппаратами непосредственно на стене дома.

Редко какая из электросетевых компаний разрешает разместить учет внутри помещения, мотивируя это отсутствием свободного доступа для снятия показаний и проверки схемы соединения. Поэтому, если вы не хотите уродовать свой фасад дома громоздкими шкафами, то трубостойка под СИП со счетчиком лучший вариант.

Можно конечно разместить и непосредственно на опоре электросетевой компании, но это должно быть указано в технических условиях. Да и обслуживание ЛЭП на такой опоре в этом случае затрудняется. Более того, если какой-то электрик при подъеме, случайно когтем или лазом повредит ваш щит, никаких компенсаций вы не добьетесь.

А еще, если столб находится далеко от дома, всегда есть риск повреждения учета посторонними лицами. Металлическая же стойка будет находится на вашем участке, под охраной и никому не будет мешать.

Ну и самый распространенный вариант – когда дом еще не построен, только голый участок, а напряжение для его строительства уже нужно. Вот тут как раз таки, трубостойка это единственный выход для безопасного подключения электричества.

Монтаж трубостойки проходит в несколько этапов:

сборка и изготовление самой конструкции

раскопка ямы

непосредственный монтаж в яму и закрепление в ней

сборка распределительного шкафа со счетчиком и автоматами

закрепление шкафа учета на установленную стойку

подсоединение к линии СИП

подключение жилого дома от шкафа

Строго говоря, трубостойка на сегодняшний день не имеет никакого официального технического определения и сертификации. Поэтому и изготавливают ее кто во что горазд.
Лучший материал для сборки металлической стойки это квадратная труба 80*80*3. Она обеспечит достаточную прочность конструкции при натяжении СИП с опоры. Хотя типовыми техническими решениями допускается диаметр не менее 40мм.

Некоторые, основание стойки изготавливают, используя винтовую сваю диаметром 108мм. Закручивают ее в землю кусками труб d-40мм и длиной по 2-3м. После чего во внутрь вставляется труба или квадрат требуемой высоты.

Какой должна быть высота трубостойки? Согласно правил, минимальное расстояние от провода СИП до земли может быть не менее 2,5м. Это если он не пересекает дорогу. При прохождении над дорогой габарит увеличивается до 5м!

Анализ положений правил технологического присоединения (взято с forumhouse.ru) – скачать

Но у некоторых принимают такой учет без проблем и все подключается. Так что каждый случай индивидуален и зависит от местной конторы.

Отталкиваясь от минимальных габаритов над землей (без пересечения с дорогой) и с учетом заглубления в 1,5м, получаем оптимальную высоту трубостойки 4-5 метров. Это может быть как цельный вариант, так и составные части по два с лишним метра.

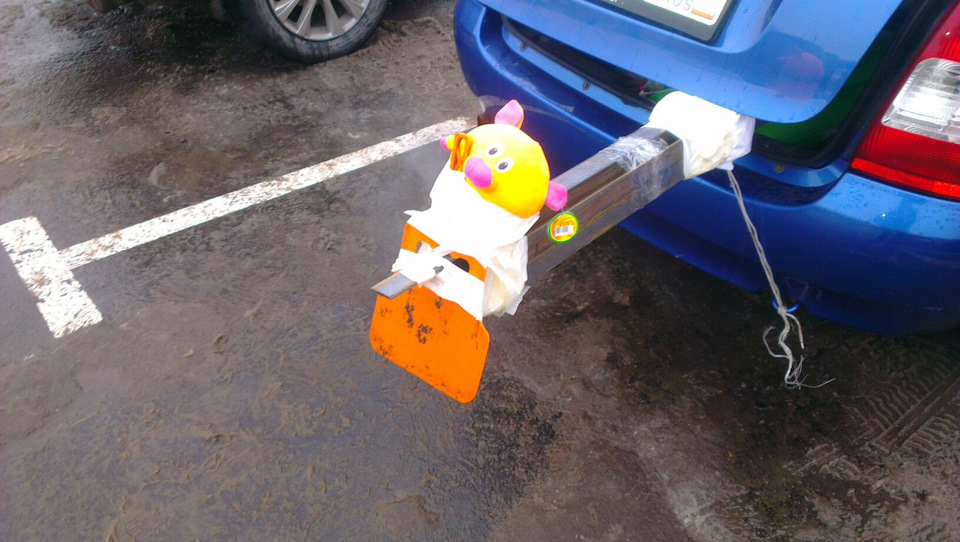

Лучше выбирайте составное изделие, так как самостоятельно привезти на участок трубу длиной 5м уже проблематично. Придется нанимать спецтранспорт, а это лишние расходы.
Метод стыковки отдельных кусков – сварка или болтовое соединение.

При соединении отдельных труб, лучше выбирать профиля разных размеров. Так, чтобы диаметр наружной верхней части, плотно входил в диаметр внутренней нижней.

Вариант посложнее, но более устойчивый и без применения сварочных работ:

берете три куска квадратных профиля по 3 метра. Размерами минимум 60*60*3.

2 профиля закапываете в землю на 1,5м с расстоянием между ними в 60мм. Над землей остается еще 1,5м.

между двумя торчащими из под земли кусками помещаете третий, тем самым как бы наращивая высоту трубостойки.

просверливаете в двух местах стыки профилей и стягиваете все это дело болтами или шпильками.

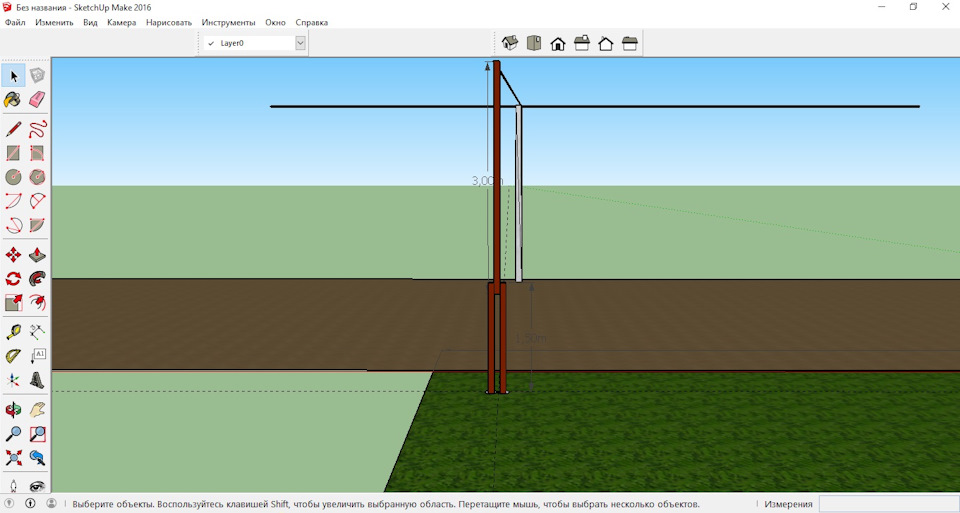

Итоговый результат будет выглядеть примерно таким образом.

Верхнее отверстие любой трубостойки необходимо заварить. Делается это для того, чтобы во внутрь не поступала и не скапливалась влага, из-за чего металл начнет активно ржаветь.
Снаружи вся конструкция окрашивается. Нижнюю часть, которая будет в земле, лучше обработать битумом, или если позволяют финансы найти нужного диаметра и усадить термоусаживаемую трубку. Такое основание никогда не подвергнется коррозии и не сломается с течением времени.

На самой макушке приваривается петля для крепления натяжного зажима СИП.

Если нет сварки, то можно просверлить отверстие d=12-16мм и смонтировать под гайку специальный крюк.

На высоте 1,7м от земли закрепляются две поперечины из стальной полосы, под крепеж шкафа учета. Расстояния между полосами измеряйте по отверстиям на шкафу.

Можно конечно применить специальные заводские комплекты для металлических шкафов с использованием бандажной ленты и обойтись без сварочных работ.

Но это если у вас есть в наличии необходимый инструмент (бандажная машинка) и материалы (лента и скрепы).

На каком расстоянии и где копать яму? Смотрите в первую очередь техусловия! Там может быть вообще прописан запрет на размещение трубостойки в глубине участка, а только на его границе. Такое требование может быть оспорено.

Это в первую очередь касается требования СО разместить учет возле ее опоры, далеко за забором, через дорогу. Сделаете так, и все дальнейшие действия по подключению света, монтажу кабеля или СИП до дома, обслуживанию распредшкафа, его сохранности будут только вашей головной болью.

Поэтому самый главный совет здесь – ничего не копайте, пока не имеете на руках согласованные и устраивающие вас технические условия. Иначе может все придется переделывать.

С помощью лома, лопаты и воды выкапываете вручную ямку. Глубина ямки от 1,5м до 2м, в зависимости от высоты трубы и грунта. Для того, чтобы яма получилась ровной и аккуратной, первые 0,5-0,7м можно пройти лопатой, а оставшееся расстояние простым садовым буром. При наличии переходников и не каменистого грунта, можно ускорить это дело перфоратором.

Ну а если есть мотобур, то вся глубина проходится в легкую с помощью него.

Когда неудобно или тяжело пройти последние десятки сантиметров, можно стойку просто вбить в землю. Навариваете на нее сбоку дополнительные куски уголков и ударами кувалды вгоняете оставшееся расстояние. После чего, не нужный более уголок срезается, а место сварки аккуратно закрашивается.

В подготовленную яму вставляется ранее изготовленная стойка. Если засыпаете землей, то не забывайте каждые 15-20см трамбовать. Можно использовать щебень и забетонировать все основание. Тогда никакие наклоны вам будут не страшны, да и коррозия не будет оказывать такого сильного влияния.

Бетону дайте время 1-2 дня чтобы окончательно застыть, только после этого можно вешать шкаф.

Конечно бетонирование значительно увеличивает время всего монтажа. Без него, простым утрамбовыванием всю работу можно сделать за 2-3 часа. Кроме того, без бетона значительно улучшается заземление самой стойки, за счет лучшего контакта с землей (если вы конечно полностью не изолировали термотрубкой или битумом низ). Поэтому здесь нужно будет делать выбор – надежная устойчивость и долговечность или лучшее заземление.

Сборка шкафа осуществляется отдельно и зависит опять же от выданных технических условий и количества электрооборудования у вас дома. Чаще всего там размещают вводной и отходящий автомат или УЗО, плюс электросчетчик. Вся остальная сборка автоматики уже происходит внутри щитовой дома.

Вообще здесь лучше придерживаться минимализма. Потому что шкаф находится на улице и подвергается постоянным колебаниям температуры и влажности. Поэтому монтировать туда всякие дорогостоящие релюшки не желательно.

Сам шкаф учета можно закрепить 4 способами:

на саморезы через заднюю стенку. Делать этого не стоит, так как нарушается герметичность шкафа и его требования по IP54.

на болты с гайками через боковые ушки

при помощи бандажной ленты

или попросту приварить к металлическим уголкам, но в таком случае это уже будет не съемный вариант

Места соединения шкафа и трубостойки необходимо зачистить от краски для обеспечения полного контакта и заземления всей конструкции.

Как размещать шкаф наружу или во внутрь участка?
Для удобства снятия показаний проверяющими, если стойка не огорожена забором, размещайте так, чтобы дверца смотрела наружу. Для удобства вашего обслуживания – дверцой во внутрь. Но тогда на участок каждый раз придется запускать контролеров.

Сопротивление контура заземления здесь должно быть не более 10 Ом. Сможете ли вы его обеспечить одним 3 метровым уголком или штырем, вбитым рядом с трубостойкой, зависит от состава грунта.

Чтобы обойтись в качестве заземления самой металлической стойкой, глубина ее заглубления должна быть не менее 3 метров.

Опять же проверяющие из СО при подключении, могут замерить заземление и требовать соблюдения его параметров. А могут и удовлетвориться простым его наличием. Все индивидуально. Но для собственной безопасности сделайте его по правилам.

Подключение к линии электропередач выполненной проводом СИП можно сделать с помощью кабеля подвешенного на тросике, а лучше всего использовать другой СИП 4*16 или СИП 2*16.
Для этого вам понадобится:

дополнительный крюк на опору

Кронштейны Ensto SO 279

Крюк универсальный CSC 16

Крюк для плоских поверхностей GHP

Крюк для ответвлений CST 12

Кронштейны CT 600, CB 600

2 анкерных зажима

4 или 2 прокалывающих зажима

Подробнее о методах подключения можно ознакомиться в статье “Как соединить провода СИП между собой и с медным кабелем”.

Как лучше сделать опуск СИП по трубостойке до шкафа учета? Не нужно вырезать отверстие сбоку трубы, чтобы запустить туда провод.

Прорезая такие отверстия входа (сверху) и выхода (снизу), вы тем самым ослабляете всю конструкцию, а также открываете доступ влаги во внутрь. Если грубо взять скорость коррозии в 0,1мм в год, плюс учесть толщину стенок в 3мм, то лет через десять ваша стойка просто упадет.

Кроме того, такой способ может не понравиться сетевикам, так как ввод будет скрытым, и внутри теоретически можно сделать незаметное подключение до счетчика.

Скорее всего учет не примут и заставят переделывать.

Поэтому СИП должен спускаться снаружи, защищенный трубой, либо атмосферостойкой гофрой ПНД (черная).

Для СИП 4*16 используйте гофру диаметром минимум 32мм. Будет удобнее заводить. Использовать ПВХ материал нельзя. В мороз все это полопается и прослужит на улице не более одного двух сезонов.

Еще один из вариантов – использование специальных дистанционных зажимов или бандажей. Вот их марки и характеристики с размерами под СИП:

СИП такой материал, который позволяет не прятать его в гофру. Однако по требованиям техники безопасности, любой провод или кабель (даже бронированный), должен быть защищен на уровне до 2м от земли. А шкаф у вас висит на расстоянии максимум 1,7м. Поэтому хотите вы или нет, а прятать его в трубы или гофру все равно придется.

Для крепления труб не желательно использовать простые сантехнические хомуты. Они не атмосферостойкие и все резники со временем рассохнуться и выпадут.

Гофру притягивайте к стойке опять же специальными хомутами для СИП. Иначе от мороза и солнца ПВХ материал хомутов полопается и весь ваш ввод будет болтаться как не понятно что. Для того, чтобы вода не попала внутрь шкафа, СИП опускают и заводят только снизу.

Окончательный ввод от трубостойки до дома лучше выполнить подземным способом, при помощи бронированного кабеля. Хотя каким образом вы будете заводить электричество после точки учета уже ваше личное дело. В технических условиях этого не прописывают.

Только помните, что провод СИП закапывать в землю нельзя!
Если подземный вариант не доступен (есть пересечение с газовой трубой, асфальт), то СИП опять нужно поднимать вверх и тянуть на фасад дома.
Когда данный шкаф у вас был в качестве времянки на момент строительства дома, а потом все таки пришлось выходить кабелем на одну из стен, оптимально в конце строительства будет полностью убрать трубостойку и сделать полноценный ввод в дом напрямую – от столба до фасада.

Выполнение технических условий (ТУ) от МОЭСК

Для подключения загородного участка к электричеству мы рекомендуем использовать трубостойки. Это специальная конструкция, на которой устанавливается шкаф учета, оборудованный автоматическими выключателями ввода и вывода. Монтаж трубостойки на участок требует последовательного выполнения определенных операций, также проведенная работа должна соответствовать техническим условиям МОСЭК. Поэтому монтаж трубостойки и подключение участка к электросети следует доверить профессионалам. Мы готовы выполнить для вас эту работу быстро и с гарантией качества.

Правильный выбор места

Выполнение технических условий от МОСЭК подразумевает определенный выбор места для установки. Трубостойка должна находиться не далее, чем на расстоянии 25 м в глубину от границы участка, и не далее 25 м от ближайшей ЛЭП, к которой планируется подключение. Как правило, трубостойка устанавливается в грунт, крайне редко встречается вариант монтажа на крыше здания.

Устройство трубостойки

Требования МОСЭК к конструкции трубостойки будут одинаковы при любом напряжении в питающей сети — 220 В или 380 В. Хорошей опорой считается полая квадратная труба с длиной ребра не менее 6 см и толщиной 3 мм или круглым сечением диаметром 8 см. Заглубление трубы в землю допускается на глубину промерзания грунта. Общая высота трубы с учетом заглубления, таким образом, должна быть в границах 4 -7 метров. Верх опоры должен закрываться, чтобы внутрь полой трубы не могла попасть дождевая вода.

Рекомендованная высота для расположения счетчика — от 80 до 180 см над поверхностью земли. Высота прокладки линии от ЛЭП, которая будет подавать электричество на участок, должна составлять не менее 2,75 м при использовании изолированного провода. Но если ЛЭП и участок разделены дорогой, эта высота увеличивается в 2 раза. Выполнение технических условий от МОСЭК подразумевает, что высота прокладки линии над проезжей частью должна быть не менее 5 метров. Также применяется более сложный и дорогостоящий способ подключения участка к электричеству с помощью подземной прокладки кабеля, но подобный тип подключения встречается гораздо реже.

Стоит отметить, что у разных компаний, занимающихся подачей электричества в загородный поселок, могут быть свои требования к устройству трубостойки. Так, некоторые компании могут требовать, чтобы подающий электричество кабель проходил снаружи опорной трубы, а не внутри, во избежание несанкционированных подключений к кабелю до счетчика (хотя эта проблема легко решается установкой АСКУЭ).

Щиток под электросчетчик монтируется на двух кронштейнах, которые паралельны друг другу, но перпендикулярны опорной трубе. Их длина зависит от размера выбранного металлического шкафчика. Впрочем, иногда щиток фиксируется на опоре при помощи заводской бандажной ленты, в таком случае обустройство кронштейнов не требуется. Ниже расположения щитка для счетчика в опоре следует предусмотреть отверстие, через которое будет осуществляться подключение электричества.

Монтаж трубостойки

Для установки трубостойки необходимо отверстие в грунте глубиной порядка полутора метров. Выкапывается оно обычно при помощи строительного бура, это самый быстрый и эффективный метод. В готовое отверстие устанавливается стойка, засыпается пескобетоном или щебнем, при этом проверяется строгое вертикальное положение конструкции, угол опоры по отношению к земле должен быть прямым.

Не стоит забывать, что по правилам техники безопасности щиток должен иметь заземление, уходящее в грунт на глубину не менее полутора метров. Учитывая совпадение требуемой глубины для заземления щита учета и заглубления опоры, целесообразно совместить эти две работы и выполнить их в одно время.

Подключение щита учета

Когда опора установлена, можно переходить к подключению электричества. Внутрь металлического шкафчика следует установить:

• Счетчик электроэнергии;
• Автоматы для ввода и вывода;
• Нулевая шина для заземления.

Стоит отметить, что сначала производится сборка и подключение приборов щита учета, и только потом он устанавливается на опоре. Для защиты соединений от атмосферных осадков подключение выполняется через отверстия в нижней части шкафа. После того, как металлический шкафчик займет положенное для него место, осуществляется заземление. И только после этого разрешается производить подключение трубостойки к питающей ЛЭП. Как правило, для этого используется самонесущий провод с алюминиевыми жилами, который крепится к кронштейну при помощи анкерных зажимов.

Наши услуги

Процесс установки щита учета на трубостойке и подключения участка к электросети — сложный и небезопасный. Не рекомендуется проводить его самостоятельно, не имея опыта электромонтажника и профессионального оборудования. Во-первых, в ходе работ можно получить поражение электрическим током, опасное для жизни. Во-вторых, неправильно рассчитанная и установленная опора из металла большой высоты может внезапно рухнуть и нанести ущерб здоровью и имуществу. В-третьих, при несоответствии требованиям МОСЭК, работы все равно придется переделывать.

Намного выгоднее, проще и безопаснее сразу доверить подключение участка к электросети специалистам. Чтобы заказать проведение электричества на участок с монтажом трубостойки и установкой щита учета, звоните нам по одному из телефонов горячей линии или заполните заявку на сайте. При необходимости консультант ответит на все возникшие у вас вопросы.

Трубостойка

Подключение электрического щита

Прежде чем смонтировать щит на установленной трубостойке, производится его сборка. В шкафу устанавливается счетчик электроэнергии, вводной автомат в соответствии с расчетной токовой нагрузкой, нулевая шина, которую необходимо соединить с, предусмотренной в конструкции щита, точкой заземления. О том, как разделить PEN проводник на PE и N, читайте в статье: https://samelectrik.ru/kak-razdelit-pen-provodnik-soglasno-pue.html.

После окончания сборки шкаф крепится к конструкции стойки. Установку щита учета на опоре можно произвести, используя специальные крепежные элементы, которые могут идти в комплекте. Затем необходимо произвести заземление щита и трубостойки. Для этого необходимо при помощи перемычки произвести подключение корпуса шкафа к болту заземления (6), который в свою очередь должен быть подключен к заземляющему контуру.

Сечение заземляющих проводников должно соответствовать таблице 1.5 и п. 1.7.127 главы 1.7. ПУЭ:

После окончания сборки щита и заземления шкафа учета производится его подключение к питающей ЛЭП, для чего, как правило, используется самонесущий провод с алюминиевыми жилами СИП. Процесс подключения к проводам воздушной линии сложный и небезопасный, поэтому для его выполнения лучше привлечь опытного специалиста. На трубостойке СИП крепится с помощью специальных анкерных зажимов к кронштейну (1). Использование данного вида крепежа позволяет обеспечить необходимую натяжку кабеля

Для предотвращения попадания атмосферных осадков внутрь щита, ввод кабельных магистралей в него производится только снизу.

От дома до трубостойки кабель можно проложить под землёй в трубе или без трубы (если использовать бронированный ВБбШв), проложить обычный кабель (типа ВВГ) по воздуху на тросе.

Напоследок рекомендуем просмотреть видео инструкцию по установке стойки для ввода электричества на участок:

Теперь вы знаете, как может быть выполнена установка трубостойки под счетчик на участке своими руками и какие требования предъявляются к монтажу. Надеемся, предоставленная информация была для вас полезной и интересной!

Рекомендуем также прочитать:

• Прокладка кабеля по тросу
• Как провести электропроводку под землей
• Инструкция по установке счетчика электроэнергии

Соблюдение требований безопасности

При любом варианте (самостоятельно либо силами наемной бригады) постройки линии требуется соблюдать инструкцию по технике безопасности:

• запрещается проводить монтажные работы при приближении грозы или при сильном ветре (скорость более 12 м/с);
• недопустимо нахождение монтажников под работающими люльками или телескопической вышкой;
• запрещено применять комбинированный метод установки опор (вручную и механическими средствами);
• не разрешается применять при установке опор поврежденные приспособления и тросы;
• в случаях необходимости удержания груза на весу требуется надежно фиксировать подъемные механизмы (тормозами и заклиниванием шестерен);
• подниматься на деревянные опоры разрешено только при помощи когтей монтера или специальных устройств;
• при выполнении работ на опорах монтажнику следует стоять на двух когтях одновременно;
• не допускается расположение монтажника на анкерных опорах и под проводами во время работ;
• запрещается подбрасывать инструменты монтажнику;
• подавать инструменты и материалы разрешается при помощи веревки с длиной не менее двойной высоты подъема;
• недопустимо производить работы по натяжке при температуре выше минус 20 ºС;
• во время работ требуется соблюдать усилия при монтаже и контролировать стрелы провиса проводов;
• не допускать перенатяжения линии;
• контролировать процесс монтажа и осуществлять поэтапную приемку работы.

О том, как выбрать кабель СИП, расскажет канал Сами с усамИ.

Описание и виды СИП

Электрический кабель СИП представляет собой провод, состоящий из нескольких изолированных жил, сплетенных из алюминиевой (или из сплавов на основе алюминия) проволоки. расшифровывается — самонесущий изолированный провод.

При постройке новых линий, в соответствии с ГОСТ Р 52373-2005, предусмотрено использование проводов типа СИП. Согласно седьмой редакции правил ПУЭ, применение данных кабелей рекомендовано при подключении потребителей электроэнергии.

Существуют следующие виды СИП:

1. Провод типа СИП-1. Имеет четыре жилы и используется в магистралях для передачи трехфазного тока с напряжением до 1 кВ. При этом три из них предназначены для подключения фазы и имеют изоляцию из полиэтилена, устойчивого к воздействию ультрафиолетового излучения. В стандартном исполнении четвертая жила (нулевая) не имеет оплетки и оснащена стальным сердечником. Промышленность выпускает вариантное исполнение кабеля с маркировкой СИП-1А, который имеет покрытие изоляцией на нулевой жиле.
2. Провод СИП-2. Отличается от первого типа изоляцией всех жил. Сфера применения аналогичная.
3. СИП-3. Представляет собой одножильный кабель, покрытый сверху изоляционной оболочкой на основе светостабилизированного полиэтилена. Прочность провода обеспечивается встроенным в жилу стальным сердечником. Кабель используется на магистралях для передачи напряжений до 35 кВ.
4. Провод СИП-4. Используется на линиях с напряжением до 1 кВ и имеет четыре жилы с покрытием из светостабилизированного полиэтилена (аналогично СИП-3). В конструкции отсутствует несущий стальной провод. Этот тип кабеля часто используется в дачных кооперативах для того, чтобы подключаться к электричеству.
5. СИП-5. В его конструкции применяются две и более жилы с покрытием из сшитого полиэтилена. Несущего стального проводника в схеме нет, кабель применяется для выполнения подключения к электросети с напряжением до 1 кВ.

На картинках ниже показаны сечения некоторых видов провода СИП.

ТРУБОСТОЙКА

Трубостойки для ввода электричества, установка – Московская область (все районы) , Новая Москва, Москва. Круглогодично устанавливаем стандартные трубостойки 4,5 метра и телескопические трубостойки 7,5 метров (линия ЛЭП через дорогу, с учётом требований МЧС по проезду автотранспорта). Работаем по договору. Гарантия. Материалы по ГОСТу.

Высокое качество за разумные деньги – наш главный приоритет в работе с клиентом.

Получить консультацию можно ежедневно. Звоните или пишите на 89036855536@mail.ru

Трубостойка для ввода электричества купить: +7 495 922-17-70, +7 903 685-55-36

Трубостойка для электричества, которые мы установливаем, имеет несколько типов исполнения, для ознакомления, нажмите на картинку заинтересовавшего варианта ниже.

Варианты исполнения трубостоек для ввода электричества

Не дозвонились или нужно связаться в определённое время, закажите обратный звонок

Установка трубостойки и подключение электричества, Московская область

Перейдя по ссылке далее, можно подробнее узнать, как мы выполняем технические условия (ТУ) с соблюдением всех требований МОЭСК, Мособлэнерго и других сетевых организаций. Работы проводятся профессиональными электромонтажными бригадами, имеющими необходимую квалификацию и допуски по работе с электроустановками. По договору с гарантией. Установка трубостойки для электричества возможна в любое время года (зима, весна, лето, осень). Работаем ежедневно. Возможно только изготовление трубостойки, без установки. В том числе, под технические требования заказчика, с необходимыми размерами и другими параметрами.

Стоимость всех вариантов указана с учётом изготовления трубостойки, доставки в место установки на территории Московской области, установки трубостойки методом забуривания, бетонирования основания. Так же, в стоимость предложений, входит монтаж на установленной трубостойке щита учёта электроэнергии (ВРУ) с использованием комплектующих в соответствии с выбранной спецификацией, с учетом всех дополнительных необходимых материалов, подвод (подключение) к ВРУ кабеля СИП 4х16, заземление смонтированной электроустановки по требованиям ПУЭ (п. 1.7.76).

Трубостойка телескопическая 7,5 метров без ВРУ, цена с установкой – 12 500р.

Стоимость указана с учётом изготовления телескопической трубостойки из высококачественного заводского металлопроката (рабочая высота 6м., общая 7,5м., квадратный профиль, две части 3000х70х70х3мм./4500х60х60х3мм.), подготовки и покраски изделия, доставки в место установки на территории Московской области, установки трубостойки методом забуривания на глубину 1,5 метра, без монтажа щита учёта ВРУ.

Трубостойка для ввода электричества с щитом учета ВРУ, примеры наших работ:

Трубостойка для электричества – подготовленная металлическая опора, для изготовления чаще всего используется квадратная профильная труба. Применяется для установки на ней энергопринимающего устройства – ВРУ (вводно-распределительное устройство) при проведении технологического присоединения к электрическим сетям. Термин трубостойка не применяется в документах, регулирующих технический порядок подключения электроэнергии. Его следует считать “народным” названием металлоконструкции, на которую устанавливают ВРУ. Из этого следует, что само понятие трубостойка на сегодняшний день не имеет никакого официального технического определения и сертификации, а значит и строгих требований к используемому для изготовления материалу, его качеству, размерам и т.п. Но это не значит, во первых, что норм нет вообще, т.к. есть действующие нормы ПУЭ (Правила устройства электроустановок), и перед установкой трубостойки следует почитать, как минимум пункты 2.4.55 и 2.4.56. О применении данных пунктов на практике, мы расскажем дополнительно ниже, объясняя различие между “классической трубостойкой” и “телескопической трубостойкой” под нормы МЧС. А во-вторых, что подключая электричество к своему дому, не следуют экономить на качестве материалов, в том числе и на самой трубостойке, такая экономия, чаще всего приводит к тому, что через некоторое время придется переделывать, а значит снова тратить свои деньги и время. Из нашей практики, каждая пятая трубостойка, которую мы устанавливаем, это переделка “работы” не профессионалов, которые берут дешевизной, вытекающей из использования не качественных материалов и комплектующих для ВРУ. Погнутые, а бывает и упавшие, изготовленные из тонкостенного профиля, самого низкого качества, кое-как закопанные на 50-60 см. с прикрученными иногда даже проволокой, ящиками из “фольги”, т.к. металлическими их назвать сложно, “изделия” встречаются достаточно часто. Ниже для примера фотография, на которой наша трубостойка и обрезок трубы с проводом СИП 4х16, приходящим практически в сам ящик, поставленный соседу, нашего заказчика, который конечно он не сдал инспектору, приехавшему на приёмку.

Почему мы рекомендуем не вешать щиты на столб, а установить трубостойку, потому что бывает, как на фотографиях ниже, особенно этим страдают дачные товарищества. Трубостойки в СНТ, мы ставим регулярно и видим такой “колхозный монтаж” очень часто.

Что нужно знать про трубостойки?

Перед проведением электричества в коттедж, дачный домик, или другое здание нужно убедиться в наличии допуска. Он прописан в нормативных документах. Организации, которые контролируют расход электроэнергии, на этот счет имеют единое мнение и настоятельно рекомендуют устанавливать трубостойки. Данная конструкция проста в эксплуатации и предназначена для установки специального электрощитка под простой счетчик с вводным и выводным автоматом. Нужно знать, что подобная конструкция особо необходима при строительстве на земельном участке. Но далеко не каждый собственник знает, как правильно устанавливать трубостойку для подключения электричества, чтобы она работало корректно. В этом случае нужно запастись терпением и выполнить ряд последовательных действий, которые и помогут осуществить подключение трубостойки под счетчик.

Если вас интересует установка трубостойки профессиональным электриком, вам стоит перейти по ссылке ниже:

Как правильно выбрать место для установки трубостойки на участке?

Для того чтобы выбрать место для установки нужно тщательно изучить технические условия, прописанные в специальных документах. Это необходимо для того, чтобы правильно установить трубостойки с щитком и избежать дальнейших проблем. Подобная конструкция со шкафом учета должна быть удалена от границ участка в глубину на расстоянии около 25 метров. При этом расстояние от опоры, действующей ЛЭП с помощью которой выполняется подключение, не должно быть более этого же метража.

Справедливости ради стоит отметить еще один способ установки трубостойки – на крыше здания. Но в этой статье мы не будем рассматривать этот вариант, так как такой способ монтажа выполняется редко.

Размеры, конструкция, исходники для монтажа трубостоек

Требования, прописанные в технических условиях, по установке трубостойки для подключения электричества одинаковые как для однофазной сети в стандартные 220 В, так и для трехфазной при 380 В. Для тех, кто не боится работы есть хорошая новость – изготовить устройство такого плана можно даже в домашней мастерской. Наиболее приемлемым вариантом будет использование профильной трубы 80х80 мм с толщиной одной стенки 3 мм. В качестве исходника легко можно использовать трубу с круглым сечением. В случае если под рукой не оказалось чего-то подобного, можно взять тавровую балку или металлический уголок с шириной одной полки около 80 мм. На этапе обустройства нужно будет провести защиту проводника от механических повреждений, так как часть его будет проложена прямо по стойке.

Для того чтобы решить вопрос как провести установку кабеля, внутри или снаружи данный вопрос нужно заблаговременно решить с компанией, которая занимается электроснабжением и контролем подачи электроэнергии. Может случиться так, что прокладку на внутренней стороне могут запретить, так как это удваивает возможность несанкционированного (то есть «левого») подключения к питающей сети до основного счетчика.

На рисунке можно видеть эскиз общего вида стойки из обычной профильной трубы 80×80. Неизменными являются следующие параметры: высота крепления самого щита(b) в целом от 800 до 1700 мм, прописанная величина заглубления которая должна равняется не менее 1,5 метрам(с).

Рассчитывать общую длину такой заготовки(а) нужно учитывая обстановку и строго придерживаясь основных условий:

Высота прохождения одной вводной магистрали над поверхностью для СИП кабеля должна быть не менее 2,5 метров (при использовании неизолированного провода параметр может быть увеличен до 2,75 м., высота также может быть увеличена при вводе через дорогу).

При указанных моментах расстояние от поверхности этой проезжей части должно быть около 5 м. Учитывая этот момент общая длина устройства с учетом прописанного углубления (а) обязана быть от четырех до семи метров.

Как только можно определиться с высотой трубостойки к ней сразу нужно приварить или закрепить другим образом два кронштейна из уголка (4) или особой металлической полосы. Это необходимо для того чтобы закрепить на них щиток под счетчик, а размеры отверстий должны быть сделаны с учетом размеров самого шкафа.

Но есть и другой вариант, он пригодится в случае если щит будет зафиксирован на стойке при помощи заводской бандажной ленты. В этом случае данные элементы конструкции просто не понадобятся. При опасности попадания осадков внутрь трубы к ее верхнему торцу приваривается стальная пластина (2) уже к которой и крепится кронштейн (1) фиксирования СИП кабеля. В самом вверху конструкции прорезается небольшое отверстие (3) через которое и будет вводится тот самый кабель ответвления для установки по внутренней поверхности трубы. Это целесообразно для предупреждения различных неисправностей проводки. Такое отверстие (5) фиксируется для вывода электропроводника из трубы и ввода этого устройства в шкаф.

Чуть ниже места, где установлен щит, крепится шпилька с резьбой или болт похожего действия, которые можно считать точкой подключения шкафа и стойки к заземляющему особому контуру. После того как работы по сбору трубостойки можно считать завершенными и перед самой установкой, конструкцию лучше всего очистить от ржавчины, прогрунтовать, а также прокрасить для большей надежности. Для части, которая будет скрыта под поверхностью необходима обработка битумом и покрытие термоусаживаемым материалом.

Как подготовить яму под монтаж трубостойки?

Так как необходима яма не менее 1,5 метров, то рекомендуется воспользоваться буром. Стойка должна быть установлена в этой яме, тщательно присыпана землей или щебнем. А также, утрамбована и проверена на уровень вертикали с помощью отвеса или ватерпаса. При возможности будет нелишним залить поверхность бетоном и в обязательном порядке дать время для застывания раствора.

Кроме работ по подготовке ямы, не стоит забывать и об обустройстве заземляющего устройства. По «Правилам устройства электроустановок», данную трубостойку, и находящейся тут же шкаф. Не забываем заземлить её в обязательном порядке. Для этого, можно использовать простой проводник, вставленный строго вертикально в грунт. Глубина – около 1,5 м. По сути вбить собственными руками трубу или уголок будет очень сложно поэтому и рекомендуется бурить или копать, а значит можно совместить эти два вида работ для экономии времени.

Как подключить электрический щит?

Для того чтобы смонтировать щит нужно вначале произвести его сборку. В шкафу нужно установить счетчик электропотребления, автомат работающий на ввод и вывод в соответствии с особой токовой нагрузкой, нулевую шину которую также нужно соединить с конструкцией щита и кроме этого точку заземления. Когда все готово шкаф крепится к конструкции самой стойки. Для этого используют саморезы или другие резьбовые соединения. Следующий шаг – заземление трубостойки и щита. Это происходит при помощи перемычки подключения корпуса шкафа к подготовленному болту заземления (6). Он, также, должен быть подведен к заземляющему контуру. Для перемычек можно использовать переходники из такого элемента, как медь.

Требования к переходникам:

1. сечение не менее 4 мм2;
2. хорошо изолированный провод из алюминия около 6 мм2;
3. стальная проволока общим диаметром от 6 мм.

Когда все приготовления и сборы закончены происходит установка шкафа и подключения его к действующей ЛЭП при помощи самонесущего провода с фиксирующими алюминиевыми жилами СИП. Для подключения к воздушной линии стоит пригласить специалиста, так как сам процесс несет в себе некоторую опасность для простого обывателя. Далее, на трубостойке СИП, с помощью анкерных зажимов, крепится к кронштейну (1). Это позволяет добиться идеальной в данном случае натяжки кабеля.

Для того, чтобы любые осадки не попадали внутрь щита, ввод сложных кабельных магистралей ведется, по-возможности, только снизу. В дальнейшем, подключить дом к щитку учета можно с помощью кабеля. Проложить его можно под поверхностью, или путем воздушного ввода. Для этого обычно используют провод. При необходимости, часть проводки можно пустить по фасаду здания или по забору. Это хорошо скажется на её внешнем виде.

Теперь вы хорошо знакомы с тем как производится установка трубостойки под счетчик на приусадебный участок и какие еще требования могут быть предъявлены к монтажу трубостойки.

Надеемся, что наша статья помогла Вам убедиться в том, что данную работу лучше доверить профессионалам своего дела, которые выполнят работы качественно и в срок!

Доверьте установку и подключение трубостойки профессионалам!

Мы не раз доказали нашу компетентность в вопросах электромонтажа, и имеем большой опыт работы. Доказательством этому является наше обширное портфолио Поможем вам установить трубостойку, и подключить дом к электросетям МОЭСК в Солнечногорском и Клинском районах Московской области!

Ждём вашего звонка или письма. Подробно, честно и бесплатно ответим на все ваши вопросы!

Обслуживаем: Солнечногорский, Клинский районы, Высоковск.

Режим работы: с 9.00 до 20.00. Без выходных! Заявки на email, и через формы обратной связи на сайте принимаются круглосуточно.

Communities › Строительство (и всё что с ним связано) › Blog › Электрификация участка. Трубостойка.

Всем привет друзья и с наступающим новым годом.
Нужен совет по сборке трубостойки для ввода электричества на участок.

В видео представлен мои варианты трубостойки, но я ни когда подобные конструкции не собирал. Если есть мысли или идеи, прошу в комменты.

Recommendations

FakeHeader

Comments 34

Я одного не пойму, почему у Вас так любят всё на воздух вешать? опустить кабель по имеющемуся магистральному столбу, далее вкопать в гофру до своего участка…
У нас стараются всё что можно под землю загнать, а у Вас — в небо запустить…

в землю нужно соответствующий кабель,
мне как то посоветовали продаваны с рынка в гофру ВВГ закопать…
а трубостойка все равно нужна, на неё ВРУ вешать.
И ставить ее надо либо на границе цчастка, либо вне его, иначе электрики могут не принять.

Ну разумеется нужен кабель специальный, для подземного эксплуатирования. и он дороже всех остальных кабелей такого же сечения. Но это не идёт ни в какое сравнение с удобством. 1 раз закопал и забыл. 80см от поверхности земли траншея и ещё после 20см засыпки прокладка не гниющей сигнальной ленты( Осторожно кабель!)
Я весной копал 20 метров от фундамента, до границы участка. 20 метров кабеля (5жил, медь, не помню сечения…) вышло 40€. Ещё столько же гофры специальной — 7€, лента сигнальная — 4€. Всё красиво и аккуратно, ток в доме есть, а старые советские провода от столба через дорогу, пустил на проволоку.
так что не так уж и дорого подземное электричество( а если считать, что за то чтоб эти 5 проводов прикрутить к цепи Латвэнерго взяло с меня 673€, то я вообще стоимость прокладки не беру в расчёт

А какие проблемы, я не понял?
Я себе вкопал трубу 3м, повесил на неё щит и всё.

в соответствии с п. 14 «Методических указаний по определению размера платы за технологическое присоединение к электрическим сетям», утвержденных приказом Федеральной службы по тарифам РФ от 30.11.2010 №365-э/5, стоимость подключения электричества для заявителей с максимальной мощностью до 15 кВт с учетом ранее присоединенной мощности (независимо физическое это лицо или организация) должна составить не более 550 рублей за 15 кВт присоединяемой мощности. При этом для гаражно – строительных кооперативов, садоводческих некоммерческих товариществ и других некоммерческих объединениях граждан, предусмотрено, что стоимость подключения электроэнергии также не должна превышать 550 рублей за присоединение при условии, что каждому члену такой организации будет предусмотрено не более 15 кВт.

Какое расстояние от трубостойки до щитка?

Из коммуникаций электричество самое дешевое для подключения, мне обошлось: цена за подключение 500+ р, эл. Счетчик 2200 трехфазный, сипа 5 метров 500 р, пару тройку автоматов 500 р, ящик 500 р. Цены примерные +- 200 р

у нас не оч дешево (((

столб у забора участка
по материалам
10м СИП 16*4
Щиток
счетчик 3х фазный
два трехфазных автомата
один автомат 25А
на шитке 1 розетка 220 и одна 380

Итого с работой 115 000, у нас такие цены 100 за факт подключения 15 за материалы и работу

Розетка на 380? Хм… а зачем?

Штукатурная машина например, машина для полусухой стяжки

А почему нельзя кабель вкопать? Зачем вообще все над землей вешается? (не пинать)

Ордер на земляные работы, вообще тех условия должны выдать где все написано

А мне кажется, что горсети должны обеспечить ваш участок электричеством, те поставить все необходимые столбы и даже если магистральный кабель расположен на другой стороне дороги или улицы, они обязаны поставить доп столб на территории близкой к вашему участку и подключить и все за 500(цена подключения примерно) и все.

Если в моэске заказывать подключение под ключ то они и столб вкопают на участке и щит повесят. но вот только стоит это 50 000 р. А так они только берут твой провод и твоими зажимами подключают его к своей линии. Если заказывать трубостойку у сторонних организаций то в районе 30 000 р будет

Что-то мутят. Пошлина 550 и столб в пределах 40-50 метров.
