PRO100-DRIVE2 › Блог › ПОЛЕЗНЫЕ СОВЕТЫ Как и какое выбрать ЗУ для автомобильного АКБ.
Любой автомобильный аккумулятор нужно подзаряжать — это своего рода аксиома! После пуска двигателя потери энергии восполняет генератор автомобиля, но не всегда! Например, в холодный пуск, когда температура за бортом с крайне низкими показателями -20, — 30 градусов. АКБ охлажден и он не может нормально брать энергию, его нужно разогреть, и если вы передвигаетесь на короткие дистанции, получается недозаряд вашей батареи. Вследствие чего, может развиваться сульфатация пластин и уменьшение емкости. В общем один раз в три месяца (а может быть и чаще) нужно подзаряжать аккумулятор и ясное дело, что для этого нужно зарядное устройство! Но вот как его выбрать? Ведь батареи бывают различных технологий? В этой статье будет подробное руководство. Однозначно полезно, так что читаем – смотрим …
Конечно, сейчас аккумуляторы шагнули очень сильно вперед, если не брать AGM, GEL и EFB технологии, то даже обычные батареи подразделяются на три основных подвида – это сурьмянистые, кальциевые и гибридные. Если сурьмянистые, это зверь на наших прилавках достаточно редкий, потому как он безнадежно устарел, то вот кальциевые и гибридные очень широко приставлены на наших полках. И вот для каждого АКБ нужно правильное зарядное устройство, ведь скажем кальциевый многие производители рекомендуют заряжать токами в 16 – 16,5В. А это уже как понимаете совершенно другие ЗУ!
КЛАССИЧЕСКИЙ ЗАРЯД
— Батарею ЖЕЛАТЕЛЬНО заряжать 10% от ее емкости. Например, 60Ач, нужно заряжать 6 Амперами.
— Нужно учитывать напряжение вашего АКБ, бывают как на 12 так и на 24 Вольта
— Напряжение должно выставляться — чтобы шел заряд! ПОЯСНЮ. НА 12 Вольтовую версию нужно подавать 13,2 – 14В (именно столько дает генератор), если заряд будет идти с 12,7 – 12,8В то заряжаться аккумулятор не будет, либо будет но очень медленно
— Щадящий режим заряда. Лично я всем всегда РЕКОМЕНДУЮ заряжать в так называемом щадящем режиме, это примерно 3 – 4 % от емкости. То есть если 60Ач, ставим примерно 2 – 3А и заряжаем пока не упадет зарядный ток до 0,5А
Эта инструкция подходит для большинства типов АКБ, но не для всех. Поэтому если вы выберете зарядное устройство которое с максимальным напряжением в 14,5В, то современные варианты оно не сможет запитать.
ИМПУЛЬСНОЕ ИЛИ ТРАНСФОРМАТОРНОЕ
Сейчас существует всего два типа Зарядных устройств:
1) Трансформаторное
2) Импульсное
Трансформаторные это устаревшие модели, которые основаны (как понятно из названия) на трасформаторах. Они громоздкие, тяжелые и сейчас практически не выпускаются. Плюсами этих моделей можно назвать надежность и отказоустойчивость.
Импульсные модели – намного легче и компактнее, и что самое важное они дешевле, сейчас просто наводнили рынок. С развитием технологий они также стали достаточно стабильными и отказоустойчивыми.
СМОТРИМ НА СВОЙ АККУМУЛЯТОР
Соответственно исходим из своих задач, то есть если вы используете старые батареи, может быть еще и сурьмянистые, то для них подойдет практически каждое зарядное устройство. А вот если у вас кальциевый или тем более GEL – AGM батареи ЗУ должно быть абсолютно другим, более совершенным.
Например сурьмянистый вариант — если на него подать напряжение больше 14,2В он закипит, причем очень интенсивно.
Также кальциевые АКБ, заряжаются током выше 16В, не каждое устройство может его выдать.
Большим плюсом будет система десульфатации, при ее помощи вы сможете восстановить батарею (если это еще возможно).
Я хочу отметить, что чем совершеннее зарядное устройство, тем больше вариантов оно сможет зарядить или даже восстановить.
ЗАРЯДНОЕ И ПУСКО-ЗАРЯДНОЕ УСТРОЙСТВО
При выборе стоит отметить, что на рынке уже довольно давно существует два типа агрегатов:
1) Обычные зарядные системы – они банально заряжают аккумуляторы.
2) Пуско-зарядные системы – они не только восполняют заряд, но могут и запустить автомобиль с полностью дохлым АКБ.
Многие могут подумать что обычное ЗУ, также может запустить автомобиль – НО ЭТО НЕ ТАК! Они не обладают высокими токами пуска, и банально могут сгореть. Ведь когда запускается автомобиль, он кратковременно потребляет сотни ампер, например среднее значение для легкового авто, это около — 300 Ампер, а в зимний период возможно еще больше. Именно такой ток и может отдать пуско-зарядное устройство.
АВТОМАТ, НЕ АВТОМАТ
Лично для меня качественное зарядное устройство, это то в котором я могу руками контролировать от и до. Например, напряжение, силу тока, время заряда и т.д. Однако сейчас на рынке очень много, так называемых автоматов (автоматических зарядных устройств). Обычно китайского производства, с сомнительным качеством. Собственно никаких обозначений на них нет, не вольтажа, не ампеража – просто подсоединил и он автоматом должен зарядить ваш АКБ! Должен, но не обязан! Также от куда ему знать какой тип аккумулятора к нему подсоединили? ДА банально вы даже не сможете проконтролировать какое сейчас напряжение на клеммах!
Конечно такие варианты большая помощь для новичков, которые вообще ничего не понимают в таких системах! Получается, как у сотового телефона, подключил клеммы и забыл, в этом есть немного рациональности. Однако если берете такие системы, то берите серьезных фирм, хотя бы таких как BOSCH.
Как я уже писал сверху лично я за контролируемый вариант. Люблю сам выставлять токи и напряжение, задавать алгоритмы (кстати, все серьезные ЗУ сейчас программируются). Например, для кальциевых АКБ, нужны так называемые качели — если утрировать, когда ток несколько минут один, с одним напряжением, а вот следующие несколько минут другой, с другим напряжением. Дешевые автоматы по умолчанию на это не способны.
РЕЖИМ ДЕСУЛЬФАТАЦИИ
Это реально полезный режим. От жаркой погоды, либо от глубоких разрядов на пластинах может образовываться сульфаты серной кислоты, при этом плотность электролита будет падать. Эти сульфаты запечатывают пластины и емкость аккумулятора значительно падает. Иногда потеря емкости может быть в 70 – 80%! При таких показателях нельзя запустить двигатель автомобиля.
Удалить эти сульфаты достаточно сложно. Однако есть такие устройства, которые делают это в штатном режиме, циклами заряда – разряда. Просто ставите свою батарею, и она стоит несколько часов, а скорее всего и дней. Сульфаты разбиваются, поверхность пластин становится чистой, емкость восстанавливается. Нужно отметить очень полезный режим.
ПРОВЕРКА РАБОТОСПОСОБНОСТИ АКБ
Многие батареи так сказать необслуживаемые, их нельзя вскрыть (без хирургического вмешательства) и реально нельзя понять, когда из строя вышла одна из банок. Бывает ее банально перемкнуло. Если в обслуживаемой батареи вы выкручиваете одну пробку и видно темный электролит, то в необслуживаемой – так сделать нельзя. Хотя напряжение упадет до 10 – 10,5В. Так вот современные зарядные устройства могут определять замкнутую банку и констатировать приговор, так же полезная функция.
ЗАМЕР И КОНТРОЛЬ ЁМКОСТИ БАТАРЕИ
Опять же не все зарядные устройства, а только самые продвинутые, могут показывать емкость батареи. Причем как остаточную, так и ту которую они берут. Очень полезная функция. То есть вы наглядно сможете увидеть, сколько забрала ваша батарея, сколько Ампер за какое время.
ТЕПЕРЬ ДАВАЙТЕ ПОДВЕДЕМ ИТОГ:
Итак, давайте пробежимся по основным этапам при выборе зарядника для автомобиля:
— 12 или 24 Вольта. Зачастую если у вас легковая машина, хватит и 12 Вольтовой системы.
— Автомат – не автомат. Лично я советую вручную настраиваемый агрегат.
— Зарядное или пуско-зарядное устройство. Если у вас есть свой гараж, то пуско-зарядное устройство не будет лишним. Оно запустит двигатель вашего авто, даже если аккумулятора вообще нет. Однако и стоит такой агрегат почти в два раза дороже.
— Возможность заряда AGM, GEL и кальциевых батарей. НА многих современных ЗУ будет указываться такая информация. ЭТО ПОЛЕЗНАЯ ФУНКЦИЯ. Потому как АКБ сейчас развиваются. Зачастую это значит подача напряжения от 15 до 16,5Вольт.
— Наличие режима десульфатации.
-Программируемый заряд. Полезно будет если можно запрограммировать цикл заряда, то есть сейчас подается один ток и напряжение, через несколько минут другой и т.д.
Собственно это все функции, я специально не указывал на производителей потому их реально много, даже на нашем Российском рынке есть очень неплохие устройства, типа ОРИОН ВЫМПЕЛ, AirLine и т.д. (они очень гибко программируются). Также многие меня спрашивают можно ли заряжать IMAX B6 автомобильные батареи? Конечно можно, этот прибор вообще универсален. Главное подобрать правильный блок питания и выставить правильную программу.
ВОТ СОБСТВЕННО И ВСЕ.
НАДЕЮСЬ ЭТА СТАТЬЯ ОКАЗАЛАСЬ ДЛЯ ВАС ПОЛЕЗНОЙ.
Какие существуют типы зарядных устройств и чем они отличаются
Для зарядки электроэнергией аккумуляторов используются зарядные устройства различных классификаций. В зависимости от типа АКБ, необходимы различные виды и классификации зарядных устройств. Не каждое ЗУ подойдет для аккумуляторной батареи, так как у этих них различается не только строение, но также принцип и методы работы. В этом нужно разобраться подробно.
Классификации
Классифицируют ЗУ в зависимости от того каким образом зарядное устройство поставляет электроэнергию в аккумуляторную батарею и в чем заключается преобразование электрического тока.
Получение лишнего заряда является основной проблемой, так как может привести к повреждению аккумулятора. С целью избежать это, они обязательно снабжаются системой которая контролирует подзарядку и останавливает её в нужное время.
Трансформаторные
Зарядные устройства трансформаторного типа работают на основе выпрямителя и преобразователя, которую выполняет трансформатор. Из-за того, что в этих приборах применяются двойные обмотки и системы преобразования электрического тока, они выглядят как крупногабаритные установки со значительной массой.
Эти ЗУ применяются на станциях технического обслуживания или на предприятия различных классов. В домашних условиях не используются, в редких исключениях.
Импульсные
Эти виды используются в быту для зарядки домашних приборов различной мощности и автомобильных аккумуляторов. В них реализована система преобразования электрического тока при помощи инвертора.
Этот механизм позволяет избежать аварийных ситуаций в случаях, когда в электросети происходит короткое замыкание. Простота системы помогает производителям устанавливать низкие цены на эти ЗУ.
Производители закладывают период зарядки устройства после подключения, основываясь на представлении, что при установке на подзарядку аккумулятор разряжен полностью. Эта особенность не распространяется на цифровую технику, например, смартфоны и планшеты – в этом случае используются другие конструкции для импульсной подзарядки.
Современные импульсные ЗУ выпускаются с микропроцессорами, которые контролируют уровень заряда батареи не допускают перезарядки или повреждения хранилища. Это модели для зарядки любых АКБ и систем с высокой эффективностью имеющие высокую стоимость.
Автомобильные
Зарядные устройства для автомобильных аккумуляторов относятся как к трансформаторным, так и к импульсным классификациям, но их выделяют обычно в отдельную категорию. Автомобильные АКБ подзаряжают следующими видами зарядок:
- Система для подзарядки от розетки с напряжением 220В, включающая в себя преобразователь электричества и клеммы для подсоединения АКБ;
- Трансформаторные пусковые – при работе выпрямителя и обмоток трансформаторного типа, запускают АКБ при длительной разрядке, а значит и завести автомобиль;
- Зарядно-пусковые – аналог предыдущей модели, при необходимости подзаряжающий АКБ.
При покупке зарядного устройства для автомобильных аккумуляторов, учитывайте какие существуют типы и особенности их применения.
Приобретая сетевое зарядное устройство для АКБ, лучше покупать модели с автоматическим механизмом отключения, с целью исключить перезаряда батареи.
Скорость зарядки
Какие существуют другие виды зарядных устройств? Они делятся не только по типу строения и механизмам работы, но и по скорости зарядки аккумулятора. По этой характеристике выделяют три категории:
- Кондиционирующие – модели эффективно заряжают никель-кадмиевые аккумуляторные батареи, не сокращая срок эксплуатации.
- Ускоренные (Быстрые) – эти модели заряжают за пару часов, но подходят для использования не ко всем батареям. Их нельзя использовать для подзарядки свинцово-кислотных, только для зарядки никелево-кадмиевых АКБ.
- Медленные – используются в быту, но менее эффективны и заряжают аккумуляторы длительное время, от 14 часов до суток. Но из-за принципа работы, преобразуют электричество малоэффективно, часть электроэнергии превращается в тепловую энергию.
Благодаря инновационным разработкам, появились приборы для зарядки любых аккумуляторов, вне зависимости от их системы, использованных материалов, типов.
Лучше всего покупать зарядки от производителя батареи – так будет гарантироваться долгий срок службы обоих систем.
Методы работы
Все ЗУ работают по определенной системе подачи электричества на клеммы. Существуют модели подающие постоянное, сглаженное и пульсирующее напряжение. Подаваемое электричество имеет разницу потенциалов между анодами и катодами, это приводит к тому, что в аккумуляторе изменяется направление тока.
При движении к отрицательному электроду от положительных, происходит окислительно-восстановительный процесс, который создает заряженные электроны с обратным действием тока внутри аккумулятора.
Типы всех зарядных устройств для АКБ подразделяются не только по классификациям, скорости зарядки и применению, но и по методу заряда: постоянный ток, постоянное напряжение, смешанный тип. Внимательно изучите инструкцию и получите консультацию продавца о том, какой необходим метод зарядки в вашем случае.
Область применения
В жизнедеятельности человека применяются различные устройства для подзарядки электроники, аккумуляторов и систем. ЗУ могут существовать встроенного и внешнего типа.
Зарядные устройства используют для подзарядки не только съемных аккумуляторов, также для непосредственной подачи электрического тока во встроенные АКБ.
Зарядные устройства применяются для аккумуляторов, которые можно повторно подзаряжать. Обычно ЗУ поставляются вместе с устройством, чтобы покупателю не пришлось искать подходящую модель. Данные приборы поставляются вместе со следующим оборудованием:
- Мобильные телефоны, смартфоны, планшеты;
- Ноутбуки, нетбуки, ультрабуки;
- Зубные щетки и другие миниатюрные электронные приборы;
- Переносные строительные агрегаты – дрели, шуруповерты;
- Электрокары;
- Пылесосы, фены.
И также используются в системах зарядки аккумуляторов транспортных средств, например, автомобилях и мотоциклах. Обычно эту роль выполняет генератор. Это позволяет подзаряжать батарею без отключения от электросети, а значит заводить двигатель в любое время.
Рекомендации по выбору
Из-за того, что зарядных устройств на рынке электроники огромное количество, покупатели могут запутаться и купить неподходящее ЗУ.
Изучите отзывы, чтобы не столкнуться с низкокачественным изделием. Даже если цена качественного прибора будет выше, чем на аналогичные модели остановитесь на ней. Это поможет сэкономить в будущем – зарядная система и аккумуляторная батарея прослужат дольше, а значит можно сэкономить на их замене.
Прочитайте инструкцию, не каждая система подходит для батарей с определенным химическим составом. Консультация с продавцом, конечно, будет полезна, но важно изучить технические данные до покупки. Сопоставьте рекомендуемые изделия, постарайтесь покупать оригинальные модели и игнорируйте малоизвестные.
Зарядное устройство. Виды и работа. Применение и как выбрать
Зарядное устройство – это специальное приспособление, которое предназначено для заряда аккумулятора электроэнергией от внешних источников. В большинстве случаев они используют энергию от сети переменного тока. Подобные устройства могут использоваться для подзарядки планшетов, телефонов, ноутбуков, зубных щеток, автомобилей и других агрегатов, где требуется подзарядка аккумулятора.
Часто устройства для зарядки аккумуляторов идут в комплекте с приобретенным оборудованием, к примеру, это зарядка для сотового телефона. Но в некоторых случаях подобное устройство необходимо приобретать самостоятельно. В продаже сегодня имеется большое количество устройств, которые позволяют произвести подзарядку аккумулятора. Но для правильного выбора требуется знать, как верно оценить подбираемое изделие, на что, прежде всего, следует обратить внимание.
Виды
Зарядное устройство по способу своего применения может быть:
- Внешним.
- Встроенным.
Устройства могут классифицироваться по способу зарядки батареи, виду индикации, исполнению, присутствию функции разряда и других. К примеру, в устройствах для сотовых телефонов индикатором выступает экран мобильного, где высвечивается уровень зарядки батареи.
Зарядки также могут быть:
- Аккумуляторными – работа ведется по схеме накопления заряда и дальнейшей ее отдачи аккумуляторному устройству.
- Сетевыми – питание ведется от электрической сети, после чего идет преобразование напряжения в требуемое для конкретного агрегата.
- Автомобильные – они действуют от прикуривателя, расположенного в машине. Источником питания здесь выступает бортовая сеть.
- Универсальными – это провод, который имеет разъем, чтобы подключить смартфон, а также USB-разъем для зарядки от персонального компьютера.
- Беспроводными – телефон не взаимодействует прямо с током. Устройство представляет специальную платформу. В основе работы данного аксессуара лежит принцип индукционной катушки.
Для разных видов аккумуляторов производятся различные устройства зарядки, к примеру, для NiCd, NiMH, Li-Ion или даже комбинированных аккумуляторов.
По способу заряда устройства могут быть заряжающие постоянным или импульсным током. В зависимости от требуемых функций устройства могут быть профессиональными или бытовыми. По времени зарядки устройства могут быть медленными или быстрыми.
Устройство
Зарядное устройство в большинстве случаев включает следующие элементы:
- Преобразователь напряжения. Это может быть импульсный блок питания или трансформатор.
- Стабилизатор напряжения. Он поддерживает напряжение постоянного значения, вне зависимости от его колебаний, происходящих во входной цепи.
- Выпрямитель. Этот элемент преобразует электрический ток переменного значения в постоянный, то есть тот, который необходим для зарядки аккумулятора конкретного устройства. Каждый вид аккумулятора требует входящего напряжения определенной величины.
- Устройство, контролирующее процесс зарядки или силу электрического тока.
- Светодиодный индикатор.
Зарядное устройство может иметь и иные элементы, к примеру, аккумулятор во внешних агрегатах и другие приспособления. Промышленные устройства дополнительно имеют блоки с электронной аппаратурой, которые контролируют процесс зарядки. Такие устройства используются для одновременной зарядки 3-5 аккумуляторных батарей. Определенные модели могут заряжать одновременно импульсными токами и выполнять длительную зарядку.
Сложные устройства оснащаются микроконтроллерами, позволяющие максимально точно отслеживать целый ряд параметров: температуру, напряжение батареи, заряд и иные показатели. В более продвинутых устройствах даже присутствует датчик наружной температуры, ведь она существенно влияет на процесс зарядки.
Принцип действия
Все устройства, которые используются для подзарядки аккумуляторов, почти всегда действуют по единому принципу. При подключении к электрической сети, на зарядное устройство поступает напряжение 220 В. Элементы девайса корректируют силу и напряжение тока до тех показателей, которые необходимы для зарядки конкретного аккумулятора. К тому же каждый тип аккумуляторной батареи требует своего способа и порядка подзарядки.
Для автомобильных кислотно-свинцовых аккумуляторов рекомендуется подзарядка до момента их полной разрядки. Щелочные батареи следует разряжать полностью, ведь у них имеется эффект памяти. Но в то же время оба вида батарей следует подзаряжать до максимального значения. Поэтому в последнее время выпускаются лишь автоматические устройства для машин, которые не требуют вмешательства человека. Их нужно только подключить к сети и установить зажимы на клеммы батареи.
Автоматическое зарядное устройство управляет всем:
Контролирует уровень заряда, цикл, а также саму процедуру. После зарядки в сто процентов агрегат сам выключается. Если устройство не отсоединить, то оно будет постоянно вести контроль состояния батареи. При падении заряда датчики видят это, вследствие чего батарея начинает вновь заряжаться. В результате уровень зарядки будет находиться на 100 процентном уровне.
Существуют системы беспроводной зарядки, в которых применяется принцип электромагнитной индукции. Это значит, что зарядка происходит на определенном расстоянии благодаря появлению электрического тока в замыкающем контуре при смене магнитного напряжения, который пронизывает данный контур. Система включает первую и вторую катушку. В результате образуется система с индуктивной связью.
Ток переменного значения, который идет в обмотке первичной катушки, образует магнитное поле, образуя индукционное напряжение во второй катушке. Именно это напряжение применяется для зарядки батареи. Но данный принцип действует лишь на некотором небольшом расстоянии. При удалении телефона или иного устройства основная часть магнитного поля рассеивается, в результате вторичная катушка его не получает.
Также бывает и ручное зарядное устройство, которое часто применяется для зарядки сотового телефона где-нибудь в глуши, где нет электрической сети, к примеру, в тайге. Однако принцип работы их совершенной иной, они действуют по принципу ветряных турбин. Главным элементом подобных приспособлений является рукоятка для вращения. Функция данной рукоятки сопоставима функции, которую выполняет винт ветряной турбины.
При кручении рукоятки вращение передается стержню. В результате кинетическая энергия, которая создается человеком, направляется в генератор заряжающего устройства. Именно последний элемент выдает электрический ток с небольшим напряжением порядка 6 вольт. Этого напряжения вполне хватает, чтобы несколько зарядить севшую батарею, сделать необходимый звонок или отправить сообщение.
Применение
Зарядное устройство применяется для зарядки аккумуляторных батарей устройств и оборудования:
- Сотовые телефоны и смартфоны.
- Планшеты.
- Ноутбуки.
- Зубные щетки.
- Переносные шуруповерты, дрели и многие другие электрические инструменты с аккумулятором.
- Электрокары.
- Переносные пылесосы, фены.
- Автомобили, мотоциклы и иное оборудование.
Как выбрать
Видов зарядок аккумуляторных батарей продается огромное количество. Это отечественные и зарубежные. Поэтому порой бывает затруднительно определиться с выбором.
- Если требуется устройство для зарядки автомобиля время от времени, то присмотритесь к простому, но надежному девайсу без лишних функций. К примеру, подобная зарядка может пригодиться для зарядки аккумулятора вследствие его простоя во время холодов или поездки в зарубежные страны во время отпуска.
- Для новичков лучше всего выбирать автоматические устройства, где не нужно производить настройку. Для опытных владельцев автомобилей рекомендуются многофункциональные либо пуско-зарядные устройства. Количество опций ограничивается лишь финансовыми средствами.
- Необходимо приобретать лишь то устройство для зарядки, которое предназначено для конкретной электрохимической системы. Следует знать, что большая часть устройств используется лишь для конкретного вида оборудования. К примеру, разъем телефона может не подходить или устройство вырабатывает ток определенного напряжения. Тогда как для определенного девайса требуется совершенно иное напряжение. Не стоит заряжать аккумулятор в случае несоответствия напряжения.
- Применение устройства для зарядки более высокой мощности позволяет сократить время заряжания, однако могут иметься ограничения у самой батареи. Быстрая зарядка при отсутствии подобной функции у агрегата может снизить срок работы аккумулятора или даже вывести его из строя.
- Также следует обратить внимание на форму, дизайн, конструкцию и размеры устройства для зарядки. Выбор здесь в данном случае зависит от покупателя.
- При выборе беспроводного устройства нужно обратить внимание на производителя техники. Не каждый бренд производит девайсы с аккумуляторами, которые подходят для беспроводной зарядки. Также существуют свои стандарты питания «PMA» и «Qi». Здесь также могут быть ограничения. Не вся техника может поддерживать эти два стандарта.
- При подборе беспроводного устройства также следует обратить внимание на мощность, функциональность, время работы и безопасность.
Рекомендации по выбору зарядного устройства
Если Вы собираетесь купить аккумуляторы, но у Вас ещё нет зарядного устройства, или Вы хотите купить зарядное устройство взамен старого, то неизбежно возникает вопрос – какое купить зарядное устройство, что выбрать из огромного разнообразия?
Главная рекомендация по этому поводу – зарядное устройство должно быть качественным и отвечать необходимым Вам критериям.
Зачем нужно качественное зарядное устройство?
Срок службы качественных NiMH аккумуляторов при правильном уходе за ними составляет в среднем 3-5 лет. Ёмкость современных аккумуляторов сопоставима с ёмкостью дорогих щелочных (Alkaline) одноразовых батареек, но в отличие от них, аккумуляторы могут быть использованы от 500 до 3000 раз. Выгода от покупки аккумуляторов очевидна!
Для того, чтобы аккумуляторы долго служили и эффективно работали, необходимо правильно выбрать зарядное устройство. Стандартная ошибка многих покупателей – это покупка дорогих высококачественных аккумуляторов и покупка дешёвого зарядного устройства или использование старого, когда-то давно купленного. В итоге даже самые дорогие аккумуляторы быстро выйдут из строя.
Есть по крайней мере 3 причины, по которым не следует экономить на покупке зарядного устройства:
1. Дешевые зарядные устройства могут заряжать аккумуляторы крайне медленно – до нескольких суток;
2. Дешевые зарядные устройства не позволяют контролировать процесс зарядки, могут не иметь автоматического отключения после окончания заряда аккумулятора. Приходится “на глаз” рассчитывать время заряда, что не удобно и не точно – аккумуляторы могут как недозарядиться, так и перезарядиться;
3. Дешевые зарядные устройства не имеют защиты от перегрева и перезаряда аккумуляторов, что сказывается на продолжительности жизни последних.
Все эти факторы негативно влияют на качество работы аккумуляторов, а также значительно сокращают срок их службы.
Проблемы могут быть предупреждены или решены с помощью качественного зарядного устройства. Производители предлагают самые разнообразные зарядные устройства, ориентированные на широкий круг потребителей: от продвинутых пользователей, кто хочет полностью контролировать процесс и параметры зарядки аккумуляторов, до обычных людей, которые ничего не хотят знать о процессе заряда аккумуляторов.
Что нужно учесть при выборе зарядного устройства?
При выборе зарядного устройства, обратите внимание на следующие важные моменты:

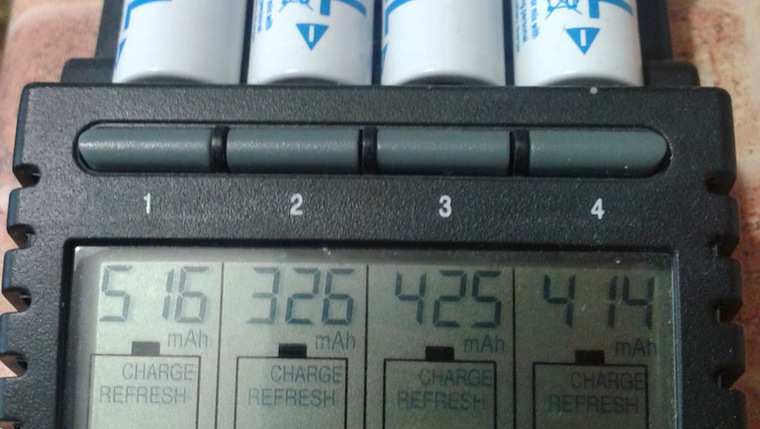

1. Наличие независимых каналов для зарядки каждого аккумулятора отдельно

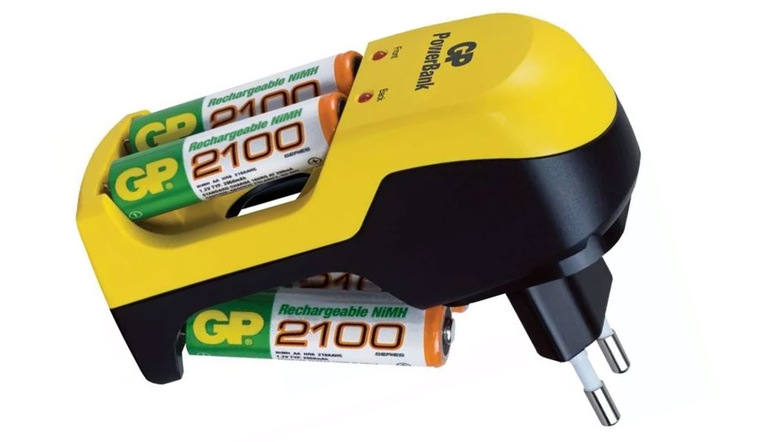

Многие дешёвые зарядные устройства заряжают аккумуляторы только парами. Это создаёт ряд неудобств в использовании. Во-первых, необходимо следить, чтобы не путались пары аккумуляторов, которые используются в устройствах. Во-вторых, во многих устройствах используется нечетное количество аккумуляторов, которое нельзя зарядить в таком зарядном устройстве. Приходится искать какой-нибудь дополнительный аккумулятор, чтобы дополнить пару для зарядки, что очень не удобно.

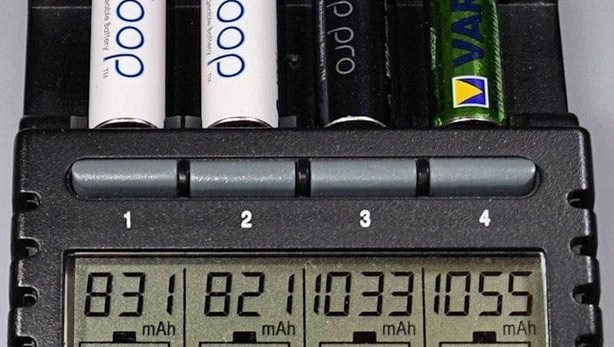

Кроме того, со временем аккумуляторы в паре начинают отличаться по ёмкости, что сказывается на продолжительности и качестве работы пары. Различие в ёмкости может достичь такой степени, что из-за одного недозаряженного аккумулятора пара практически перестаёт работать и пользоваться аккумуляторами становится невозможно.
При выборе зарядного устройства, отдайте предпочтение зарядке с независимыми каналами.
2. Автоматическое определения полного заряда аккумуляторов

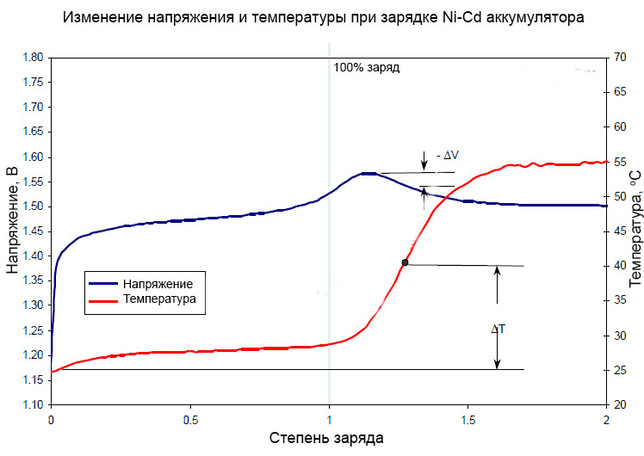

Дешёвые зарядные устройства либо вообще не имеют автоматического отключения заряда, либо отключаются по таймеру.
В первом случае, зарядное устройство будет заряжать аккумуляторы до тех пор, пока Вы сами его не выключите из розетки. Во втором случае, независимо от ёмкости аккумулятора и степени его заряженности, зарядное устройство будет отключаться по запрограммированному таймеру, например через 12 часов. Оба варианта – это большая вероятность недозаряда или перезаряда аккумуляторов, что негативно сказывается на их работе и продолжительности жизни. Современные зарядные устройства используют специальный алгоритм определения полного заряда аккумуляторов, который называется –dV («минус дельта вэ»). Суть метода заключается в том, что по мере заряда аккумулятора напряжение на нём растёт, а в момент полного заряда – незначительно падает. Зарядное устройство отслеживает момент незначительного падения напряжения и прекращает заряд аккумулятора, в результате чего аккумулятор заряжается полностью и не перезаряжается.
В случае с зарядом Li-ION аккумуляторов используется метод «постоянное напряжение / постоянный ток», суть которого заключается в ограничении напряжения на аккумуляторе. По мере приближения напряжения на аккумуляторе к максимальному значению, ток заряда уменьшается. После окончания процесса заряда ток заряда прекращается полностью. Несоблюдение этих правил может привести к быстрому уменьшению емкости аккумулятора, а отсутствие контроля за отключением тока заряда в нужный момент может привести в возгоранию или даже взрыву.
При выборе зарядного устройства, отдайте предпочтение зарядке с правильным алгоритмом работы и точным отслеживанием момента окончания заряда аккумулятора.

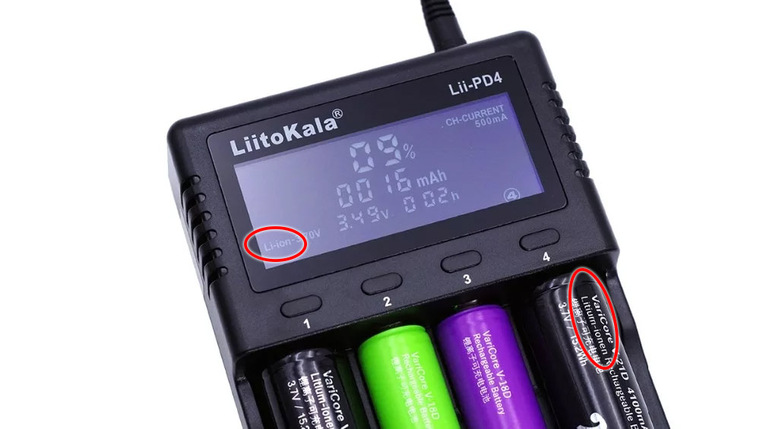

3. Наличие защиты от перегрева, перезаряда, неправильной установки полярности
Дешёвые зарядные устройства часто не имеют никакой защиты для аккумуляторов. Между тем, перегрев, перезаряд и неправильная установка аккумуляторов в зарядное устройство – главные причины быстрого выхода аккумуляторов из строя.
Качественные зарядные устройства имеют специальные датчики, которые временно прекращают заряд аккумуляторов в случае их перегрева, не допускают перезаряда аккумуляторов, а также имеют защиту от неправильной установки полярности аккумуляторов. В случае неправильной установки аккумуляторов в зарядное устройство оно просто не включится.
При выборе зарядного устройства, отдайте предпочтение зарядке с защитой от перегрева, перезаряда и неправильной установки полярности.
Как минимум первых трех пунктов уже достаточно для выбора обычного качественного зарядного устройства, которого будет достаточно для безопасной и полной зарядки аккумуляторов.

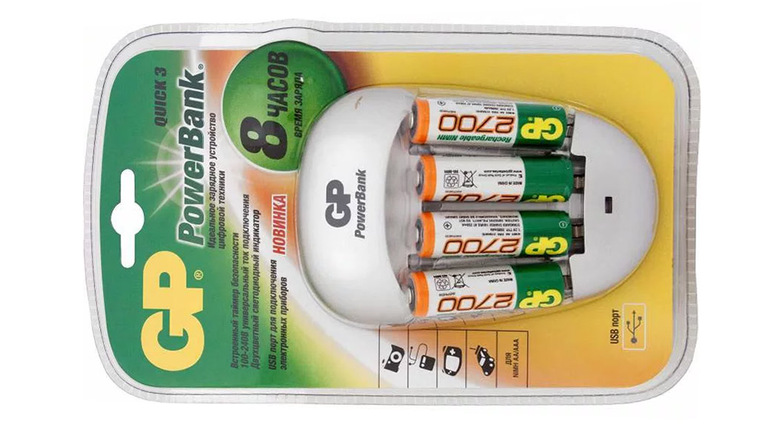

Если Вам необходимо простое, но качественное зарядное устройство, рекомендуем обратить внимание на следующие модели, которые отвечают перечисленным выше критериям:
4. Наличие функции «разряд»
Функция «разряд» – очень полезная функция, которая позволяет продлить жизнь аккумуляторов и поддерживать высокие показатели их работы. Дело в том, что аккумуляторы считаются разряженными, когда напряжение на них равняется 0,9 Вольт, тогда как многие электронные устройства выключаются, когда напряжение на аккумуляторе опускается только 1,1 Вольта или даже выше. При заряде не полностью разряженного аккумулятора, со временем проявляется «эффект памяти», который заключается в потере ёмкости аккумулятора и снижении продолжительности его работы.
Для предотвращения проявления «эффекта памяти», рекомендуется полностью разряжать аккумулятор перед его зарядкой. Можно разрядить аккумулятор с помощью фонарика или детской игрушки с моторчиком, но в таком случае есть риск чрезмерного разряда аккумулятора. Если напряжение аккумулятора упадёт ниже 0,9В, то интеллектуальные зарядные устройства могут воспринимать его как неисправный и не заряжать его.
Поэтому, для разряда аккумуляторов рекомендуется использовать зарядные устройства с функцией «Разряд». При использовании аккумуляторов в игрушках или фонариках, не допускайте глубокого разряда аккумуляторов. Если Вы видите, что аккумулятор уже сел (фонарик тускло светит, моторчик в игрушке слабо крутится или звук искажается) – замените аккумуляторы.
5. Наличие дополнительных функций и возможностей
В настоящее время наиболее популярными являются интеллектуальные зарядные устройства, которые позволяют самостоятельно устанавливать токи заряда и разряда аккумуляторов, разгонять ёмкость аккумуляторов, измерять и восстанавливать ёмкость аккумуляторов.
Покупка такого зарядного устройства имеет смысл в том случае, если Вы постоянно пользуетесь аккумуляторами и Вам необходимо быть уверенным в ёмкости и работоспособности аккумуляторов. Также, такое зарядное устройство – отличный подарок любому человеку, который использует аккумуляторы.
Интеллектуальные зарядные устройства:
TECHNOLINE BC-700
LA CROSSE RS-720
MAHA POWEREX MH-C9000
ANSMANN Powerline 4 PRO
ANSMANN Powerline 5 PRO
ROBITON ProCharger1000
JAPCELL BC-4001
OPUS BT-C700
Отдельно стоить отметить интеллектуальные зарядные устройства устройства, которые комплектуются различными дополнительными аксессуарами: аккумуляторами АА и ААА, дорожными сумками, переходниками. Качество комплектных аккумуляторов и аксессуаров обычно довольно высокое, а стоимость аккумуляторов в комплекте обычно ниже, чем стоимость аналогичных аккумуляторов отдельно. Поэтому покупка зарядных устройств с комплектами аксессуаров может быть очень выгодной.
Интеллектуальные зарядные устройства с комплектами аксессуаров:
TECHNOLINE BC-1000
XTAR VP4 Plus Dragon
Среди интеллектуальных зарядных устройство можно выделить продвинутые зарядные устройства. Данные зарядные устройства отличаются наличием дополнительных функций и возможностей: подсветка экрана, измерение внутреннего сопротивления аккумуляторов, широкий диапазон настроек токов заряда и разряда, ручная установка количества циклов заряда/разряда для тренировки/восстановления.
Продвинутые зарядные устройства:
6. Возможность работы с аккумуляторами разных форматов и размеров

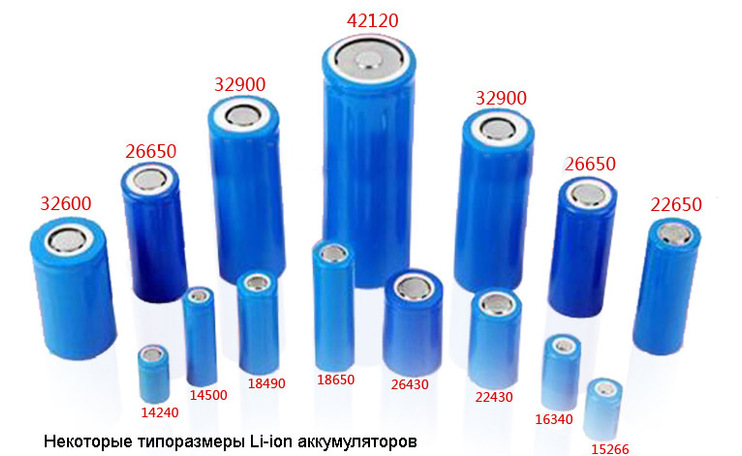

Если Вы пользуетесь аккумуляторами разных типов (Ni-MH, Li-ion) или разных размеров, чтобы не покупать отдельную зарядку для каждого типа аккумуляторов, Вы можете приобрести универсальное зарядное устройство, которое подойдёт для зарядки несколько типов аккумуляторов. Универсальные зарядные устройства ничем не хуже отдельных зарядных устройств под каждый тип аккумуляторов. По функционалу они также могут также быть как простыми, которые просто заряжают аккумуляторы, так и продвинутыми, которые могут заряжать, разряжать, тестировать и тренировать аккумуляторы, измерять их ёмкость. Универсальные зарядные устройства совмещают возможность работы с Ni-MH аккумуляторами размеров АА, ААА, С и Li-Ion аккумуляторами размеров 18650, 14500, 16340, 26650 и др.
Универсальные зарядные устройства:
7. Возможность работы с большим количеством аккумуляторов
Бывают ситуации, когда необходимо заряжать одновременно сразу много аккумуляторов – 6 -16 и более. Вполне очевидно, что использование самых распространённых зарядных устройств на 4 аккумулятора в данном случае неудобно, процесс зарядки занимает много времени и требует дополнительного внимания. Использование нескольких зарядных устройств также может быть неудобным решением проблемы.
Для зарядки большого кол-ва аккумуляторов существуют многоканальные зарядные устройства, которые позволяют заряжать одновременно до 6, 8, 10, 12, 16 аккумуляторов.
Многоканальные зарядные устройства:
JBC-017
JBC-038
JAPCELL BC-800S
JAPCELL BC-1600
PANASONIC BQ-CC63
ROBITON VolumeCharger
ESYB S6
Efest LUC V6
8. Супер-быстрые зарядные устройства
В продаже появляются все больше Li-ION аккумуляторов с высокой нагрузочной способностью, для электронных сигарет, электроинструмента, мощных фонарей. В большинстве случаев, такие аккумуляторы допускается заряжать быстро без последствий для их срока службы. Для этих целей производятся специальные зарядные устройства, позволяющие применять максимальные токи заряда (до 2А) для Li-ION аккумуляторов:
OPUS BT-C3100 v2.2
MXJO CC1
Efest LUC V4
XTAR SV2 Rocket
XTAR VP4 Plus Dragon
MiBoxer C2-4000
MiBoxer C2-6000
(абзац ниже предназначен только для Ni-MH аккумуляторов, современные Li-ION аккумуляторы возможно заряжать быстрыми устройствами с токами до 4 ампер.)
В настоящее время на рынке можно встретить много зарядных устройств, которые называются супер-быстрыми, ультра-быстрыми и.т.п. Это означает, что они способны быстро зарядить аккумуляторы. Что это значит на практике? Это значит, что зарядные устройства используют высокие токи для заряда аккумуляторов – 1000 mah на канал и выше. Без контроля за температурой аккумуляторов и системы охлаждения, высокие токи заряда вызывают перегрев аккумуляторов, что крайне негативно влияет на продолжительность их жизни. Качественное супер-быстрое зарядное устройство должно иметь хорошую систему охлаждения, термо-датчики для контроля температуры аккумуляторов, систему защиты от перегрева. В противном случае, продолжительность жизни аккумуляторов может сократиться в разы от заявленной производителем.
Специальные быстрые зарядные устройства с контролем температуры и уровнем заряда аккумуляторов:
Как резюме можно сказать, что для зарядки качественных аккумуляторов целесообразно приобрести качественное зарядное устройство, которое обеспечит долгий срок службы аккумуляторов и высокие показатели их работы. Выбирайте оптимальное зарядное устройство, которое по своему функционалу позволит работать с Вашими аккумуляторами на необходимом Вам уровне. Перед покупкой целесообразно также подумать, не пригодятся ли Вам дополнительные функции в будущем, даже если Вы сейчас не собираетесь ими пользоваться.
Как выбрать зарядное устройство для аккумуляторов
Каждого из нас окружает множество электронных приборов, питающихся от батареек – портативная фото- и аудиотехника, измерительные приборы, фонарики. Ну и игрушки, разумеется.
И у многих рано или поздно возникает мысль заменить все эти батарейки аккумуляторами. Пусть последние и стоят раз в десять дороже, но ведь циклов зарядки-перезарядки они выдерживают не одну сотню, так что экономия должна быть налицо.
Человек приобретает пачку аккумуляторов, какое-нибудь зарядное устройство, но через некоторое время все возвращается «на круги своя». ЗУ валяется в глубине шкафа, выработавшие ресурс аккумуляторы выброшены, а вся портативная техника опять питается батарейками. Причин у такого разочарования может быть две:
1. Изначально некачественные аккумуляторы. Очень многие недорогие китайские аккумуляторы грешат неравномерной емкостью комплекта, быстрым саморазрядом и несоответствием характеристик, заявленным на упаковке, реальным.
Пример комплекта новых китайских аккумуляторов с заявленной емкостью 3000 мА ч. Реальная емкость – от 320 до 516 мА·ч. Первая же быстрая зарядка по таймеру отправит такой комплект в мусор.
2. Неправильно подобранное зарядное устройство. Покупка первого попавшегося ЗУ может привести к сильному снижению ресурса заряжаемых аккумуляторов, а то и к выходу их из строя. Чтобы добиться максимальной отдачи, следует подобрать подходящее по характеристикам зарядное устройство.
Характеристики зарядных устройств для аккумуляторов
Первое, с чем следует определиться при подборе ЗУ – это типи типоразмераккумуляторов, которые будут на нём заряжаться. Аккумуляторы разного типа заряжаются разным напряжением, установка аккумулятора одного типа в ЗУ другого может привести к выходу их из строя.
Никель-металлогидридные (Ni-MH) и никель-кадмиевые (Ni-Cd) аккумуляторы выпускаются в наиболее распространенных типоразмерах ААА («мизинчиковые») и АА («пальчиковые»). Реже встречаются типоразмеры AAAA, С, D, SC и «Крона». Типовое напряжение таких аккумуляторов чуть ниже, чем у аналогичных батареек – 1,2 В вместо 1,5 В. Исключение составляют аккумуляторы типоразмера «Крона» – они выпускаются напряжением 7,2 и 8,4 В.
Литий-ионные (li-ion), литий-полимерные (Li-pol), литий-железо-фосфатные (LiFePO4) типовые аккумуляторы выпускаются в цилиндрических корпусах различного размера (10440, 14500, 14650 и т.д.), различных призматических корпусах и типоразмера «Крона».
Цифровое обозначение цилиндрического корпуса соответствует длине и диаметру аккумулятора – так, аккумуляторы типоразмера 18650 имеют диаметр в 18 мм и 65 мм длины. Однако размеры эти не точные – у различных производителей размеры корпуса могут незначительно отличаться, кроме того, модели с встроенной схемой защиты имеют на несколько мм большую длину.
Некоторые типоразмеры сходны с Ni-MH и Ni-Cd: так, ААА по размерам близок к 10440, АА к 14250 и т.д. Но это не говорит об их взаимозаменяемости – напряжение аккумуляторных элементов на основе лития отличается от напряжения Ni-MH и Ni-Cd аккумуляторов: цилиндрические имеют напряжение 3,6 В, типоразмера «Крона» – 9 В.
Поэтому нельзя устанавливать аккумуляторы одного типа в ЗУ другого. Встречаются универсальные зарядные устройства, но с ними следует быть осторожным: не все они определяют тип аккумулятора автоматически, некоторые требуют установки переключателя в нужное положение. Для тех ЗУ, которые умеют определять тип аккумулятора, желательно наличие ЖК-дисплея – это позволяет убедиться, что электроника устройства определила тип аккумулятора правильно.
Ток зарядки зависит от типа и емкости заряжаемого аккумулятора. Для Ni-MH аккумуляторов существует три режима зарядки:
-капельный, током 0,1С (10% от величины емкости – например, 100 мА для аккумулятора емкостью 1000 мА·ч);
-быстрый (0,1 – 0,5С);
-ускоренный (0,5 – 1С);
Капельный режим имеет множество недостатков:
– большая продолжительность (для полной зарядки аккумулятору следует сообщить 140-160% емкости, поэтому длительность её будет составлять 14-16 часов);
– снижение ресурса заряжаемых аккумуляторов;
– невозможность определения окончания зарядки по падению напряжения.
Как видно из графика, при 0,1С уже заметно снижение емкости аккумулятора. При дальнейшем снижении зарядного тока снижение емкости увеличивается.
Плюс один – в этом режиме перезаряд аккумулятора не грозит скорым его повреждением, поэтому строгого контроля над параметрами зарядки не требуется. Только в этом режиме можно бесконтрольно использовать простые ЗУ без таймера и контроля спада напряжения. Но имейте в виду, что срок жизни аккумуляторов в этом случае будет ниже, чем если бы использовались другие режимы зарядки.
Что делать, если ток ЗУ превышает 0,1С, а таймера или контроля зарядки на нем нет? Засекать время вручную. Это будет уже быстрый режим и продолжительность его можно высчитать по формуле
t – продолжительность зарядки в часах, С – емкость аккумулятора, Iз – ток зарядки, 1,4 – коэффициент, учитывающий тепловые потери при зарядке.
Имейте в виду, что эта формула подразумевает полный разряд аккумулятора. Если аккумулятор разряжен наполовину, то половину высчитанного по формуле времени будет идти перезаряд. Перезаряд аккумулятора токами выше 0,1С чреват его повреждением из-за возрастания температуры и давления внутри аккумулятора.
Ускоренный заряд осуществлять на «неумных» ЗУ не рекомендуется. Реальная емкость аккумуляторов часто не соответствует «нарисованной» – особенно после нескольких циклов заряда-разряда. А перезаряд при ускоренном режиме очень быстро выводит аккумулятор из строя.
Для Ni-Cd аккумуляторов все примерно так же, за исключением того, что давление в них возрастает быстрее и перезаряда они боятся больше, чем Ni-MH. Поэтому при самостоятельном расчете времени зарядки рекомендуется использовать меньший коэффициент:
Li-ion и Li-pol аккумуляторы следует заряжать только с постоянным контролем параметров зарядки. Перезаряда они не выносят, а зарядка их производится током, зависящим от текущего напряжения на аккумуляторе. Заряжать их рекомендуется только на «умных» устройствах.
Если вам не хочется разбираться с параметрами аккумуляторов и подбирать под них зарядное устройство, выбирайте ЗУ с некоторымколичеством аккумуляторов в комплекте. В этом случае можно быть уверенным, что тип, типоразмер и токи зарядки устройства соответствуют аккумуляторам.
Однако это не значит, что покупка такого ЗУ– наилучший выход. Для сохранения привлекательности на фоне других зарядных устройств производитель часто комплектует такие наборы дешевыми слабыми аккумуляторами и примитивными ЗУ с минимумом функций. Увидев на полке магазина два похожих зарядных устройства по одной цене, многие предпочтут то, которое укомплектовано аккумуляторами, и не станут разбираться в достоинствах второго. И зря – потому что в итоге экономию он мог бы дать заметно большую.
Простые зарядные устройства зачастую не имеют никаких функций контроля зарядки – даже если на таком ЗУ присутствует световая индикация, обычно она совершенно бесполезна и индикатор просто горит все время, пока устройство включено в сеть.
Таймер безопасности позволяет установить время, в течение которого будет производиться зарядка. При наличии таймера можно не опасаться «убить» весь комплект, забыв выключить ЗУ в нужный момент. Время высчитывается по вышеприведенной формуле. Однако если шаг установки таймера слишком велик, то в некоторых случаях его использование может привести к снижению емкости комплекта. Тогда может помочь опция подзарядки малым током.
Так, если получилось необходимое время зарядки 10 ч, а таймер устанавливается только на 8 и на 16, то в первом случае будет недозаряд и снижение емкости, а во втором – перезаряд и опасность повреждения. Если же у ЗУ есть опция подзарядки малым током, то можно выставить таймер на 8ч – по окончании зарядки устройство переключится на режим подзарядки, безопасно дозарядив аккумулятор до полной емкости.
Контроль спада напряжения (-dV метод) и контроль температуры используются в интеллектуальных ЗУ для определения окончания зарядки. При быстрой и ускоренной зарядке напряжение на аккумуляторе слегка снижается в момент полного заряда. Устройство, определяющее это снижение (-dV), способно быстро и безопасно зарядить аккумулятор до его максимальной емкости.
Контроль температуры, во-первых, гарантирует безопасность зарядки. При несоблюдении параметров зарядки или при неисправности аккумулятора, его температура может вырасти до опасных значений. Кроме того, высокая температура аккумулятора свидетельствует о возросшем внутри него давлении. Отсутствие контроля температуры может привести к взрыву аккумулятора.
Во-вторых, контроль температуры позволяет более точно определить окончание зарядки. Контроль спада напряжения может давать сбои в некоторых режимах зарядки. Но окончание зарядки также характеризуется резким возрастанием температуры (dT) и устройство, определяющее это возрастание поможет полностью зарядить аккумулятор, не повредив его.
Немаловажен также контроль неисправности аккумулятора. Простые ЗУ, не имеющие этой опции, будут пытаться заряжать комплект, даже если один из аккумуляторов вышел из строя. Часто после этого происходит следующее – владелец комплекта вставляет его в свое устройство, видит, что оно работает считанные минуты (или вообще не работает) и выкидывает весь комплект, хотя неисправен в нем только один аккумулятор.
Защита от переполюсовки и короткого замыкания позволят продлить жизнь самого ЗУ. Зачастую контроль неисправности аккумулятора включает защиту от короткого замыкания, но если её нет, то замыкание внутри аккумулятора может привести к перегреву зарядного устройства, его повреждению и даже воспламенению.
Еще одна неприятная особенность простых ЗУ – отсутствие индивидуальных каналов зарядки, что не позволяет заряжать неполный комплект аккумуляторов и снижает срок их службы в том случае, если они имеют разную емкость или неравномерный остаточный заряд. Устройство с индивидуальными каналами зарядки контролирует каждый аккумулятор отдельно – аккумуляторы с разной емкостью будут заряжаться оптимальным для них током до полного заряда каждого из них.
Особенно важно наличие индивидуальных каналов на ЗУ с большим количеством слотов для зарядки.
Функция разряда весьма полезна при зарядке неравномерно разряженного комплекта Ni-MH и особенно – Ni-Cd аккумуляторов. Последние имеют ярко выраженный «эффект памяти» и зарядка недоразряженного аккумулятора неминуемо приведет к снижению его емкости. При наличии функции разряда ЗУ может перед зарядкой выполнить полный разряд аккумуляторов. Функция реализуется по разному – в некоторых моделях это отдельный режим, который следует применять к недоразряженным аккумуляторам, в некоторых этап разряда является частью программы зарядки и может выполняться автоматически.
Проверка емкости аккумуляторов поможет определить их фактическую емкость. Это весьма полезная опция, позволяющая эффективно использовать ресурс комплекта. Вовремя заменяя “ослабшие” элементы, можно продлить жизнь остальных аккумуляторов комплекта.
Обратите также внимание на питание ЗУ – среди них есть как работающие от сети 220 В, так и от прикуривателя автомобиля или порта USB. В последнем случае многие ЗУ требуют подключения к двухамперному порту для полноценного использования всех режимов зарядки – рекомендуется использовать такие с соответствующим блоком питания и не подключать их к USB-портам планшетов и ноутбуков.
Варианты выбора зарядных устройств для аккумуляторов
[url=”https://www.dns-shop.ru/catalog/17a8967316404e77/zaryadnye-ustrojstva-dlya-akkumulyatorov/?order=1&groupBy=none&stock=2&f=lhk-lhl&f=lka&f=bjam&f=bjbm&f=bjan]Простые ЗУ для АА и ААА типоразмеров без таймера и контроля зарядки можно использовать в капельном режиме и с ручным контролем времени в быстром режиме зарядки Ni-MH и Ni-Cd аккумуляторов.
[url=”https://www.dns-shop.ru/catalog/17a8967316404e77/zaryadnye-ustrojstva-dlya-akkumulyatorov/?order=1&groupBy=none&stock=2&f=lk9]Наличие таймера на ЗУ незначительно повышает его цену, зато поможет сохранить аккумуляторы, если вы вдруг забудете снять их с зарядки.
Если вы хотите сразу купить подходящие друг к другу аккумуляторы и зарядное устройство, выбирайте среди [url=”https://www.dns-shop.ru/catalog/17a8967316404e77/zaryadnye-ustrojstva-dlya-akkumulyatorov/?order=1&groupBy=none&stock=2&f=lhw-lhz-lhv-li0]ЗУ с аккумуляторами в комплекте.
[url=”https://www.dns-shop.ru/catalog/17a8967316404e77/zaryadnye-ustrojstva-dlya-akkumulyatorov/?order=1&groupBy=none&stock=2&f=lk6]ЗУ, питающееся от автомобильного прикуривателя, поможет зарядить аккумуляторы фотоаппарата или фонарика где-нибудь в дороге.
Чтобы по максимуму использовать ресурс комплекта аккумуляторов, выбирайте среди зарядных устройств с индивидуальными каналами зарядки.
Как выбрать зарядное устройство для автомобильного аккумулятора – правила и рекомендации
Из этой статьи вы узнаете, как выбрать зарядное устройство для автомобильного аккумулятора.
Мы рассмотрим, какие виды зарядных устройств для автомобильных АКБ существуют в мире, по каким критериям их нужно подбирать, и разберемся с дополнительными функциями.
Содержание:
Классификация по методу зарядки
Зарядное устройство заряжает АКБ, подключаясь как промежуточное звено к сети бытового электропитания.
Переменный ток в 220 В выпрямляется, его напряжение понижается, и некоторые другие характеристики так же модифицируются под «требования» автомобильного аккумулятора.
Но зарядные устройства для автомобильных аккумуляторных батарей в первую очередь различаются по способу зарядки.
Они классифицируются на аппараты:
- постоянного тока;
- постоянного напряжения;
- аппараты, в которых реализован комбинированный метод.
Это означает, что устройство заряжает АКБ (аккумуляторную батарею) либо постоянным током, либо постоянным напряжением, либо может использовать любой из этих методов.
Каждый метод имеет свои функциональные особенности, плюсы и минусы.
Зарядка постоянным током
Это наиболее быстрый режим заряжания автомобильного аккумулятора. Используется постоянный ток, который должен быть равен 10% от емкости аккумулятора в амперчасах.
Если он будет ниже — аккумулятор будет заряжаться слишком долго или не зарядится вообще, если выше — АКБ может выйти из строя.
Автоматические зарядники постоянного тока устанавливают зарядный ток в зависимости от емкости АКБ самостоятельно, но на дешевых моделях, как правило, нет верньеров, позволяющих контролировать и регулировать ток.
Поэтому, если есть возможность, стоит приобрести зарядное устройство не только с функцией автоматической зарядки по току, но и с ручным регулятором, чтобы иметь возможность выставить ток зарядки самостоятельно.
Кроме того, за процессом зарядки нужно следить, т. к., несмотря на функцию автоматического отключения, которой снабжены почти все современные зарядники, превышение времени заряжания может привести к тому, что батарея «вскипит».
Зарядка постоянным током не очень хорошо сказывается на аккумуляторе, поэтому прибегать к этому методу часто не рекомендуется.
Важно: выбирая устройство зарядки при помощи постоянного тока, стоит присмотреться к тем, у которых есть режим десульфатации. Этот режим позволяет полностью восстанавливать емкость аккумулятора, долгое время (год и больше) стоявшего без дела.
Зарядка постоянным напряжением
Метод постоянного напряжения — наиболее длительный, но и наиболее оптимальный для банок аккумулятора способ зарядить их. Здесь используется режим, в котором напряжение постоянно, но вот ток зарядки падает пропорционально оставшейся емкости аккумулятора.
Что это значит на практике? Допустим, полная емкость аккумулятора — 100% заряда. Зарядка идет постоянным напряжением 12-13 В.
При этом ток зарядки уменьшается по мере «наполнения» АКБ. Когда он заряжен на 99%, то ток уменьшается до 1% от исходного значения. Когда уровень заряда достигает 100%, ток падает до нуля.
Такой способ позволяет продлить срок службы АКБ, но сеанс «заправки» на несколько часов дольше, чем при методе заряжания постоянным током.
Поэтому такое устройство хуже подходит для экстренных ситуаций.
Комбинированный метод
Комбинированный метод предусматривает в работе «смену режимов». То есть зарядка идет вначале постоянным током, а потом, когда банки АКБ заряжены уже на 50-60%, аппарат автоматически переключает режим на зарядку постоянным напряжением.
Комбинированный способ дает возможность восстанавливать работоспособность аккумулятора быстро, но в ьто же время в щадящем режиме, что позволяет сохранить его ресурс работы.
Такой способ позволяет продлить срок службы старых аккумуляторов и не загубить раньше времени новые.
Все «комбинированные» зарядные устройства относятся к импульсному типу (что это такое — читайте ниже) и снабжены микропроцессорным блоком управления.
На какие типы подразделяются зарядные устройства
Существует два основных вида аппаратов для зарядки АКБ:
Зарядно-предпусковое устройство
Зарядно-предпусковые агрегаты предпочтительнее в тех случаях, когда нет возможности (технической или по жизненным обстоятельствам) снять аккумулятор с автомобиля.
Такое техническое условие иногда встречается на сверх-современных, напичканных электроникой автомобилях (обычно снабженных автоматической КПП), которые крайне не рекомендуется полностью обесточивать.
Зарядно-предпусковое устройство заряжает батарею относительно небольшим током и/или напряжением. Зарядка может занимать длительное время, но зато АКБ не нужно снимать и нести домой.
Достаточно подключить «крокодилы» от зарядника к клеммам батареи, а его самого включить в бытовую электросеть. Это оптимальное решение для гаража.
Пуско-зарядное устройство
Пуско-зарядные аппараты значительно мощнее. Они могут работать как в режиме подзарядки, так и в режиме полного восстановления энергетического сердца автомобиля.
Но для использования последней опции аккумулятор обязательно нужно отсоединить от систеы бортового электропитания, иначе мощный импульс от пускового зарядника может сжечь чувствительные электронные схемы автомобиля.
Есть у них и третья опция — собственно пуск мотора. Зарядно-пусковой аппарат может осуществить запуск двигателя машины, если аккумулятор внезапно сел «в ноль», времени на подзарядку нет, а ехать надо.
В этом случае контакты бортовой сети снимаются с клемм аккумулятора и подсоединяются к контактам зарядника. После проворота стартера и начала работы двигателя система запитывается от бортового генератора, т. е. переходит в автономный режим. Можно подключать АКБ обратно: он зарядится во время движения.
Плюсы и минусы каждого типа
Плюсы зарядно-предпускового устройства:
- малая масса и габариты.
- полностью автоматический режим работы.
- автономность (не у всех устройств).
Некоторые модели представляют собой «повер-банки», то есть аккумуляторы для аккумуляторов. Они вообще не нуждаются в подключении в розетку, их можно возить с собой в багажнике на экстренный случай. Но такие модели — редкость, большинство все же «розеточные».
Автоматический режим работы означает принцип «включил и забыл». Модель с нужным количеством ручных настроек вы можете подобрать по собственному вкусу — есть полностью автоматические, с одной-единственной кнопкой «вкл-выкл», а есть снабженные ручными регуляторами тока и напряжения.
Минус у таких устройств только один: они не в состоянии восстановить заряд в АКБ, который упал до нуля (например, при хранении зимой в неотапливаемом помещении). Либо же заряжать «обнулившуюся» батарею они будут долго, около суток, в зависимости от собственной мощности и ее емкости.
Зарядно-предпусковые устройства могут помочь, если уровень напряжения на клеммах батареи упал не более чем на 50-60%.
То есть, к примеру, если «аккум» легкового автомобиля, который должен выдавать 13 В, выдает 6-7 В.
Плюсы зарядно-пусковых агрегатов:
- возможность экстренного запуска автомобиля с «обнулившейся» АКБ.
- возможность полностью зарядить батарею, емкость которой упала до нуля.
- возможность работать в режиме подзарядки, как аппараты попроще.
- необходимый уровень автоматизации — полностью автоматическое устройство или с ручными настройками — автовладелец может выбрать сам.
Минусы этих аппаратов:
- значительные габариты и масса.
- повышенная стоимость.
- сложность в настройке (не у всех устройств).
- они работают только от бытовой или промышленной сети.
Какие еще бывают виды аккумуляторных зарядных устройств
По принципу действия все ЗУ (зарядные устройства) делятся на трансформаторные и импульсные.
Трансформаторные ЗУ используют для выпрямления тока и понижения частоты трансформаторный блок. Это наиболее древний класс зарядников, который отличается повышенной мощностью и надежностью. ЗУ, используемые для промышленной зарядки АКБ (например, в точка, осуществляющих такую услугу), часто именно трансформаторного типа.
По сути своей такое ЗУ — это обыкновенный блок питания на понижающем трансформаторе с выходным напряжением 6, 12 или 24 В. Можно устанавливать различные значения выходного тока.
Его плюсы — простота, ремонтопригодность, надежность, возможность ручной регулировки тока и напряжения. Также это устройство не выдает радиопомех.
Минусы — сложность автоматизации (по техническим причинам полностью автоматическим такое ЗУ не бывает), большие габариты и масса. Процесс зарядки АКБ нуждается в контроле со стороны владельца, т. к. автоотключение ЗУ либо отсутствует, либо недостаточно надежно.
Отметим, что современные трансформаторные ЗУ снабжены всеми необходимыми системами защиты — от перегрева, от переполюсовки клемм и т. п.
Импульсные ЗУ, по сути, представляют собой такие же блоки питания, но управляемые сложными электронными схемами. По принципу действия они схожи со сварочными аппаратами инверторного типа.
Это устройство понижает напряжение с помощью импульсного трансформатора, который значительно компактнее и меньше по массе, чем обычный.
Импульсный трансформатор конструктивно сильно отличается от обыкновенного и имеет совершенно другие рабочие характеристики, в частности ВАХ (вольт-амперную характеристику).
Кроме трансформатора, в составе импульсного ЗУ присутствуют:
- выпрямитель;
- стабилизатор тока;
- контрольно-управляющая плата;
- средства индикации.
Обратите внимание: импульсные ЗУ — полностью цифровые устройства, и индикация у них цифровая, тогда как на трансформаторных чаще всего — аналоговая (дисплеи со стрелками).
Импульсники — более современные устройства, чем ЗУ трансформаторного типа. Они бывают как предпусковыми, так и пусковыми. Можно найти аппарат с любым типом зарядки — постоянным током, напряжением либо комбинацией этих методов.
Их преимущества:
- высокая степень автоматизации;
- высокий КПД — до 98%;
- универсальность;
- низкая стоимость (массовое производство сильно снижает цену электронных компонентов);
- широкий выбор;
- полный комплект элементов защиты от всех возможных проблем — перегрева, переполюсовки, «от дурака» и т. п.;
- небольшая масса и габариты.
Но у них есть и недостатки. Главными минусами импульсников считаются:
- сложность ремонта;
- создание радиопомех при работе (для большинства автолюбителей — некритично).
В принципе, больше недостатков у импульсников нет.
Дополнительные функции
Многие ЗУ имеют ряд дополнительных функций, призванных облегчить жизнь пользователя. Разберем главные из них.
Защита от переполюсовки
Переполюсовка — это неправильное подключение зарядного устройства к аккумулятору: минусовый контакт к плюсовой клемме и положительный, соответственно, к минусу. Это опасная ошибка, которая может привести к тому, что и само ЗУ, и аккумуляторная батарея выйдут из строя. Поэтому защита от переполюсовки необходима каждому современному заряднику.
Она бывает 3-х типов:
- на тиристоре;
- на реле;
- на полевом транзисторе.
Тиристорная схема «забирает» для своей работы около 2 В от выходного напряжения, что заставляет изменять выходные параметры. В некоторых зарядниках, к примеру, для АКБ мотоцикла, которые должны выдавать всего 6-7 В, тиристорную схему применять нецелесообразно.
Реле не приводит к потерям по току и напряжения, но схема с реле всегда «вторичного» действия — чтобы реле сработало, импульс должен пройти. Поэтому оно не всегда успевает включиться и защитить зарядное устройство. Кроме того, реле не сработает, если батарея посажена «в ноль».
Поэтому наиболее оптимальный тип защиты — на транзисторе-полевике. Она лишена вышеперечисленных недостатков.
Если у вашего зарядного устройства нет защиты от переполюсовки — его можно изготовить своими руками при наличии определенных навыков радиомонтажника.
Защита от короткого замыкания
Защита от короткого замыкания необходима для того, чтобы ЗУ не вышло из строя при внезапной неисправности в сети — или от того, что на клеммы подключенного к нему аккумулятора случайно упал гаечный ключ и соединил их напрямую.
Обдумывая, какое зарядное устройство выбрать, нужно учесть, что оно обязательно должно иметь защиту от КЗ. К слову, это все импульсные устройства и многие из трансформаторных.
Защита реализована путем включения в электронную цепь зарядника автоматической схемы, которая мгновенно размыкает выходную цепь при коротком замыкании и обесточивает систему.
Варианты исполнения могут базироваться на электрореле и современных автоматических выключателях (действующих по тому же принципу, что и автоматы в домашнем электрощитке). Последние предпочтительней, т. к. реле имеет традиционную проблему с «запаздыванием».
Помимо вышеперечисленных, качественное зарядное устройство для аккумулятора должно иметь следующие уровни защиты:
1. От перегрузки при работе.
2. От перегрева.
3. От избыточного зарядного тока и напряжения.
4. От перезаряда.
В любой из вышеозначенных ситуаций прибор должен мгновенно выключаться. Кроме того, для пусковых ЗУ обязательна встроенная защита бортовой сети (и особенно — компьютера автомобиля) при пуске.
