Пластиковый короб для проводов: разновидности и применение ПВХ коробов, кабельных каналов

Разновидности и размеры кабель-каналов для электропроводки

Выполняя монтаж наружной электропроводки или прокладывая какой-нибудь информационный кабель, желательно тут же позаботиться о том, как лучше скрыть данные провода. Для решения поставленной задачи хорошо подходят специальные кабель-каналы или пластиковые короба.

В отличие от кабельного лотка, кабель-канал или короб имеет крышку, так что кабель в нем закрыт. Кроме того данные изделия выпускаются сегодня на любой вкус и цвет, бывают различных форм и размеров, так что каждый, кто задумался о монтаже наружной проводки, сможет выбрать кабель-канал или короб, который идеально подойдет для тех или иных условий домашнего, офисного или производственного интерьера.

Наибольшей распространенностью отличаются пластиковые и металлические кабель-каналы, изготавливаемые из ПВХ и алюминия, а также из нержавеющей стали. Для административных и производственных помещений лучше всего подходят металлические каналы и короба, имеющие простую конструкцию и не отличающиеся изысканностью внешнего вида.

Для жилых помещений чаще всего выбирают пластиковые ПВХ-каналы, поскольку данные изделия представлены в самых разнообразных цветовых вариациях, имеют различные формы, и в целом выглядят более аккуратно. Таким образом, главное, чем отличаются кабель-каналы друг от друга, — это конструкцией. Далее поговорим об их разновидностях.

Миниатюрные кабель-каналы из ПВХ

Такие каналы из ПВХ используются обычно для скрытой прокладки информационных кабелей и слаботочной электропроводки. Они практически незаметны на стене, потолке или на полу. Именно поэтому маленькие каналы так популярны, когда нужно произвести скрытый монтаж телефонного, телевизионного или сетевого кабеля, либо подвести провод например к маломощному светильнику на светодиодах.

Типичные размеры каналов такого формата в сечении – от 10 до 60 мм в высоту и от 7 до 100 мм в ширину. Как вы уже поняли, в данном исполнении выпускаются ПВХ-каналы квадратного и прямоугольного сечения. Возможны различные цвета: белый, коричневый и т.д.

Наиболее распространенные типовые размеры кабель-каналов:

Часто встречаются и другие размеры:

Полезное внутреннее сечение:

Напольные кабель-каналы

Для офисов и им подобных помещений очень удобны алюминиевые или пластиковые напольные кабель-каналы скругленного профиля. Такие каналы предназначены специально для прокладки проводов по полу, например от стены к рабочему столу или светильнику.

Напольный канал имеет, как правило, небольшую высоту – от 10 мм, хотя встречаются и более высокие экземпляры — до 60 мм, при ширине соответственно от 20 до 100 мм.

Форма канала обеспечивает минимальное препятствование при хождении людей по офису, ведь о такой канал трудно запнуться, поскольку он практически гладкий, нога просто проскользнет по нему.

Внутри канала может быть смонтирована электропроводка либо информационный кабель, а при необходимости – и то, и другое. Цветовое решение, как правило, однотонное.

Парапетные кабель-каналы

Парапетные или магистральные кабель-каналы имеют вид составных изогнутых коробов, включающих в себя прямые элементы и соединительные угловые переходники.

Из данных элементов можно собрать канал практически любой формы и протяженности для того чтобы скрыть проводку от какого-нибудь оборудования или устройства. Популярны данные каналы в жилых и офисных помещениях, где с их помощью можно скрыть проводку от кондиционера, настенного светильника и т.п.

Размеры каналов в сечении варьируются от 80х40 мм до 120х60 мм. Цветовое решение подбирается индивидуально. Для промышленных помещений подходит простой белый или серый цвет, для жилых и офисных помещений популярно оформление под дерево.

Рекомендую еще прочитать:

Плинтусные кабель-каналы

Плинтусные кабель-каналы представляют собой пластиковые напольные плинтуса, дополнительно выполняющие функцию кабельного короба. Это так называемый электротехнический плинтус.

Для дома или квартиры подобное решение будет почти идеальным, ведь скрытая проводка, сетевой или телевизионный кабель, часто прокладываются именно вдоль стены, а данный плинтус сочетает в себе достоинства современного декоративного плинтуса и кабель-канала. Получается, что пустое пространство внутри плинтуса приносит пользу, скрывая внутри себя наружную проводку.

Размеры плинтусного кабель-канала соответствуют размерам обычных плинтусов. В конструкции присутствуют продольные и угловые элементы. Цвет выбирается индивидуально под интерьер.

Угловые кабель-каналы

Угловые кабель-каналы похожи на напольные плинтусные, только предназначаются, в отличие от напольных электротехнических плинтусов, для монтажа наружной проводки под потолком. Канал имеет треугольное сечение несущего профиля и плоскую крышку (в отличие от напольного плинтуса).

Данный канал замечательно вписывается в интерьер под потолком, практически не бросается в глаза. Кроме того цвет углового канала может быть выбран исходя из индивидуальных потребностей человека. Сборка конструкции производится из прямых и угловых (соединительных) ПВХ-элементов.

Прозрачные кабель-каналы

Кабель-каналы с прозрачной крышкой служат преимущественно декоративными световыми элементами, поскольку кроме основной функций (размещать внутри себя проводку), данные каналы отлично подходят для обеспечения физической защиты светодиодной ленты.

Ширина прозрачной части может варьироваться здесь от 5 до 20 мм, что позволяет подобрать канал практически для любой цели, начиная от монтажа светодиодной подсветки потолка, пола или ниши, заканчивая световым оформлением днища автомобиля. Таким образом канал способен заменить собой потолочный или напольный светильник.

Перфорированные кабель-каналы

Перфорированные ПВХ-короба отличаются меньшим весом и более выгодной ценой по сравнению с цельными закрытыми каналами. Данные каналы обычно применяются в технологических помещениях, снаружи здания или в электрораспределительных шкафах, где совершенно не важен внешний вид канала, а важна только закрывающаяся опора для электропроводки.

Продольные отверстия по бокам обеспечивают хорошую естественную вентиляцию, что не допускает чрезмерного разогрева проводки. Крепление таких каналов к опоре обычно производится с помощью саморезов.

Типичные размеры перфорированных каналов — 25, 40, 60 или 100 мм в ширину при разнообразной высоте из этого же размерного ряда.

Гибкие кабель-каналы

Гибкие кабель-каналы, похожие на пластиковую велосипедную цепь, выпускаются размером от 2 до 5 см в высоту и от 5 до 25 см в ширину. Кабель каналы данной конфигурации устанавливаются там, где необходимо подвести проводку по неровной поверхности, либо в тех местах, где возможна или необходима регулярная подвижность кабеля.

Например в цехе к станку ЧПУ или лазерной резки, к строительной или погрузочной технике, к металлообрабатывающим и деревообрабатывающим станкам, – подвижный кабель может быть подведен именно в таком защитном канале. Кабель не вывалится из канала, ни за что не зацепится, сохранит свое положение в пространстве, при этом сможет двигаться и не расползаться.

На промышленных предприятиях также применяются проволочные кабель-каналы. Данное решение отличается простотой, практичностью и прочностью.

Как правило, на складах и в подвалах проводка прокладывается именно в проволочных каналах, позволяющих быстро оснастить освещением или розетками любое неподготовленное помещение.

Проволока располагается с достаточно большим шагом, что обеспечивает проводам хорошую вентиляцию и защиту от перегрева, а также относительно небольшой вес самому каналу.

Усиленная разновидность проволочного кабель-канала — лестничный кабель-канал. Здесь все аналогично проволочному каналу, однако каркас изготовлен из более крупного металлического профиля похожего на лестницу, что позволяет монтировать под потолком даже тяжелые силовые кабели.

На самом деле, гибкие, проволочные и лестничные кабельные каналы именуются таковыми лишь условно, потому что на самом деле это кабельные лотки, так как в их конструкции нет крышек.

Кабель-канал. Виды и применение. Монтаж и аксессуары. Особенности

Кабель-канал это пластиковые или металлические коробы для проведения электропроводки и слаботочных сетей. Они выполняют три функции – увеличение безопасности окружающих, обеспечение дополнительной защиты изоляции от механических повреждений и создание эстетически привлекательной разводки без видимых проводов.

Особенности коробов из различных материалов и размеры каналов

Кабель-канал представляет собой вытяжную пустотелую конструкцию в форме трубы с квадратным, прямоугольным или овальным сечением. Она состоит из двух частей – корытце для закладывания проводов и защелкивающейся крышки. На рынке предлагаются различные конструкции коробов из различных материалов. Каналы делают из пластика, алюминия, стали и бетона.

Пластиковые

Самыми популярными являются пластиковые конструкции. Они имеют доступные цены и легко обрезаются под требуемые размеры. Зачастую для раскройки достаточно всего лишь канцелярского или монтажного ножа. Пластик не пропускает электричество, поэтому не только обеспечивает механическую защиту, но и дополнительную изоляцию. Немаловажным преимуществом этого материала является большой ассортимент цветовых решений. Предлагаются как чистые расцветки, так и с имитацией под древесину или другие популярные строительные материалы.

Алюминиевые короба

Имеют довольно жесткий корпус. Они легко режутся ножницами по металлу, но для получения чистого среза лучше всего использовать ручную ножовку или угловую отрезную машинку. Алюминий обеспечивает отличную защиту от механических повреждений, а главное не дает распространиться огню за пределы внутренней части короба, в случае возникновения короткого замыкания. В магазинах можно встретить каналы в стандартных расцветках, а также покрытых декоративной пленкой имитирующей древесину. Она наклеена очень прочно, поэтому не сходит при механическом воздействии.

Стальные коробы

Делают из оцинковки. Они тоже имеют довольно высокую защиту от коррозии, как и алюминий, но не отличаются столь большим разнообразием расцветок. Для их раскройки можно использовать ножницы по металлу, ножовку или угловую шлифовальную машину. Стальные коробы стоят дешевле, чем алюминиевые. Также можно встретить каналы со специальным внутренним покрытием, которое вспенивается при нагревании. Это препятствует распространению дыма в помещениях постройки через систему кабельных коробов.

Бетон

Также предлагаются каналы из легкого бетона или других подобных материалов. Они являются более массивными и сравнительно тяжелыми. Такие каналы используются в местах эвакуации при пожаре. Они не проводят электрический ток, поэтому в случае оплавление проводки не несут опасности для окружающих. Огнеупорная поверхность обеспечивает более длительную защиту содержимого, чем другие материалы. Благодаря этому в случае проведения эвакуации обеспечивает более длительная подача питания на светильники безопасного коридора.

Размер сечения кабель каналов предлагается в довольно большом количестве вариаций. Самые маленькие коробы имеют параметры сечения 12 на 12 мм. Они предназначены для прокладки одного провода. Также встречаются более габаритные конструкции со специальными отсеками для каждого кабеля. Кабель-канал продается упаковками по несколько трубок, длиной от 2 м и более. Общая продолжительность каналов в одной упаковке составляет от 15 до 100 м. При покупке стоит обратить внимание на то, что каналы бывают для внутренних и внешних работ. Они отличаются уровнем влагозащиты и стойкостью к атмосферному воздействию.

Читайте также:  Конечные выключатели: особенности, классификация и принцип действия электрических концевиков
Способы монтажа

Для проведения монтажа необходимо снять крышку и с корытца кабель канала. После этого корытце прикладывается к монтажной линии и крепится к стене. При установке на гипсокартонную поверхность достаточно саморезов длиной 15 мм. Если монтаж проводится на бетонную, оштукатуренные или кирпичную поверхность, то используются дюбеля. Их длина, в зависимости от материала стены, составляет от 35 мм и более. Рекомендованное расстояние между креплениями должно составлять от 40 см.

Процесс монтажа следует начинать от места крепления светильника, розетки, коробки или выключателя. Стыковочное расстояние должно составлять не более 0,5 мм. В случае если поверхность, к которой будет касаться кабель-канал, может расширяться при нагреве зазор следует увеличить до 2 мм. При покупке короба нужно брать его с запасом до 10%, поскольку получаются довольно большие затраты материала при неровностях на стене и косом срезе.

Монтажные элементы

Непосредственно сами кабель каналы представляют собой длинные трубки с квадратным, скругленным, треугольным или прямоугольным сечением, поэтому при присоединении добиться красивых стыков и поворотов невозможно. Специально для этого созданы дополнительные монтажные аксессуары, такие как:

Популярные типы каналов

В зависимости от конструкции кабель каналы разделяются на довольно много разновидностей. Их существует более нескольких десятков, но далеко не все из них пользуются популярностью, поскольку многие типы коробов являются устаревшими, неудобными или предназначены для специфического применения, которое требуются крайне редко.

Мини коробы

Мини коробы представляют собой самые маленькие каналы, которые преимущественно используются во внутреннем интерьере для прокладки телевизионного кабеля, телефонных и интернет проводов. Такая конструкция является практически незаметной и используется в тех случаях, когда инженерные системы желательно скрыть от постороннего взгляда.

Напольные

Напольный кабель-канал обычно используется для прокладки проводов в офисных помещениях. Он имеет овальную форму, поэтому практически не мешает передвижению. Такая конструкция обеспечивает быструю и безопасную прокладку кабеля в тех местах, где его полное скрытие в полу нецелесообразно.

Магистральный кабель-канал

Магистральные представляют собой прочные и привлекательные коробы, которые преимущественно используется для скрытия кабеля (например от вентиляторов или кондиционеров). Они монтируются вертикально или горизонтально, в зависимости от требуемых условий.

Перфорированные

Перфорированные короба используется в тех случаях, когда нужно просто закрепить провода, не давая им скручиваться. Такая конструкция обеспечивает аккуратный монтаж с минимальными затратами. Перфорированные короба имеют умеренную стоимость, а кроме этого довольно легко режутся благодаря наличию сквозных отверстий.

Плинтусные

Плинтусный кабель-канал выполняет функцию как короба для проводов, так и напольного плинтуса. Обычно они имитируют древесину и выглядят очень эффектно.

Гибкие

Гибкие каналы могут выгибаться под любыми углами, что обеспечивает безопасный монтаж кабеля на сложных поверхностях. Особенность данной конструкции заключается в том, что она может иметь не только стандартное, но и закругленное сечение. Гибкие каналы обеспечивают эстетическую привлекательность и механическую защиту.

Потолочные

Потолочные имеют треугольное сечение. Они используются для прокладки проводов под потолком. Внешне они походят на багет, поэтому сочетаются с различными типами потолков.

Также существует еще несколько вполне успешных конструкций кабель каналов, но они применяются для выполнения специфических задач, поэтому редко встречаются в домашнем или коммерческом интерьере.

Пластиковые короба для проводов и их преимущества

Пластиковый короб, кабель-канал, электромонтажный короб – разъёмное изделие с прямоугольным сечением. Выполняется в виде длинной коробчатой конструкции с плоским основанием.

Состоит из основания и съёмной крышки. Фиксация последней, на основном коробе, осуществляется посредством боковых креплений, имеющих вид скошенных Г – образных захватов.

Предназначены для укладки одного или нескольких проводов – от сетевого напряжения, телевизионных, под интернет и т.п.

Разновидности и область применения

Область применения и необходимость пластиковых коробов для проводки:

  1. Прокладка кабель-канала применяется во всех жилых, офисных, общественных и производственных помещениях.
  2. Появилась необходимость протягивания новых соединений, например, провода охранной сигнализации.
  3. Прокладка осуществляется самостоятельно, без привлечения сторонних организаций.
  4. Экономическая составляющая – стоимость материала и затраты на проведение монтажных работ в совокупности позволяют получить солидную экономию финансовых средств.
  5. Применение кабель-каналов позволяет получить быстрый и несложный доступ к уложенным проводам – достаточно в нужном месте демонтировать верхнюю крышку.
  6. Укладка кабелей посредством коробов позволяет значительно сэкономить время при проведении монтажных работ.

Также осуществляется при невозможности произвести работы по устройству штроб под укладку проводов:

  • выполнены чистовые отделочные мероприятия;
  • имеется значительное, по сечению, количество кабелей;
  • помещение отделано деревянным материалом, облицовано гипсокартонном или кафельной плиткой, имеет металлическую поверхность и т.п.;
  • проводка имеет временное назначение;
  • отсутствует необходимое количество времени для осуществления работ по выполнению штроб с последующей их заделкой;
  • невозможность прервать рабочий процесс в помещении или проводить работы, связанные с образованием достаточно большого количества пыли и громкого звука, например, в учебных или медицинских учреждениях;

В зависимости от назначения и места применения короба по форме (сечению) можно объединить в несколько групп:

  • прямоугольное сечение кабель-канала;
  • квадратная форма;
  • полукруг (овал) с плоским основанием;
  • треугольники с разными сторонами (равносторонний или равнобедренный);

Типы кабель-каналов

Потолочное расположение короба

Применяются при прокладке проводом на потолочное перекрытие. Предназначены для сетей под электроосвещение, систем охранной сигнализации или вентиляции. Монтируются под подвесной или натяжной потолок. Крепятся непосредственно на силовое перекрытие.

Стеновой короб

Используется для укладки силовых электропроводов, прокладываемых от монтажной разводящей коробки к выключателям, розеткам. Для придания помещению эстетического вида со смонтированными кабель-каналами, последние целесообразно устанавливать в углах помещения.

Напольный тип

В большинстве случаев с успехом может заменить плинтус со встроенным кабель-каналом, особенно если пучок проводов имеет большое сечение. С определённого размера короб имеет возможность для перекрытия щели между стеной и половым покрытием.

Стоимость кабель-канала 12x12x2000 начинается от 9.06 руб.

Преимущества пластиковых коробов

  1. Прочная коробчатая конструкция, способная выдержать определённое механическое воздействие (удар) и не деформироваться от веса проложенных кабелей.
  2. Рабочий диапазон применения составляет -50°… +70°C.
  3. Не горюч, пожаробезопасен.
  4. Удобен в работе – лёгкий несложный монтаж вкупе с дальнейшей эксплуатацией.
  5. Возможность придания внешним элементам необходимого цвета.

Другие используемые материалы

Стальные сплавы

Придают изделию большую прочность. Могут выполняться с разными размерами. Но с увеличением размеров растёт собственный вес изделия, стоимость. Имеет существенный недостаток – является токопроводящим материалом. В сырых помещениях корпус может подвергнуться коррозии, ржавлению.

Алюминиевые сплавы

Обладают достаточной жёсткостью. Имеют малый вес. Не подвержены коррозии. Достаточно дороги. Хорошо проводят электрический ток.

Полимерный материал, пластик

Изделия из него недороги. Легко монтируются на плоские и слегка неровные поверхности. Технологичны в работе – материал обрабатывается ножовкой по металлу или полотном по дереву с мелким зубом; режется болгаркой. Саморез без затруднений ввёртывается в тело короба, – без предварительного рассверливания.

При выборе кабель-канала, необходимо обратить на его противопожарные свойства. Такая информация содержится в пожарном сертификате на изделие.

Кроме этого, в документе должна быть приведена информация:

  • полное наименование и местонахождение заявителя;
  • наименование и нахождения фирмы производителя (или импортёра);
  • информация о продукции: наименование, коды классификации, краткое техническое описание, назначение;
  • ссылка на нормативные документы.

Основные размеры прямоугольного кабель-канала

Самый распространённый, прямоугольный в сечении короб, выпускается длиной в 2 метра. Размеры сечений составляют: 12 х 12; 16 х 16; 25 х 16; 25 х 25; 40 х 25; 60 х 40; 80 х 40; 80 х 60; 100 х 60.

Кабель-каналы с крупным размером сечения могут выполняться с несколькими внутренними перегородками. Это делается для укладки в разные лотки силовых энергетических кабелей, выделенных линий под телевизионный сигнал или интернет-кабели. Для проводов систем охранной сигнализации возможно выделение отдельного канала.

Для огибания внутренних или внешних углов, поворотов, изгибов выпускаются специальные конструкционные элементы, позволяющие без повреждения проводов осуществить изгиб последних. Кроме этого, выпускаются соединители самих коробов друг с другом.

Сечение короба высчитывается исходя из количества укладываемых кабелей. Для этого определяется сечение каждого кабеля отдельно. Полученный результат суммируется и увеличивается примерно на 30…50%. Это связано с тем, провода имеют круглое сечение и между ними всегда остаётся свободное пространство.

Монтаж

  1. Перед началом монтажа производится обследование поверхности, где предстоит проложить пластиковые короба. Определяется вид материала основания, например, необработанная бетонная поверхность или кирпичная стена с толстым слоем штукатурки.
  2. Проводится разметка будущей магистрали, отмечаются места под сверление отверстий.
  3. Выполняются отверстия (перфоратором, ударной дрелью – в зависимости от материала основания), в готовые отверстия вставляются пластиковые дюбели.
  4. Монтируется трасса из коробов. При наличии деревянной или другой мягкой поверхности, монтаж кабель-канала осуществляется креплением посредством самореза и шуруповёрта.
  5. В полученные лотки укладываются связки проводов, скреплённые между собой пластиковыми стяжками.
  6. Монтируются розетки, выключатели или приёмники проводов систем телевидения, интернета, охранной сигнализации.
  7. Производится подсоединение проводов, проверка. При положительных результатах кабель-каналы и соединительные элементы закрываются крышками.

Необходимые инструменты для монтажа:

  • ударная дрель или перфоратор, возможно, понадобится шуруповёрт;
  • свёрла, буры необходимого диаметра;
  • крестообразные отвёртки с наконечником Ph 2 или 1;
  • биты под саморезы для шуруповёрта;
  • ножовка по металлу и по дереву, но с мелким зубом;
  • углошлифовальная машина (УШМ, «болгарка») с тонким отрезным диском;
  • молоток весом 200…400 грамм;
  • плоскогубцы или пассатижи;
  • разметочный инструмент(чертилка, маркер, карандаш);

Так как поверхность не всегда бывает ровной, необходимо стремиться к тому, чтобы короба были смонтированы ровно, без особых перекосов. В противном случае могут возникнуть серьёзные трудности при защёлкивании крышек.

Кабель-канал. Виды и применение. Способы монтажа

Кабель-канал — это специальный короб, применяющийся для создания защиты проводки различного типа. Короб выполнен в виде профиля, изготовленного из алюминия или пластика. Если вы собрались провести электропроводку открытого типа, то лучше всего спрятать ее можно в пластиковых коробах.

Электропроводка не должна портить внешний вид, выделяться. Все работы установки делаются во время ремонта или строительства. Существует много разновидностей кабель-каналов, дающих возможность устанавливать провода в любых местах с разными условиями.

Производимые мини-каналы и короба дают возможность устанавливать системы проводки различной конфигурации. Разные типоразмеры, цветовые решения создают высокую эстетику при любых видах помещений. Имеются в продаже все аксессуары для системного подхода создания проводки электрических соединений.

Читайте также:  Длительно допустимый ток: критерии выбора сечений кабеля и причины нагрева, токовый расчёт и применение таблиц
Типоразмеры кабель-каналов

Виды и свойства

В продаже стройматериалов имеются разные формы кабель-каналов:
  • Для напольного проведения.
  • С перфорацией.
  • Гибкие.
  • Для плинтусов.
  • Лестничные.
  • Магистральные.
  • Для мини-кабелей.
  • Прозрачные.
  • Парапетные.
  • Угловые.
Изделия бывают стальные, пластиковые, алюминиевые:
  • Самый популярный стал пластиковый короб , обладающий лучшими свойствами. Эти виды получили распространение и в уличных монтажах.
    — В помещениях применяют напольный кабель-канал . Их специальная конструкция дает возможность монтировать проводку в трудных местах. Форма овала предотвращает провода от повреждений, имеет приятный вид.
    — В частном секторе и квартирах используют плинтусные варианты , преимуществом которых стала фигурная форма, подходящая для любых интерьеров.
    — Парапетный вид проводных каналов зарекомендовал себя в офисах для защиты кабелей от различного оборудования, имеет геометрические формы.
  • Алюминиевые славятся противопожарными свойствами. Их используют в промышленном производстве, так как они обладают влагоустойчивостью, прочностью.
  • Изделия из стали раскрашены в различные цвета. Оцинкованный кабель-канал покрыт специальным слоем, не допускающим коррозии. Срок службы стальных каналов больше остальных видов. Основание канала выполнено в перфорированном виде, что делает монтаж достаточно простым.
По цветовому решению кабель-канал из пластика выпускают:
  • Белые.
  • Светлые.
  • Под дерево.
  • Цветные.
    Наиболее популярны кабель-каналы из ПВХ под дерево и белые. Чаще они используются для офисов.

Чтобы качественно провести монтаж электропроводки, необходимо иметь некоторый ассортимент вспомогательных аксессуаров, который сегодня имеется в достаточном количестве:
  • Заглушки.
  • Углы для соединений.
  • Л-образные уголки.
  • Т-образные уголки.
  • Внутренние уголки.
  • Внешние уголки.
    Реализацией коробов защиты проводки сегодня занято множество фирм и компаний.

Основные достоинства кабель-каналов состоят в двойном замке. Он обеспечивает прочность конструкции, эластичность, гибкость. Материал пластика позволяет делать установку силовых кабелей до 1000 вольт, является самозатухающим.

Мини-каналы выполнены в виде особой формы с закругленными углами и специальным креплением крышки, создающим вид целостности конструкции, закрывает вид швов. Это обеспечивает эстетичный вид для офисов. Крышка канала полностью закрывает основание, после монтажа не требуется очистка. Качественные коробы для проводов имеют сертификат Ростеста, предназначены для уличной и внутренней установки, защищены от влаги и пыли.

При выборе каналов главным критерием служит размер сечения провода. Для кабеля интернета подойдет небольшая модель 10х15 мм, она легко вписывается в интерьер квартиры, имеет следующие преимущества:
  • Материал изготовления экологически чистый.
  • Эстетичная форма.
  • Заоваленный вид.
    На рынке продаж имеются стандартизованные приспособления для крепления каналов, которые имеют разные параметры. Установка коробов проводится двумя способами.

Первый способ заключается в монтаже на защелки. Они обеспечивают быстрый монтаж кабель-канала. Второй способ осуществляется крепление короба на саморезы. Для удлинения каналов применяют муфты. Они продаются планками по два метра.

Подготовка к монтажу

Перед креплением короба нужно хорошо спланировать разметку пути прохода кабеля с учетом всех особенностей, поворотов, спусков линий. При грамотной разметке можно правильно выбрать размер и тип канала для кабеля, приобрести нужные аксессуары для монтажа.

Крепежные элементы для установки выбираются по материалу поверхности крепления. Чаще всего кабель прокладывают по таким поверхностям:
  • Стены из дерева, простенки.
  • Гипсокартонные поверхности.
  • Перегородки из кирпича.
  • Бетонные стены и потолки.
  • Металлические стены.
    Для поверхностей из дерева более подходящим вариантом стали саморезы. По бетона подходят дюбель-гвозди с размером диаметра от 6 до 8 мм. Для кирпичных стен подходят такие же крепления, как и для бетона.

Для фиксации канала проводов к гипсокартону используют обычные саморезы по дереву. Если кабели тяжелые, то лучше применить дюбели «бабочки», или «ввертыши».

Для крепления короба на металлических материалах нужно определить толщину стены. Саморезами по металлу можно крепить короб к стене из металла до 2 мм толщины. Часто применяют такие саморезы под названием «клопы».

Методы монтажа

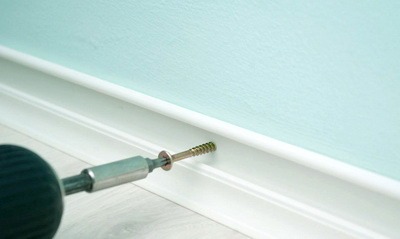

Чаще кабель-канал для провода закрепляют на стене саморезами. Существуют и другие способы: на двухсторонний скотч, жидкие гвозди.

Длину заготовки короба измеряют рулеткой, или прикладывают к стене, отмечают карандашом. Для качественного выполнения стыка канал отрезают аккуратно ножом, ножницами, либо ножовкой. Материал коробов не выцветает, не желтеет, устойчив к старению. Пластик применяется со свойством самозатухания. Это предотвращает возникновение пожара.

Кабель-канал изготавливаются сразу с отверстиями. При монтаже не нужно их сверлить, этим экономится время. По этим отверстиям можно выравнивать канал по уровню. Профиль крепится к стене классическим способом, либо специальным инструментом дюбелями. При выполнении стыка соединительные аксессуары закрывают место стыка, приклеиваются на соединяемое место.

Порядок монтажа кабель-канала:
  • Распаковка.
  • Разметка стены.
  • Отрезание заготовки.
  • Снять крышку.
  • Установить короб на место.
  • Выровнять по уровню.
  • Для крепления дюбелями сделать отверстия.
  • Закрепить короб.
  • Заложить в канал провода.
  • Закрыть крышку.

На начальном этапе ремонта всегда производится прокладка кабелей: телевизионных, витая пара для интернета, телефонные кабели, силовые кабели, электрические. В гипсокартонных перегородках и обшивке, кабель прокладывается под пустотелой конструкцией стены в гофротрубе. После прокладки кабеля желательно записать, где проходит кабель, расстояния от потолка до кабеля. Бывает, что кабель идет под углом. Хотя, по правилам кабели должны прокладываться строго вертикально или горизонтально.

Защитный короб для кабеля

Под названием «короб» подразумевается не геометрическое изделие в форме куба, а кабельный канал для прокладки коммуникационной проводки. Это могут быть электропровода, телефонный и телевизионный кабель, Интернет, прочие коммуникации. Есть монтажные и электромонтажные короба. Монтажный короб для проводов используется для эстетичной прокладки водопровода, коммуникаций климатической системы. Электромонтажные применяются для декоративной укладки утолщенных кабелей. Короба бывают из металла, пластика и дерева, очень редко — из других материалов.

Что собой представляет короб для проводов

Кабельный канал (короб) выглядит как объемный профиль квадратного, прямоугольного, редко другого сечения и различного размера. Минимальный размер 10×10 мм, максимальный 100×60 мм. Монтаж его осуществляется на стену, иногда пол, при необходимости и на потолок. Применение канала позволяет:

  • экономить время при прокладке коммуникаций;
  • быстро проложить проводку, тем самым защитить ее от повреждений;
  • в нужном положении и количестве зафиксировать провода.

Короб пластиковый для электрических коммуникаций пользуется особой популярностью. Это надежное решение, чтобы спрятать пучок проводов с глаз, при этом направив их в нужное место. Плюс, несомненно, в возможности развести электрические провода в помещении, где уже закончены строительные работы и внесение изменений в помещение не планируется. Сегодня этот факт стал неоспоримым. Это красиво, практично, недорого.

Технические характеристики

Минимальная длина секции изделия 2 м. Из множества типоразмеров самые ходовые:

  • мини-каналы. Поставляются с минимальным размером от 10×10 мм до 60×80 мм. Предназначены для совсем тонких, сигнальных проводов;
  • продукция, которая укладываются на пол. Она имеет следующие размеры: 160×65 мм, 50×12 мм, 92×20 мм и 75×17 мм;
  • магистральные пластмассовые короба. Могут быть от 20×10 мм до 60×100 мм. Есть промежуточные размеры.

Обратите внимание! Плинтусные элементы имеют искривленную форму, поэтому с площадью необходимо быть внимательным. Ориентиром может служить крышка, а именно ее ширина, глубина внутреннего паза. Электропроводку можно прокладывать под коробом и над ним.

Системы треугольного углового типа имеют маленькую площадь по сравнению с прямоугольными с такими же стенками. Самыми ходовыми будут размеры 40×40 мм, туда войдут до трех кабелей.

Размеры в сечении наиболее востребованных кабельных каналов:10×10мм; 10×12 мм; 12×12 мм; 12×16 мм; 16×16 мм; 16×20 мм; 20×20 мм; 20×25 мм; 25×25 мм; 25×40 мм; 40×40 мм; 40×60 мм; 60×80 мм.

Напольные размеры: 160×65 мм; 50×12 мм; 92×20 мм; 75×17 мм.

Магистральные из пластика для силовых проводов: 20×10 мм; 30×10 мм; 40×25 мм; 25×25 мм; 40×40 мм; 40×16 мм; 80×60 мм; 100×60 мм.

Разновидности коробов для проводов

Коробы для проводов существуют в разных вариациях. Каждый имеет свои особенности:

  • мини-каналы предназначены для прокладки электрических проводов к конечному потребителю, а это компьютер, телевизор и проч.;
  • напольные, имеющие овальную форму и не мешающие в помещении перемещению людей и мебели;
  • парапетные находят применение в жилых домах, офисах и прочих административных зданиях;
  • перфорированные. Вес каналов снижен за счет перфорации стенок;
  • плинтусные. Как и следует из названия, каналы этого типа монтируются под плинтусом, чтобы исключить эстетические нарушения внутри жилого помещения;
  • гибкие бывают резиновые, пластиковые. Перфорация помогает решить архитектурные и дизайнерские решения;
  • угловые устанавливаются в основном в потолке;
  • прозрачные позволяют разместить внутри себя светодиодную ленту. Эта разновидность кабель-канала является декоративной.

В зависимости от материала

Как было уже упомянуто выше, кабельные каналы бывают из металла, пластика, дерева. Самые востребованные пластиковые, затем идут металлические, а на самом последнем месте деревянные. Последние из натурального дерева бывают редко, в основном это плинтусы с внутренними прорезанными каналами под прокладку проводов.

Обратите внимание! Если упоминается дерево, чаще всего имеется в виду пластик под цвет или фактуру дерева.

Металлические используются в местах, где нужна защита от атмосферных осадков, на производстве, в местах, где провода могут подвергаться механическому воздействию. Оцинкованная сталь применяется при монтаже коммуникаций для видеонаблюдения и оповещения, поскольку эти системы подвержены механическим, магнитным, прочим воздействиям с приставкой электро. Оцинкованная сталь хорошо защищает проводку от огня. То же самое можно сказать про анодированный алюминий.

Продукция из пластика наиболее популярна. Есть даже из огнеупорного пластика. Сечение, назначение у них разнообразные. К преимуществу пластика относятся:

  • небольшой вес;
  • противокоррозийная стойкость;
  • простота крепления;
  • монтаж без использования каких-либо инструментов;
  • ПВХ кабельный канал имеет низкую стоимость;
  • выбор необходимой длины;
  • декоративные свойства;
  • простота ухода;
  • не происходят деформации при температурных колебаниях.

По месту расположения и назначению

Короб для коммуникаций можно располагать где угодно, главное, чтобы не мешал. Вариантов прокладки много:

  • напольные, как и следует из названия, монтируются в помещении на полу, обеспечивая защиту коммуникаций от механических повреждений. Профиль может быть круглым, а канал в виде гофрированного или перфорированного шланга. Если позволяет материал пола, то есть не будет нарушена эстетика, можно в полу вырезать углубление для канала, проложить его в нем, прикрыв кабель декором. Чаще всего напольные каналы делаются из металла, они позволяют легко обслуживать проводку, открыв крышку. Короба термостойкие, выдерживают температуру до 600 ⁰С. Сфера применения — офисные, лечебные, административные учреждения;
  • угловые изделия являются дополнением к плинтусным. Располагаются они по углам помещения. Имеют сечение треугольное или полукруглое. Короб удобен при монтаже. Цветовая палитра белая или белая с кремовым оттенком;
  • плинтусные каналы находят применение в офисах и жилых домах. Используются в местах схода потолка и стены, обеспечивая легкий монтаж. Короб включает в себя место для прокладки проводов. Часто он заменяет плинтус и при удачно выбранной палитре прекрасно вписываются в интерьер помещения;
  • настенные имеют сечение в форме прямоугольника со съемной крышкой. В некоторых конструкциях предусматриваются отдельные углубления для раздельной прокладки кабелей. Благодаря такой внутренней компоновке провода не провисают и прочно фиксируются. Короб для проводов настенный декоративный используется визуально дополняет интерьер;
  • потолочные — это, по сути, те же плинтусы. Прокладываются по стыку стены и потолка с отводкой из настенного канала к люстре или любому другому электроприбору на потолке. Они бывают реально деревянные в зависимости от интерьера;
  • гибкие короба, или перфорированные, имеют вид гофрошланга или такой же формы прямоугольник в сечении. Выпускаются отрезками по 20 м. Они легко монтируются и соединяются с помощью клея. Находят применение в промышленных зданиях и офисах.
Читайте также:  ВАХ тиристора: основные виды полупроводников, способы коммутации и принцип работы силовых ключей

Профиль со светодиодной лентой является декоративным элементом. Его применение возможно на производстве для подсветки рабочего места, но такое бывает редко.

Обратите внимание! Это канал с открытой с наружной частью, в которую вставляется светодиодная лента, закрываемая прозрачной пластмассовой крышкой. Подвешивается по периметру помещения. Применяется для подсветки витрин и рекламных баннеров.

Кабельканалы для проводки — какие они бывают и где применяются

Использование электрической проводки открытого типа не является редкостью, особенно часто она встречается в деревянных зданиях. Главным достоинством ее является легкий доступ к кабелям. В то же время провода, расположенные на виду, не только нарушают гармоничность интерьера, но и создают риск поражения людей током или возникновения пожара. Избежать такой опасности можно, разместив проводку внутри специальных приспособлений – так называемых кабельканалов. В этой статье мы разберем, что такое кабельканалы для электропроводки, какие материалы используются для их изготовления и как происходит процесс установки этих конструкций.

Назначение и разновидности кабельканалов

Главной функцией этих приспособлений следует назвать защиту расположенных внутри них проводов от механических повреждений. Условно кабельные каналы подразделяются на два типа:

  • Жесткие. Эти короба могут быть открытыми, оснащенными легкосъемной крышкой либо выполненными в виде плинтусов.
  • Гибкие. Такие конструкции могут быть выполнены в виде секций, трубок или цепей.

Материал, используемый для изготовления кабельканалов, должен отвечать двум основным требованиям: быть высокопрочным и не поддаваться возгоранию.

Существует и дополнительный критерий – способность к электроизоляции, но он не относится к обязательным, поскольку нередко эти защитные конструкции бывают алюминиевыми или выполненными из оцинкованного железа.

Наиболее популярны кабельные каналы, изготовленные из ПВХ, в целях повышения прочности изделий смешанного с отвердителями.

Правила выбора и пример монтажа на видео:

Теперь рассмотрим более подробно особенности различных типов и разберемся с особенностями их устройства и применения.

Жесткие каналы для кабеля

Для изготовления жестких конструкций используется металл или пластик (поливинилхлорид). Короб может быть не оснащен крышкой, в этом случае в его стенках и дне имеются монтажные отверстия. Другой вариант – глухие конструкции с крышками, не имеющие отверстий. Кроме того, существуют комбинированные кабельканалы, не имеющие отверстий и не оборудованные крышками.

Достоинство перфорированных коробов заключается в их улучшенной вентиляции, а значит, и в более высокой электропроводимости размещенного в них проводника.

Выбирая тот или иной тип, следует учитывать место установки приспособлений. Например, проводка, прокладывание которой производится в каркасном доме, может быть помещена в металлический кабельканал, используемый для открытых линий.

Такие приспособления легко могут устанавливаться в потолки и перегородки, а также в фальшполы благодаря удобству крепления. Короб фиксируется к несущей конструкции с помощью саморезов, внутри него размещают электрические провода и пластиковыми хомутами закрепляют их к коробу.

Закрытые кабель каналы для электропроводки чаще всего монтируют к стенам или устанавливают на потолке. Фиксируют их с помощью саморезов, закручиваемых в монтажные отверстия.

Предлагаемые на современном рынке кабельканалы имеют разнообразную цветовую гамму, поэтому можно выбрать изделия, тон которых наилучшим образом подойдет для конкретно взятого интерьера. Цена коробов никак не зависит от их цвета. А вот приспособления, украшенные рисунком, нанесенным методом фотопринта, считаются дизайнерскими изделиями и имеют более высокую стоимость.

Кабельный канал может иметь различные размеры, эти изделия бывают стандартными или широкими. Последние применяются при работах, связанных с многопроводным монтажом. Для изоляции каждого из шлейфов от соседних широкие кабельканалы разделяются перегородками.

Особенности жестких каналов

Наиболее элегантными являются алюминиевые кабельные каналы. Особенно высоким спросом пользуются приспособления, произведенные в Италии и Германии. Они комплектуются крышкой, имитирующей с внешней стороны древесину или другой материал.

Размеры сторон изделий бывают различными – от 70х100 мм до 600х1000 мм. Сфера применения первых – проводка сигнализации в жилых или рабочих помещениях, а вторые предназначены для защиты толстых кабелей. Ширина стенок также может колебаться в пределах 0,7-2,4 мм.

В комплект поставки кабельканалов входят дополнительные элементы (повороты, углы, крестовины и т.д.), которые позволяют при установке придать конструкции монолитный вид.

Гибкие защитные каналы

Появление гибких защитных каналов было продиктовано необходимостью ведения проводки по стенам сооружений, имеющих архитектурные неровности. Если в этих условиях использовать жесткие каналы, они будут в точности повторять перепады плоскостей, что испортит внешний вид. Если в кирпичных или бетонных зданиях стены можно более-менее выровнять, то в деревянных традиционное выравнивание неприменимо. В этом случае гибкие кабельканалы станут отличным решением.

Существуют следующие разновидности гибких защитных каналов:

  • Трубчатые. Как правило, их применяют при переходе на дверную плоскость.
  • Резиновые.
  • Гибкие цепи (так называемые траки).
  • Изготовленные из мягкого пластика путем отливки.

Поскольку производство гибких кабельканалов достаточно сложное и трудоемкое, они в сравнении с жесткими имеют более высокую цену.

Траки широко используют в условиях частного домостроения для подсоединения небольших бытовых станков, а также на заводах и фабриках в целях подключения рабочего оборудования. Ширина этих приспособлений может быть от 20 до 234 мм.

Резиновые кабельканалы, как и выполненные из мягкого пластика, благодаря большой толщине стенок обеспечивают надежную защиту электрических проводников от различных повреждений. Они хорошо подходят для помещений с высокой влажностью (исключение – парилка в бане или сауне).

Трубчатые каналы представляют собой полосу из металла, свитую спиралью. Ее главным преимуществом является возможность изгибаться в разные стороны без вреда для конструкции. Внутрь приспособления укладывается гибкий провод. Как правило, с помощью этих каналов подключаются электрические дверные замки.

Материалы, используемые при производстве кабельканалов

Для изготовления этих изделий используются:

  • Алюминий.
  • Сталь с цинковым покрытием.
  • Пластик.

Пластиковые приспособления обычно устанавливаются на стенах, а также под потолками. Металлические кабельные каналы могут монтироваться на пол, поскольку они устойчивы к высоким нагрузкам.

Разновидности кабель-каналов на видео:

Оцинкованная сталь

Для изготовления защитных приспособлений из этого материала применяется цельный прокатный профиль, покрытый цинком и окрашенный полимерами.

Эти каналы невосприимчивы к воздействию огня. Их используют для установки пожарных систем, а также механизмов оповещения и видеонаблюдения.

К достоинствам металлических кабельных каналов относятся:

  • Высокая степень защиты электрического кабеля от механических внешних факторов и электромагнитных волн.
  • Легкость установки.
  • Пожарная безопасность.
  • Наличие легкосъемной защелкивающейся крышки.
  • Исполнение в различных цветах.

Защитный короб из металла нередко используется в офисных помещениях для укладки кабелей малого сечения, поскольку он успешно заменяет пластиковые приспособления.

Анодированный алюминий

Алюминиевые кабельканалы чаще всего применяются на складах, а также в условиях промышленных предприятий при монтаже открытых линий. В более редких случаях они находят место в домашнем интерьере, выдержанном в стиле хай-тек.

К основным преимуществам этого материала относятся:

  • Устойчивость к электромагнитным импульсам.
  • Невосприимчивость к солнечному ультрафиолету.
  • Высокая ударопрочность.
  • Устойчивость к температурным перепадам.
  • Пожарная безопасность.

Слабым местом такой конструкции является сложность установки. Для крепления канала и крышки используются дюбели, поэтому без специального инструмента при монтаже не обойтись.

Огнеупорный пластик

Конструкции из этого материала распространены наиболее широко. Кабели укладываются внутри закрытого защитного канала, который может иметь различное сечение – круглое, прямоугольное или треугольное, а также плоское.

Приспособления выполняются в различных цветах и могут иметь любые размеры.

К достоинствам пластиковых конструкций относятся:

  • Невосприимчивость к коррозии.
  • Простой механизм крепления.
  • Возможность быстро отрезать кусок короба нужной длины.
  • Устойчивость к температурным перепадам.
  • Маленький вес.

Приспособления, выполненные из пластика, оснащаются крышкой, которая легко устанавливается и снимается без использования инструментов.

Особенности установки кабельканалов

Теперь разберемся с некоторыми нюансами монтажа защитных коробов для электропроводки – их необходимо знать, чтобы при установке не допустить ошибок:

  • Жесткие конструкции должны монтироваться только на ровные поверхности.
  • Установка должна начинаться от электрического элемента или осветительного прибора. Вести канал от распаячной коробки – ошибка.
  • Стыкуя участки друг с другом, необходимо оставлять между ними зазор, чтобы при необходимости компенсировать возможное тепловое расширение. Величина этого расстояния должна составлять 1,5-2 мм.
  • Монтаж коробов на неровных стенах должна производиться без натяжки, чтобы конструкция слегка провисала.
  • Крепление канала к гипсокартонным перегородками должно производиться маленькими саморезами, имеющими плоскую головку и длину 1,5 см.
  • Интервал между монтажными отверстиями должен составлять от 30 до 50 см.
  • Для подрезки алюминиевых и стальных каналов можно использовать ножовку по металлу. Пластиковые и резиновые короба подрезаются острым ножом.

Наглядно про монтаж на видео:

Установка защитных кабельканалов не относится к сложным процедурам. Выполнить ее своими руками или обратиться за помощью к профессиональному электрику – каждый решает сам.

Заключение

В этом материале мы разобрались, для чего нужны защитные короба для электрической проводки, а также рассмотрели разные виды существующих кабель каналов и материалы, из которых они производятся. Надеемся, что полученные знания помогут вам выбрать защитные приспособления для электропроводки своего жилища, а при необходимости – установить их без посторонней помощи.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
