Электрический трубогиб против рукодельного – выбираем станок

Какой трубогиб выбрать.

Последовательность выбора трубогиба:

1. Выбираем трубогиб по способу гибки

• Гибка способом наматывания

Описание гибки способом наматывания. Труба одетая на дорн трубогиба зажимом прижимается к ручью подвижного гибочного ролика, который поворачиваясь вокруг своей оси вместе с зажимом тянет за собой трубу, наматывая ее на ручей гибочного ролика до требуемого угла гиба.

Применение трубогибов, работающих способом наматывания. Трубогибы работающие способом намотки применяется для изготовления сложных пространственных деталей требующих особой точности и повторяемости во всех сферах машиностроения, авиа и ракетостроения, производства мебели, полотенцесушителей и т.п. из любых типов труб, в том числе тонкостенных из стали, нержавеющей стали, меди,алюминия, титана и их сплавов.

К трубогибам, работающим способом наматывания относятся:

Автоматические дорновые трубогибы:

Автоматический дорновый трубогиб – это всегда 3-х координатный трубогиб, осуществляющий гибку труб без участия человека. Оператор только устанавливает трубу в станок и после гибки снимает со станка готовое изделия. Проектирование детали и задания ее параметров происходит на мониторе трубогиба с помощью программы.

Полувтоматические дорновые трубогибы:

Полуавтоматический дорновый трубогиб может быть 2-х или 3-х координатный с 2-мя или 3-мя программируемыми координатами. На нем выдвижение трубы в точке начала очередного гиба и поворот трубы в пространстве- выполняются оператором вручную, а установка угла гибки, скорости гибки, нулевой точки гиба, а так же сам гиб – автоматически с помощью ЧПУ.

Ручные дорновые трубогибы:

– CM-30 серии PARTNER.

Ручной дорновый трубогиб может быть 2-х или 3-х координатный с 2-мя программируемыми координатами. На ручном трубогибе все операции: гиб, выдвижение трубы в точку начала очередного гиба и ее поворот в пространстве, выполняются вручную.

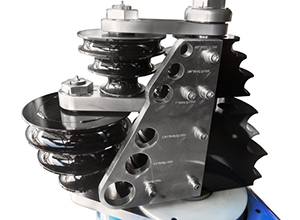

Описание гибки способом обкатки. Труба прижимается обкаточным роликом к ручью неподвижного гибочного ролика трубогиба. В процессе движения обкаточного ролика вокруг неподвижного гибочного ролика, труба изгибается до требуемого угла гиба

Применение трубогибов, работающих способом обкатки. Трубогибы работающие способом обкатки применяются при изготовлении простых, несложных деталей, типа отводов, калачей в частности при строительстве и ремонте систем водо – газо – электроснабжения

К наиболее продвинутым среди трубогибов, раотающих способом обкатки, относится:

Полуавтоматический трубогиб бездорновой гибки RE-60 серии TECHNIC.

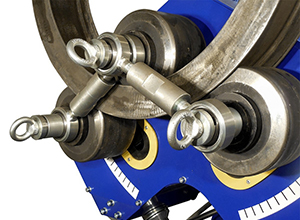

• Гибка труб и профилей способом вальцовки

Описание гибки способом вальцовки. Труба зажимается между 3-х роликов трубогиба и за счет силы трения прокатывается между ними до получения дуги требуемого радиуса

Применение трубогибов, работающих способом наматывания. Трех-роликовая (вальцевая) гибка труб – применяется при больших радиусах гиба для изготовления колец, сегметных дуг, спиралей, винтовых лестниц, каркасов теплиц, навесов, козырьков, эленгов, ангаров и т.д.

Для вальцевой гибки труб и профильного проката предназначены профилегибы:

Электрические трубогибы 3RE-60 серии БМК-55;

Электрические трубогибы 3RE-80 серии БМК-55У;

Электрические трубогибы 3RE-30 серии JUNIOR;

Ручные трубогибы 3RM-30 серии START.

2) Выбираем модель трубогиба в зависимости от максимального наружного диаметра используемых Вами труб (Dн), радиусов (Rо) их гибов.

Определяем по таблице типы трубогибочных станков которые обеспечат гибку используемых труб на нужный радиус

Трубогибы ручнойе СМ-30 серии PARTNER
Трубогибы полуавтоматические СЕ-30 серии PARTNER Трубогибы автоматические СЕ-30 серии PARTNER.3Х
Трубогибы полуавтоматические СЕ-51 серии MASTER Трубогибы автоматические СЕ-51 серии MASTER.3Х

Rо – радиус гиба по оси трубы.

3) Выбираем модель трубогиба в зависимости от радиуса гиба (Rо) и соотношения (А) толщины стенки трубы (S) к ее наружному диаметру (Dн)

min Ro =150 мм – для Трубогиб ручной RМ-60 серии START и Трубогиб RE-30 серии JUNIOR
min Ro= 300мм – для Профилегиб RE-60 серии БМК-55 и Профилегиб RE-80 серии БМК-55У

4) Определяем конкретную модель и модификацию трубогибочного станка исходя из:

• Имеющегося бюджета
• Сроков поставки трубогиба
• Производительности трубогиба
• Потребляемых трубогибом ресурсов (энергопитание)
• Потребляемых трубогибом расходных материалов
• Организации сервисного обслуживания трубогиба
• Сроков обучения персонала работе на трубогибе
• Потребности в фундаменте для установки трубогиба
• Условий эксплуатации трубогиба
• Потребности в шеф-монтаже трубогиба и пусконаладочных работах
• Стоимости и сроков изготовления оснастки под заказ и возможности ее самостоятельного изготовления

5) Модельный ряд трубогибов, производимых ООО”Балтийская Машиностроительная Компания”

• Ручные дорновые трубогибы СМ-30 серии PARTNER в 2-х и 3-х координатном исполнении
• Полуавтоматические дорновые трубогибочные станки СЕ-30 серии PARTNER в 2-х и 3-х координатном исполнении
• Автоматические дорновые трубогибочные станки СЕ-30 серии PARTNER.3X
• Полуавтоматические дорновые трубогибочные станки СЕ-51 серии MASTER
• Автоматические дорновые трубогибочные станки СЕ-51 серии MASTER.3X
• Полуавтоматические дорновые трубогибочные станки СЕ-80 серии PROFi
• Автоматические дорновые трубогибочные станки СЕ-80 серии PROFI.3X

• Трубогиб бездорновый RE-60 серии TEHNIC

Профилегибы (3-х роликовые вальцевые трубогибы)

• Трубогиб ручной RМ-30 серии START
• Трубогиб RE-30 серии JUNIOR,
• Профилегиб RE-60 серии БМК-55
• Профилегиб RE-80 серии БМК-55У

Эта статья про этапы выбора трубогиба – интеллектуальная собственность ООО “Балтийской Машиностроительной Компания” Любое копирование этой статьи полное или частичное являеся нарушением авторских прав владельца.

БАЛТИЙСКАЯ
МАШИНОСТРОИТЕЛЬНАЯ
КОМПАНИЯ

198097, Россия, Санкт-Петербург, пр. Стачек 47
(территория ОАО “Кировский завод”)
Телефон/факс: +7 (812) 331-08-40, 331-39-70
Телефон по Кировскому заводу: 71-340, 71-390

125599, Россия, г. Москва, 78 км МКАД, д.14, корп. 1
Телефон/факс: +7 (495) 133-94-72

Преимущества и недостатки электрических трубогибов, правила использования

Под электрическим трубогибом следует понимать устройство, предназначенное для гибки труб любого диаметра, работающее от электропривода. В данной статье мы расскажем, как работает электро трубогиб, каковы его разновидности, и в чем преимущества электрического оборудования перед ручными аналогами.

Стоит отметить, что электрические трубогибы применяют преимущественно на промышленных предприятиях, поскольку они рассчитаны на большие масштабы работ и предназначены для сгибания труб даже с очень тонкими стенками.

Достоинства и недостатки

Любое оборудование, даже очень качественное, имеет как свои положительные, так и отрицательные характеристики.

Среди достоинств электрического трубогиба можно выделить:

• высокая скорость работы;
• универсальность;
• хорошая производительность;
• точная работа;
• функционирование в автономном режиме.

Иными словами трубогиб способен функционировать очень быстро, а настройки некоторым типам приборов можно задать с помощью специальных программ. Следовательно, оборудование работает полностью автоматически без вмешательства человека. Возможности такого прибора позволяют выполнить гибку с точностью до градуса.

Однако самое главное преимущество электрического трубогиба в том, что исключается необходимость применять мускульную силу. Все что требуется от оператора – настроить оборудование под необходимые параметры. Так что без особых физических усилий можно быстро и качественно выполнить большой объем работы.

Тем не менее, стоит отметить и некоторые несовершенства оборудования данного типа:

• высокая стоимость;
• габаритность;
• необходимость подключения к сети и дополнительные издержки.

Промышленные автоматические трубогибы, которые устанавливают в промышленных цехах, как правило, очень большие и тяжелые, да и по цене они недоступны обычным потребителям. А вот для запуска собственного бизнеса, приобрести такое оборудование будет вполне целесообразно.

Обратите внимание, что ряд больших сложных станков требуют питания от промышленной электросети с напряжением в 380 В, так что при покупке оборудования этот момент стоит уточнить.

Сферы применения электрических трубогибов

Поскольку возможности электрических трубогибов практически неограниченны, с их помощью можно создавать самые различные конструкции и объекты.

В частности, пригодится такой станок для изготовления:

• системы теплого пола из пластиковых труб;
• создание элементов декора в стиле хай-тек;
• изготовление контуров для полотенцесушителей;
• создание металлоконструкций для винтовых лестниц;
• производство декоративных ограждений.

Устройство и принцип работы трубогиба с электроприводом

Основная нагрузка при работе трубогиба с электроприводом приходится на мощный двигатель. Именно он передает на изгибаемый элемент вращательную нагрузку. На ротор надеваются различные насадки, форма которых зависит от ожидаемого результата.

Кроме того, строение трубогиба включает такие детали:

• корпус;
• зажимные устройства;
• крепления;
• контрольную панель.

Если это более дешевый вариант для обычных пользователей, в нем, как правило, присутствуют кнопки для настройки и контрольную панель. На промышленных станках данного типа устанавливают дисплеи, с помощь которых производится настройка.

Основные функции зажимов заключаются в:

• надежной фиксации обрабатываемой детали;
• защите работника от возможных травм.

Крепежи также служат для удерживания сгибаемого элемента в нужном для работы положении.

Некоторые предприятия используют электрический гидравлический трубогиб, который осуществляет гибку не за счет вращательного момента поступающего от двигателя, а посредством насадки на роторе, которая передает нагнетаемое движком давление на сгибаемый элемент. Однако подобные приспособления используются не очень часто.

В чем разница между ручными и стационарными ЭТ

С точки зрения прочности и долговечности гнутые конструкции считаются более качественными. То есть при наличии трубогиба можно обойтись без соединительных элементов (фитингов).

Кроме того, приобретение фитингов делает прокладку трубопровода более затратной, а места соединения создают риск протечек.

Приспособления для гибки труб с электрическим приводом могут быть двух типов, различных по принципу работы:

• ручные устройства;
• оборудование стационарного типа.

Трубогибы стационарного типа

Для стационарного оборудования требуется выделить отдельное место, поскольку они отличаются большим весом и размерами. В таких моделях ЭТ предусмотрена крепкая большая рама, которая поддерживает достаточно мощный двигатель.

Подобные устройства могут работать с трубной продукцией всевозможных типов и размеров. В частности, ими можно обработать профильные стальные трубы с тонкими стенками, изделия с крупным сечением и толстыми стенками, применяемые в водопроводных магистралях с высоким давлением.

По сравнению со стационарными устройствами, ручные ЭТ обладают более ограниченными возможностями, хотя для своих целей они также могут быть очень полезными.

ЭТ ручного типа

Одним из главных достоинств таких приборов является их компактность. Они имеют достаточно небольшой вес, их легко переносить, а выполнять работу на них можно в любом удобном месте.

Как правило, электрические трубогибы такой конструкции применяют для работы с пластиковыми и металлическими изделиями, у которых сечение не превышает 40-50 мм, а стенки имеют среднюю толщину. Обычно профильные трубы на ручных трубогибах с электроприводом не сгибают, хотя это вполне осуществимо, если у изделия небольшое сечение и толщина стенок.

Разновидности электротрубогибов

Механизм работы у электротрубогибов может отличаться. Рассмотрим некоторые разновидности таких изделий.

Наматывающие станки. В данном случае на приборе установлен специальный вал, который прокатывают по закрепленной в станке трубе, создавая тем самым сгиб нужной конфигурации.

Обкатывающие трубогибы. Такие приборы имеют парные валики. Механизм воздействия у такого оборудования называется бездорновым. Особенность таких трубогибов заключается в ограниченном угле изгиба изделий, который совпадает с диаметром зафиксированного вала. Обычно в комплекте с оборудованием данного типа прилагается набор различных валиков, призванных увеличить возможности прибора.

Изделия с вальцовочным механизмом. В подобных трубогибах установлены три ритмично работающих вальца. Оборудование такого типа часто применяют при изготовлении декоративных украшений из профильных труб.

С выдавливающим принципом действия. Это наиболее распространенный тип изделий, по форме напоминающий арбалет. При этом труба фиксируется с двух сторон, а изгиб производится способом выдавливания. Конфигурация сгиба зависит от типа насадки. Однако работа на таком оборудовании занимает достаточно много времени.

Как собрать ЭТ самостоятельно

При желании, можно собрать трубогиб с электроприводом своими руками, достаточно лишь выполнить ряд последовательных действий.

На начальном этапе стоит решить, какой будет рама у прибора. Собрать такую конструкцию можно из прямоугольных профильных труб с толщиной стенки в 3 мм.

На конце профиля в 3 см от торца выполните отверстие сечением, равным размерам оси.

Следующий шаг сборки электрического трубогиба своими руками включает несколько действий:

• На каркас монтируют рычаг управления с подвижным колесом, приводящим в движение ремень.
• Устанавливают стационарное колесо.
• Закрепляют падающий вал. В торцевой части вала размещают шкив с ременной передачей от движка.
• На втором торце станины располагают звезду для ведущей передачи.
• Последним прикрепляют второй вал.

Далее можно приступить к обрезке профиля. Степень обрезки этой детали будет зависеть от желаемого угла изгиба с учетом запаса в 5 см. Все лишнее можно будет обрезать ножовкой по металлу.

Ось, на которой будет установлено колесо и рычаг, легко изготовить самостоятельно:

• вам понадобятся две стальных пластины шириной, равной диаметру оси и толщиной в 5 мм;
• сложив вместе стальную трубу и эти две пластины, нужно произвести сварку конструкции.

Теперь можно браться за сборку всего механизма.

Сделать это можно в несколько шагов:

1. Готовую раму из профиля нужно надежно зафиксировать в тисках.
2. Теперь устанавливаем ось в проделанные заранее отверстия.
3. Производим стыковку оси с ручкой и колесом.
4. Надежно затягиваем колесо болтом.
5. В конце монтируем фиксатор со шпилькой.

Поскольку приведение в действие собираемого собственноручно трубогиба задумывалось посредством подключения к электросети, последнее, что нужно сделать – подсоединить к станку электропривод. Это приспособление будет заставлять вал вращаться.

Таким образом, можно сказать, что трубогибы электрического типа отличаются своей эффективностью и многофункциональностью. Кроме того, способность быстро выполнять работу делает их незаменимыми на промышленных предприятиях и при выполнении работ на профессиональном уровне.

Вместе с тем, стоит помнить, что ввиду высокой стоимости такого оборудования, выбирать его следует очень тщательно. Если вы не уверены, какое именно устройство лучше приобрести – обратитесь к специалистам за советом. Тем не менее, для домашнего пользования в продаже можно найти более доступные по цене и не такие громоздкие ручные трубогибы, которые идеально подойдут для новичков.

10 лучших трубогибов

Характеристика в рейтинге

Каждый, кто хоть раз пытался согнуть трубу без специального инструмента, знает, насколько это сложный и энергозатратный процесс. Если металлический пруток легко принимает самые замысловатые формы, то труба постоянно норовит сломаться или сплющиться. С профильной трубой дела обстоят еще сложнее. У нее есть прямые углы и грани, на которые и приходится основная нагрузка при сгибании.

Так что делать? Ответ прост – существует специальный инструмент, называемый трубогиб. Он легко гнет трубу под любым углом вплоть до 180 градусов. Условно трубогибы можно поделить на три категории:

1. Механические или ручные. Это самые простые конструкции, в которых вы сами устанавливаете угол изгиба, после чего прокатываете трубу через валики, придавая ей нужную форму. Работать с таким инструментом довольно сложно, да и точностью он не отличается. Зато стоит дешевле и не занимает много места.
2. Гидравлические. Здесь основное усилие принимает на себя инструмент. Его гидравлический привод продавливает трубу и придает ей нужный изгиб. Вам остается просто контролировать процесс сжатия. Стоит такой трубогиб дороже механического, но и работать с ним гораздо проще.
3. И самый лучший инструмент в плане удобства и надежности – электрический. Здесь от вас требуется только включать и выключать привод, который давит на гидравлику или редуктор. Это самый дорогостоящий вариант, и покупать его для бытового использования не имеет смысла. Зато он способен согнуть трубу практически любого диаметра и конфигурации.

Какой из этих инструментов лучше или хуже, сказать сложно. Все зависит от того, какие цели вы перед ним ставите. Для нечастого использования вполне подойдет ручной трубогиб, особенно если вы планируете гнуть трубу небольшого диаметра. С профильной трубой лучше справляется гидравлический или электрический инструмент. К тому же он способен работать в промышленном масштабе, а вам не придется прилагать к процессу существенных усилий. И если вы уже определись с выбором, но не знаете какую марку взять, вам поможет наш рейтинг, в который мы отобрали лучшие варианты сразу в трех категориях.

Лучшие трубогибы механического типа

Ручные трубогибы бывают на станине и без нее. Первый вариант требует места, и стоит дороже. Зато он способен работать с большим диаметром и управлять им куда легче. Ручные инструменты, в плане обращения с ними, сложнее, но и стоят дешевле. Профильная труба также поддается сгибанию в них, но всегда есть ограничения по размеру сечения. Суть в том, что используя исключительно ручную силу, вы просто не сможете продавить толстостенную трубу. Также у ручных трубогибов есть ограничение на максимальный угол изгиба. Согнуть материал под 180 градусов с их помощью не получится. Как правило, максимальный поворот составляет 90 градусов, и это следует учитывать при покупке.

4 Blacksmith MTB10-40

А это, безусловно, лучший трубогиб ручного типа, который нам удалось найти. Преимуществ здесь масса. И начнем с удобства. Несмотря на то, что у него отсутствуют гидравлические и электрические приводы, работать с ним максимально просто и удобно. Вы заводите трубу между тремя роликами, два из которых снизу, и прижимаете ее верхним валиком. Далее необходимо просто крутить ручку, и труба начнет гнуться, не ломаясь и не плющась. Чтобы увеличить угол, необходимо посильнее прижать верхний валик, и все.

Усилия при прогоне трубы минимальные, так же как и давлении валиком. Все предельно просто и понятно, но есть один важный недостаток, который и послужил поводом для размещения данного инструмента на таком месте в рейтинге. Здесь очень сложно контролировать угол изгиба. Вы не знаете, как сильно изогнется трубу, так как это зависит от многих факторов, в том числе от толщины стенки, а также диаметра. Для работы с этим трубогибом необходим некоторый опыт, который, кстати, приходит довольно быстро.

3 Yato

Если вы домашний мастер, и столкнулись с необходимостью согнуть небольшую трубку, но не готовы тратиться на дорогостоящий инструмент ради его однократного или редкого использования, то этот вариант специально для вас. Это ручной трубогиб по самой привлекательной цене на рынке. Всего 700 рублей, и это не шутка. Просто он не рассчитан на работу с большим диаметром и максимум его возможностей тонкая труба в 20 миллиметров. Конечно, на производствах таким инструментом не воспользуешься, но для дома он подойдет в самый раз.

Также тут есть измерительная шкала, и это одно из главных преимуществ данного трубогиба. С ним вы сможете согнуть трубу под нужным вам углом, и не придется постоянно проводить замеры и подгонки. Просто выставляет нужный угол изгиба, и начинаете работать. Фиксатор сам остановит инструмент в нужный момент, а вы получите необходимый угол. Проще говоря, это незаменимый инструмент для домашнего мастера, который, к тому же не займет у вас много места и не потребует стационарного размещения.

2 STALEX MPB-25S

Если максимальный диаметр трубы, которую вы планируете сгибать, не превышает 40 миллиметров, а необходимый угол изгиба равен 90 градусам, то этот инструмент специально для вас. Это самый простой, и в то же время надежный трубогиб без стационарной станины. Им можно пользоваться как на весу, если сгибаете трубу малого диаметра, так и с креплением к верстаку или любой другой поверхности. В основание инструмента имеются крепежные болты, и его легко монтировать и убирать после работы.

Кроме того, порадует покупателей цена. Это один из самых недорогих инструментов в своем классе. Да, есть модели и дешевле, но с такими параметрами вы вряд ли что-то найдете. Следует понимать, что это полупрофессиональный инструмент, и его можно нагружать по полной, не боясь выхода из строя. Станина и все элементы выполнены из прочной, толстостенной стали, а ролики не стираются в течение долгого времени, даже при самом интенсивном использовании.

1 BLACKSMITH MB32-25

Данная немецкая компания давно находится на рынке инструментов, и зарекомендовала себя как надежный и проверенный производитель. Их продукция всегда отличается высоким качеством, долговечностью и универсальностью. Например, данный трубогиб способен работать как с профильной трубой, так и с обычной. Диаметр при этом колеблется от 10 до 70 миллиметров. Все что нужно – это сменить ролик, и настроить угол изгиба. Кстати, угол здесь тоже очень большой и достигается 140 градусов.

Теперь о недостатках, а они тут тоже есть. Точнее один – высокая цена. Это самый дорогой ручной трубогиб, и даже, несмотря на то, что его можно смело назвать лучшим, купить такой инструмент может далеко не каждый. Да, по большому счету, в быту он и не нужен. Это скорее полупрофессиональный инструмент. Он отлично подойдет для автомастерских или небольших цехов металлоконструкций. Установив его в обычном гараже, вы просто потеряете все место. Нет, сам трубогиб небольшой, но для того чтобы завести в него трубу требуется свободное пространство.

Лучшие трубогибы с гидравликой

В плане работы гидравлические трубогибы куда проще. Здесь вам не приходится самостоятельно прижимать трубу и протаскивать ее через валики силой собственных рук. Легкое нажатие одной рукой при помощи давления жидкости изгибает трубу под любым углом. Главное, не перестараться и не сломать ее. Особенно это касается профильной трубы, которая требует бережного отношения к себе и легко ломается, если давление на ее стенки хоть немного превышает норму.

3 Voll V-Bend

Белорусская компания Волл производит трубогибы в различной конфигурации. Данная модель гидравлическая и предназначена для сгибания труб от 20 до 70 миллиметров. В качестве направляющей задействуется валик из прочной, легированной стали. Он имеет установленный угол, и не дает трубе согнуться больше нормы. Давление на трубу оказывает гидравлический привод высокой мощности. Его максимальное давление – 12 тонн, и это очень много, учитывая сравнительно небольшой размер станка и отсутствие стационарной установки.

То есть, установить станок можно, но придется прикручивать его к столу или верстаку. Сделать это довольно просто, достаточно зафиксировать его двумя болтами. Прочная фиксация тут не нужна, так как мощный гидравлический привод легко сгибает трубу и не требует от вас применения физической силы. Также порадует покупателей цена. Несмотря на высокую мощность и лучшие показатели в работе, стоит трубогиб сравнительно дешево, и это одно из его главных преимуществ.

2 Stalex MHPB-1A HHW-1A

По своей сути, трубогиб очень простой инструмент, и изготовить его можно своими руками. Например, данный станок выглядит очень кустарно, хотя и произведен в заводских условиях. Здесь есть как свои достоинства, так и недостатки. Начнем с первых: цена. Это самый дешевый трубогиб с гидравликой, и если вы внимательно посмотрите на его конструкцию, поймете, почему это так. Инструмент выполнен в виде небольшой станины, в которую установлен обычный автомобильный домкрат. Именно он гнет трубу, укладывая ее на специальный валик, уже имеющий необходимый угол наклона. Все что вам нужно, накачивать домкрат, пока труба полностью не ляжет на основание.

Кстати, профильная труба здесь не согнется. Во-первых, для нее нет специального валика, а во-вторых, такой метод изгиба просто сплющит стенки и сломает конструкцию. В комплекте с инструментом также идет набор валиков, изготовленных из высокопрочной легированной стали. По крайней мере, так указывает производитель, а судя по отзывам, сталь не такая уж и прочная. То есть, для бытового использования этот станок подойдет отлично, но если у вас даже небольшой цех металлоконструкций, лучше подобрать модель помощнее и понадежнее.

1 VIRAX 240233

Первое, что бросается в глаза при взгляде на этот инструмент – цена. Она действительно может шокировать, но лишь до тех пор, пока не посмотришь на технические характеристики. По сути, это профессиональный инструмент, предназначенный для частого использования и сгибания труб самого большого диаметра. Максимальный размер составляет 80 миллиметров, и это действительно много. При этом вам не придется прилагать усилий, так как трубогиб оснащен лучшей гидравликой, с максимальным давлением в 15 тонн.

Угол изгиба также очень большой, но меняется в зависимости от выбранного диаметра трубы. Например, сгибая максимальный размер, угол, которого удастся достичь, будет всего 90 градусов. Зато трубы меньшего диаметра можно сгибать до 180 градусов, то есть до полной закольцовки. Конечно, приобретать такой инструмент для бытового использования смысла не имеет. У него слишком высокая мощность и технические параметры. Да и установить его будет непросто, если у вас нет обширного цеха или лишних 30 квадратных метров в гараже, чтобы свободно заводить трубу в станок и принимать ее с обратной стороны.

Лучшие трубогибы с электрическим приводом

Электрические трубогибы, как видно из названия, гнут материал при помощи электрического мотора, но и их можно разделить на несколько категорий. У одних принцип работы схож с ручными, то есть вы сами выставляете угол изгиба, прижимая верхний валик, а электрический привод прокатывает трубу. Другие работают через гидравлику. То есть все то же самое, но нажимает на домкрат мотор, а не человек. В любом случае, процесс работы существенно упрощается, и конечно, ускоряется.

3 Зубр Эксперт 23522-H7

Перед нами лучший инструмент для бытового применения. Он не подойдет для производства, так как у него слишком маленький диаметр сгибаемой трубы, да и мощности недостаточно. Например, с медной или даже стальной трубкой диаметров 20 миллиметров, станок справится без труда, и это его предел.

Главное преимущество здесь – удобство. Все что вам нужно, вложить в инструмент трубу, и нажать ручку, расположенную на рукоятке. Встроенный электромотор подожмет трубку и уложит ее на валик, имеющий определенный угол. В комплекте с инструментом идет несколько валиков, предназначенных для различных диаметров, а также углов изгиба. Очень простой и одновременно нужный в хозяйстве инструмент. К тому же, по самой привлекательной цене. Менее 10 тысяч рублей. И это лучшая цена за трубогиб на рынке.

2 TOR HHW-G76

А это уже полноценный станок, способный сгибать любой материал под любым углом. Профильная труба для него не проблема, а максимальный диаметр составляет 80 миллиметров. Конечно, для бытовых нужд такой станок не подойдет, точнее, в нем нет необходимости, зато для цеха металлоконструкций он просто незаменим, да и стоит вполне приемлемо, так как изготовлен в России, а не экспортирован.

На станке установлен двухкиловатный двигатель, а управление можно вывести как на ручной, так и на ножной привод, в зависимости от поставленных задач и личного удобства. Правда, электрический привод не прижимает трубу, то есть, регулировать прижимной валик придется вручную. Но сделать это довольно просто благодаря червячному приводу. После того, как угол выставлен, вам остается нажать на педаль, и прокатить трубу через валики. Обратный прокат еще больше увеличит угол изгиба. Данная технология проката позволяет согнуть любую трубу без изломов и сплющиваний.

1 Virax Eurostem II

Перед нами лучший трубогиб в максимально компактном форм-факторе. Здесь всего один недостаток, и это цена. Прибор действительно стоит дорого, и стоит ли тратить на него такие деньги? Вопрос сложный. С одной стороны, инструмент очень удобный, так как приводится в действие всего одной кнопкой, и на нем легко выставлять необходимый угол изгиба. С другой стороны, максимальный диаметр трубы составляет всего 30 миллиметров, а профильная труба и вовсе не поддается сгибанию.

По сути, такой инструмент идеально использовать в бытовых условиях. Он легко согнет любую небольшую трубку до нужного вам угла, а сам станок не требует стационарной установки. Но для быта стоит он слишком дорого. Что же касается производства, даже небольшого, то показатели инструмента и его технические характеристики слишком низкие. Диаметр трубы небольшой, а мотор, приводящий в движение механизм, не кажется прочным и долговечным. Хотя, это ощущение может оказаться ошибочным.

6 лучших трубогибов

*Обзор лучших по мнению редакции expertology.ru. О критериях отбора. Данный материал носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.

Для придания трубам необходимого радиуса изгиба требуется специальное приспособление. Станок для вальцовки или трубогиб находит широкое применение, он используется при монтаже водопровода и газовой магистрали, с его помощью осуществляется ремонт сантехсистем работниками коммунальных служб. На отечественном рынке есть много интересных предложений, которые отличаются как ценой, так и конструкцией. Сделать правильный выбор помогут рекомендации экспертов.

Как выбрать трубогиб

Мы отобрали в наш обзор 6 лучших трубогибов. Купить эти модели можно в торговой сети нашей страны. При определении мест в рейтинге учитывалось мнение экспертов и отзывы потребителей.

Рейтинг лучших трубогибов

Лучшие ручные трубогибы

С помощью мускульной силы оператора приводится в действие ручной трубогиб. Чаще всего такое приспособление используется для работы с мягкой “цветниной” или тонкостенными стальными заготовками. Приспособление становится незаменимым помощником при выездных монтажных работах. Экспертам понравились следующие модели.

Smart&Solid BendMax-300

Главным преимуществом ручного трубогиба Smart&Solid BendMax-300 является прочность конструкции. Для изготовления деталей производитель использовал сталь твердостью 42-48 HRC. Модель предназначена для работы с квадратными трубами с сечением от 15х15 до 40х40 мм. Толщина стенки может составлять 1,5-2,5 мм. Приспособление позволяет сгибать и профильные трубы (50х30х2 мм), если снять фиксирующие шайбы с регулируемых колец боковых оправок. Для защиты трубогиба от коррозии производитель применил двухслойное покрытие из цинка и порошковой краски. Приспособление оснащено закрытым подшипником, поэтому обслуживание значительно упрощается.

Эксперты отдали первое место модели за надежность и простоту эксплуатации. Пользователи оценили ценовую доступность и качественное изготовление.

Достоинства

• качественное изготовление;
• прочная конструкция;
• надежная защита от коррозии;
• доступная цена.

Недостатки

• не обнаружены.

Rothenberger “Минибенд”, для труб 1/4-5/16-3/8″

Надежным помощником для монтажников сантехсистем, а также специалистов по ремонту гидравлики и холодильных установок станет ручной трубогид Rothenberger “Минибенд”. Мобильное приспособление отличается небольшим весом (0,42 кг) и компактными размерами. Основное назначение модели – сгибание круглых труб на угол до 180 градусов. Это могут быть медные, латунные, алюминиевые и стальные заготовки с тонкой стенкой. Диаметр труб колеблется в диапазоне от 6 до 10 мм (1/4-3/8″).

Трубогиб занимает второе место в нашем рейтинге, уступая победителю в прочности и технических характеристиках. Пользователи довольны легкостью и компактностью приспособления, удобством пользования. Однако узкий диапазон применения многие потребители считают недостатком.

Достоинства

• легкость и компактность;
• можно работать на весу;
• хорошая точность гиба;
• качественное изготовление.

Недостатки

• узкая сфера применения.

“Yato”, 6-10 мм

Самой доступной ценой может похвастаться ручной трубогиб “Yato”. С его помощью можно работать с мягкими трубами диаметром 6-10 мм. Алюминиевые, латунные, медные и стальные заготовки допускается сгибать под углом до 180 градусов. На корпусе польский производитель нанес шкалу, по которой удобно точно определять угол гибки. Легкое (0,45 кг) и компактное устройство удобно в работе, заниматься монтажом или ремонтом трубопроводов можно в самых труднодоступных местах. Эксперты по достоинству оценили возможности приспособления, отдав ему призовое третье место нашего рейтинга.

Отечественные пользователи успели протестировать польское устройство. Из преимуществ они называют низкую цену, удобство в работе, хорошее качество гиба. К минусам изделия следует отнести небольшой люфт в подвижном соединении.

Достоинства

• легкость и компактность;
• доступная цена;
• точный угол гибки;
• защита от коррозии.

Недостатки

• небольшой люфт.

Лучшие гидравлические трубогибы

Своеобразной модернизацией ручных приспособлений становятся гидравлические трубогибы. За счет высокого усилия удается сгибать стальные трубы большого диаметра с увеличенной толщиной стенки. Строителям и монтажникам сантехсистем пригодятся следующие модели.

Zitrek SWG-2 068-1066

Гидравлический трубогиб Zitrek SWG-2 068-1066 завоевал первое место в нашем рейтинге за автономность работы. Чтобы эксплуатировать устройство, не требуется электроэнергия, благодаря этому монтировать трубопроводы удается на строящихся объектах без электросети. Приспособление пользуется популярностью у работников жилищно-коммунального хозяйства и строителей. Чешский производитель укомплектовал трубогиб специальной треногой, что позволяет устанавливать устройство в любом месте. Наличие набора гибочных сегментов позволяет работать с трубами диаметром 1/2-2 дюйма (толщина стенки до 4,5 мм).

Эксперты и пользователи лестно высказываются относительно качество изготовления трубогиба. Он ровно гнет, не течет, легко собирается.

Достоинства

• качественная сборка;
• высокая производительность;
• ровный гиб;
• хорошая комплектация.

Недостатки

• не обнаружены.

“Stels”, гидравлический, с башмаками 1/2″-1″, 8 тонн

Качественно выполнять гибку труб в холодном состоянии позволяет гидравлический прибор “Stels”. Он оснащен сменными насадками, благодаря которым можно работать с трубами диаметром 1/2-1 дюйма. Максимальный угол изгиба составляет 90 градусов. За создание мощного усилия (8 т) отвечает одноконтурная гидравлическая система, оснащенная пружинным возвратом. С его помощью легко контролировать движение поршня.

Эксперты оценили автономность устройства, в качестве рабочего места может быть не только мастерская, но и строительная площадка или место повреждения магистрали. Для удобства перемещения китайский производитель поставляет трубогиб в ударопрочном пластиковом чемоданчике. Модель уступает лидеру нашего рейтинга в функциональных возможностях и долговечности.

Достоинства

• доступная цена;
• автономность;
• пластиковый кейс;
• качественная сборка.

Недостатки

• ограниченный срок службы.

Лучшие электрические трубогибы

Чтобы выполнять большие объемы работ по гибке труб, требуется приспособление с электроприводом. Чаще всего такое оборудование предусматривает стационарную установку в мастерской или в производственном цеху. Эксперты высоко оценили технические характеристики следующей модели.

Blacksmith ETB40-50HV

Уникальным электрическим устройством является трубогиб Blacksmith ETB40-50HV. Стационарное оборудование питается от трехфазной сети (380 В), потребляемая мощность составляет 1,1 кВт. Трубогиб имеет тяжелое литое основание, из-за которого вес конструкции составляет 230 кг. Модель имеет 2 приводных вала и универсальную регулируемую оправку. В результате удается изгибать как квадратные трубы 20х20 мм, так и прутки диаметром до 20 мм. Дополнительно можно приобрести оправки под профильные трубы с сечением до 40х40 мм.

Педальное включение позволяет оперативно подавать заготовки руками. Вертикальное расположение трубогиба удобно при длительной работе оператора. Для мгновенной остановки двигателя имеется 2 аварийные кнопки. Устройство становится победителем в нашем рейтинге.

5 лучших трубогибов

Трубогибы позволяют сгибать круглые и квадратные трубы под различным углом для создания плавных поворотов при прокладке водяных коммуникаций, отопления, каркасных сооружений. Делится оборудование по величине опорных роликов и возможности работать с заготовками определенного диаметра. Их применение охватывает производственные цеха, изготовление водопроводов и отопительных систем при выездной работе, кузнечное дело, монтаж металлоконструкций. Из нашего рейтинга лучших трубогибов можно увидеть уже проверенное оборудование ручного, гидравлического и электрического типов, что облегчит выбор модели и вида для конкретной деятельности.

Лучшие ручные трубогибы

Это оборудование приводится в движение усилием оператора и позволяет сгибать заготовки диаметром до 32 мм.

Легкость использования зависит от длины и формы рычага. Трубогиб нуждается в закреплении на жесткой основе. Применяется при выездных монтажных работах и в мелкосерийном производстве изделий из труб.

Stalex TR-10 100308 — доступная цена и качество

Такой трубогиб лучший для небольшого предприятия или при изготовлении продукции в личной мастерской ввиду доступной цены от 4900 рублей и возможности работать с тремя диаметрами трубы не переставляя оснастку.

В конструкцию сразу заложено три варианта оправы с соответствующими вырезами на роликах, и высокий упор для зажима конца детали. На платформе предусмотрено три отверстия для крепления оборудования на верстаке.

Выполнено приспособление из инструментальной стали и окрашено порошковым напылением, что надолго защищает от коррозии.

Плюсы:

• стоимость от 4900 рублей;
• ось, на которой вращается матрица, из толстого болта;
• усиленная рамка из стали толщиной 6 мм;
• возможность работать с разными диаметрами труб без смены роликов, потому что все установлено сразу;
• подходит для диаметров заготовок на 20, 25 и 32 мм;
• выгибает до 180 градусов;
• компактные габариты 610х270х195 мм легко помещаются в багажник для транспортировки на место монтажа;
• приемлемая масса 15 кг для выездной работы.

Минусы:

• короткая ручка нуждается в удлинении, чтобы легче было выполнять гиб;
• сварочные швы низкого качества, поэтому перед длительным использованием стоит переварить их заново;
• отверстия для закрепления платформы диаметром 10 мм, а по инструкции этого же инструмента необходимо фиксировать его болтами М12, поэтому потребуется рассверлить;
• центральное отверстие на платформе близко к матричной форме и может мешать при работе с диаметром трубы 32 мм (нужно подумать куда перенести этот узел крепления).

Smart&Solid BendMax-200 — для профиля

Это лучший ручной трубогиб для работы с деталями квадратной или прямоугольной формы, потому что он собран из толстой стали, которая служит ключевым элементом при выдерживании нагрузок во время гиба.

Упорами являются два ролика в нижней части, а третий снабжен воротковой рукояткой для прокатки детали. Гиб осуществляется поэтапным нажимом винта с механическим приводом. На лицевой стороне корпуса наклеена шкала для определения угла гиба.

Плюсы:

• прочный корпус из толстой стали;
• удобная воротковая рукоятка с пластиковой обмоткой для прокатки детали;
• закаленная сталь на роликах с твердостью 42-48 HRC;
• можно использовать не закрепляя на верстаке;
• подходит для гибки профиля, литого квадрата;
• корпус разбирается путем раскручивания болтовых соединений, что открывает доступ для ремонта;
• ход винта четко контролируется двумя гайками;
• компактные габариты 230х440х460 мм;
• можно согнуть трубу диаметром от 15х15 мм до 40х40 мм;
• справится с толстым сечением стенки заготовки до 2 мм;
• подходит даже для стали Ст3.

Минусы:

• стоимость от 13400 рублей;
• привод на винте неудобен для закручивания ввиду тонкого стержня и отсутствия крупных ограничителей на торцах;
• при пережиме заготовки происходит вдавливание в насечку;
• масса 23 кг.

Лучшие гидравлические трубогибы

Такой инструмент имеет схожие элементы конструкции, но привод осуществляется как на домкрате, что позволяет работать с большим диаметром труб, увеличенным сечением стенки и меньше прикладывать собственных сил оператору. Его используют на стройплощадках и при прокладке водных коммуникаций.

STELS 18115 — для водопровода и отопления

Это лучший трубогиб для быстрого изготовления поворотов при прокладке водопровода или отопления, поскольку аппарат поставляется в пластиковом кейсе, удобном для транспортировки, и способен работать с деталями различного диаметра благодаря четырем перестановочным отверстиям в корпусе для роликов и трем башмакам в комплекте.

За счет гидравлического привода мастер сможет быстро изготовить нужное количество колен для создания поворотов в системе водоснабжения.

Плюсы:

• стоимость от 7500 рублей приемлема для этой категории оборудования;
• можно работать без закрепления на верстаке;
• прочная металлическая рама выдерживает большие нагрузки и не деформируется;
• простая смена башмаков под разный диаметр трубы;
• пружины на штоке помогают быстро возвращать выдвинутый элемент на место для установки следующей заготовки;
• компактные размеры приспособления 540х530х190 мм;
• на штоке усилие до 8 тонн;
• подходят для труб ½, ¾, и дюймовых;
• кейс в комплекте.

Минусы:

• большая масса 25 кг;
• отсутствует шкала градусов гибки;
• угол гиба только до 90 градусов.

SWG-2 RENZA 068-1062 — для толстых труб

Это самый популярный трубогиб для самостоятельной гибки толстых труб, поскольку его рама позволяет заводить в него заготовки диаметром до 50 мм.

На корпусе предусмотрено 6 отверстий для перестановки роликов, поэтому гигант сможет согнуть и тонкую деталь ½ дюйма. В добавок у конструкции имеется опорная тренога на колесиках, что удобно для перевозки по ровному полу без дополнительных приспособлений.

Плюсы:

• удобная прорезиненная рукоятка на рычаге;
• быстрая перестановка роликов за счет вынимания фиксирующих пальцев;
• собственная тренога в комплекте исключает необходимость верстака;
• качественное порошковое покрытие;
• ход штока 250 мм;
• 6 насадок башмаков в комплекте;
• способен согнуть заготовки диаметром до 50 мм;
• не деформирует стенки;
• качественные швы на корпусе.

Минусы:

• стоимость от 20900 рублей;
• масса 52 кг;
• угол гиба ограничен 90 градусами.

Лучшие электрические трубогибы

Такое оборудование применяется для большого объема работ, потому что оператор вообще не задействует собственную силу — все действие выполняется электромотором и редуктором.

Приспособления подходят как для выпуска серийной водопроводной продукции в крупных масштабах, так и для изготовления кованных изделий.

Blacksmith ETB40-50HV — вертикальная модель для художественной ковки

Это лучший электрический трубогиб ввиду наличия двух приводных валов со скоростью вращения 18 оборотов в минуту, что свидетельствует о высокой производительности.

Управление осуществляется педалями, поэтому руки оператора свободны для быстрой смены заготовок или удержания края для придания определенной формы.

Станок имеет вертикальное расположение. Ход прижимного ролика выполняется в ручную. Чтобы мгновенно остановить работу предусмотрено две аварийные кнопки: на корпусе и на подставке с педалями.

Плюсы:

• универсальная форма роликов для гиба квадрата, профильной и круглой трубы, полосок металла, уголков;
• рассчитан на максимальный диаметр до 42 мм;
• справится с толщиной стенки 2,5 мм;
• пластиковые ограничители на приводе винтовой пары;
• эффективная работа за счет скорейшего прижатия ролика и сокращений количества циклов;
• удобное управление ножными педалями;
• отверстия в основании для закрепления станка к полу и повышения устойчивости;
• за счет вертикального исполнения не занимает много места в мастерской и оператору удобно работать стоя.

Минусы:

• стоимость от 165000 рублей;
• масса 230 кг трудна при транспортировке;
• для подключений нужна трехфазная сеть 380 В;
• ручное передвижение прижимного ролика.

Как выбрать ручной трубогиб, обзор современных моделей

Главная страница » Оборудование для кузни » Как выбрать ручной трубогиб, обзор современных моделей

Как выбрать ручной трубогиб, обзор современных моделей

Трубогибы (профилегибы) — это профессиональное оборудование, предназначенное для точного и плавного сгибания труб в дугу. На станках легко сгибать трубы без образования заломов, трещин и деформации материала.

В промышленных масштабах, используют электротрубогибы, однако, для небольших производств, а также для хозяйственно-бытовых нужд, отлично подойдет и ручная модель профилегиба. Ручные трубогибы отличает компактность, мобильность и надежность в эксплуатации.

Области применения трубогиба:

• создание всех типов трубопроводов — канализационных, отопительных и других коммунальных сетей;
• автомобили — производство обвесов для внедорожников 4х4;
• машиностроение — детали станков и оборудования;
• строительство и архитектура — производство ограждений, арок, декоративных элементов;
• садовое хозяйство — создание тепличных конструкций.

С ручным трубогибом мастера своими руками делают навес или теплицу.

Принцип работы трубогиба для профильной трубы

В качестве эталонного примера ручного трубогиба мы выбрали модели российского производства BendMax-200 и BendMax-300.

Мастера сгибают на них теплицы, навесы и арки. С этими трубогибами работают и профессионалы и любители.

Первый этап — настройка трубогиба

С помощью прижимного винта и опорных роликов задается нужный радиус будущей дуги.

Ручной трубогиб BendMax-300 с тремя положениями установки опорных роликов.

Чтобы задать радиус гиба, настройте опорные ролики. Переставьте их вручную, специальный инструмент не нужен.

Второй этап — прижим заготовки

После того, как ролики отрегулированы, вставьте профиль. Прижимной винт вращается без усилий, опустите его и зафиксируйте заготовку.

Прижимайте заготовку: закручивайте верхний винт и фиксируйте ограничительную гайку.

Третий этап — гибка дуги

Чтобы согнуть дугу, вращайте ручку. Заготовка сгибается по заданному радиусу.

Гибка происходит без усилий.

Линейка и ограничительная гайка нужны для быстрого серийного производства дуг.

Чтобы изготовить идентичную дугу, зафиксируйте ограничительную гайку или поставьте отметку на линейке.

Видео

На что обратить внимание при выборе ручного трубогиба?

Если вы решили купить трубогиб, обратите внимание на рекомендации специалистов:

Выбирайте продуманные до мелочей трубогибы, чтобы выпускать серийные изделия с постоянным качеством

Чтобы получать дуги без заломов и трещин, боковые опорные ролики должны быть прочно зафиксированы. Металл не должен смещаться в процессе.

Чтобы гнуть дуги одинакового радиуса, выбирайте трубогибы с линейкой. Она упрощает работу — по ней удобно замерять показания и ориентироваться на них во время гибки нескольких дуг.

Чтобы процесс не был в тягость, выбирайте трубогибы, на которых гибка происходит без усилий. Гнуть трубы легко на тех трубогибах, конструкция которых продумана до мелочей.

Выбирайте надежные станки из закаленной стали

Если вы покупаете трубогиб от 10 тысяч рублей, то обратите внимание на качество сборки и металла.

Все детали станка должны быть выполнены только из высокопрочной стали. Например, модели BendMax изготовлены из стали твердостью 42-48 HRС, она устойчива к изнашиванию и деформации. Поэтому станки служат долго, не требуют ремонта или покупки расходников.

Когда вы часто сгибаете металл на трубогибе, большая нагрузка приходится на опорные и прижимной ролики. Поэтому выбирайте модели с роликами из закаленной стали.

Выбирайте компактные, мобильные трубогибы

Если вы хотите использовать станок на даче или в гараже, выбирайте переносной и компактный трубогиб. На трубогибе должно быть подготовлено достаточно отверстий, чтобы зафиксировать его на рабочей поверхности.

Выбирайте трубогиб исходя из ваших потребностей

Если вам нужно согнуть теплицу или навес для дачи, подойдет модель Bendmax-200.

Если вы используете трубогиб на производстве и гнете дуги часто, выбирайте Bendmax-300.

Обе модели сделаны в России. Гарантия на каждую — 3 года.

Отличия — в максимальном размере материала.

На BendMax-200 работают с квадратной трубой 40х40х2 мм.

На BendMax-300 работают с квадратной трубой 40х40х2,5 мм.

Не переплачивайте — выбирайте трубогиб по принципу “Цена = Качество”

Цена трубогибов не всегда определяется качеством, рекомендуем выбирать модели отечественного производства и анализировать комплектацию. Оптимальные расценки предлагает сайт www.kovka-stanki.ru. Популярные модели трубогибов можно приобрести за 15 — 19 тысяч рублей.

Посмотрите видео о сравнении трубогибов. Все три стоят одинаково, но разительно отличаются по качеству.

ВИДЕО
