Какой выбрать водосток? Проектирование, состав и монтаж водосточной системы

Водосток – это обязательный элемент любой кровли, предназначенный для централизованного удаления воды с поверхности крыши. Многие застройщики даже не представляют, насколько важно его сделать, тем более сделать качественно, и экономят на его элементах и монтаже.

Водосточная система не просто удаляет воду с крыши, она также защищает от намокания стены дома, отмостку и фундамент. Всем известна поговорка про воду, которая точит камень, также и капли дождя, падающие с высоты крыши, со временем без особых усилий могут пробить поверхность отмостки и добраться до фундамента, а намокший фундамент – это уже серьезная проблема. Это же касается и стен дома. Кроме того, стекающая на голову вода – само по себе уже неприятное явление. Таким образом, можно сделать вывод, что качественный водосток обязательно нужно предусматривать при строительстве дома.

При выборе элементов водостока не нужно в первую очередь думать о том, как бы сэкономить. Желание заплатить меньше может привести к покупке некачественных и недолговечных изделий, которые вскоре придется менять или ремонтировать. Качественные материалы могут прослужить до 50 лет, так что лучше заплатить раз в полвека немного больше, чем покупать дешевые материалы каждые 2-3 года.

Материал водостока

Элементы водосточной системы могут изготавливаться из разных материалов, от чего во многом зависит их стоимость. Самыми доступными по цене являются изделия из оцинкованной стали, жести или других металлов. Цена – это единственное их преимущество, в остальном же их можно отнести к «каменному веку» строительства, когда еще не было аналогов из других материалов. Металлические элементы при контакте с влагой начинают ржаветь, и даже защитный слой цинка не всегда помогает этого избежать, потому как под воздействием кислотных дождей он окисляется. Жестяные элементы кроме всего прочего еще и довольно хрупкие. Также металл имеет низкий коэффициент линейного расширения и при замерзании воды может лопнуть. При попадании воды в металлические желоба и трубы она достаточно громко шумит, что тоже не всегда удобно и не всем по душе. Даже наиболее качественные металлические водостоки могут прослужить максимум 7-10 лет, что для жилого дома совсем не срок.

Более дорогостоящими и более качественными являются элементы водостока, выполненные из ПВХ. В отличие от металлических такие водостоки имеют ряд несомненных преимуществ: они не ржавеют, стойко переносят погодные влияния, нечувствительны к химическим воздействиям, имеют небольшой вес, легко монтируются, не выгорают на солнце, стойки к механическим повреждениям. Качественные ПВХ водостоки при правильном монтаже и регулярном уходе смогут продержаться до 50 лет. Среди недостатков можно отметить значительное расширение при высоких температурах, так что их нежелательно использовать в регионах, где на протяжении года температура колеблется в значительных пределах.

Металлопластиковые водостоки сочетают в себе достоинства металлических и ПВХ изделий. По своей структуре это элементы из металла, покрытые пластиком. В качестве металла обычно используется оцинкованная сталь, а двухстороннее защитное покрытие – это пурал или пластизол. В результате водосток получается прочным, не деформируется под влиянием температур, не ржавеет, выдерживает значительные нагрузки и может прослужить до 50 лет. Единственное, чего все же стоит опасаться – это механические повреждения.

Наиболее дорогие и качественные водостоки – медные. Медь достаточно гибкая, не ржавеет при контакте с водой, не выгорает на солнце, не реагирует на химические и климатические воздействия, стойко переносит нагрузки. Единственный, но значительный недостаток – высокая цена. Кроме того, медные водостоки не всегда уместны – обычно они используются вместе с черепичной или медной крышей.

Состав водосточной системы

Любая водосточная система состоит из желобов, труб и соединяющих их фитингов. Желоб – это часть системы, которая крепится под свесами кровли по всему ее периметру, и в которую стекает вода. Желоб может иметь полукруглую, трапециевидную или квадратную форму в поперечном разрезе. В торцах он должен иметь заглушку. Попав в желоб, вода далее течет через водоприемник к трубам. Все составляющие элементы системы соединяются между собой специальными переходниками и муфтами, а также углами, если элементы не находятся вдоль одной прямой. Для соединения труб и водоприемников и для поворота труб на углах фасадов используются колена; чтобы развести поток воды – тройники. Каждая труба в нижней части оборудуется сливом.

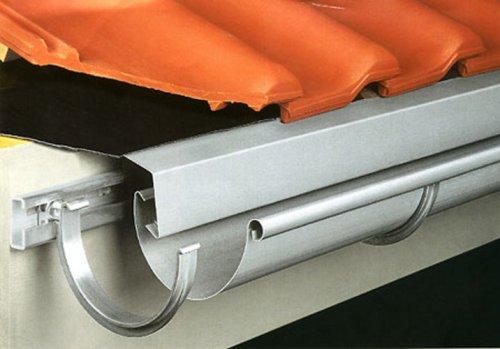

Кроме конструктивных элементов в системе предусмотрены крепежи – кронштейны, которыми крепятся желоба к свесу, и хомуты, которые закрепляют трубы на фасадах. Крепежные элементы обычно изготавливаются универсальными, то есть подходящими для любых систем, независимо от их изготовителей.

Также водостоки комплектуются различными аксессуарами: ливнеприемниками, сетками для воронок (водоприемников), капельниками. Ливнеприемники предназначены для удаления воды, стекающей из труб, в канализацию; сетки, а также специальные корзинки защищают водоприемники от попадания в них мусора; капельники не дают влаге скапливаться на свесах кровли, и ускоряют ее отвод по желобам.

Как выбрать водостоки для крыши?

Как было отмечено выше, экономить на водосточной системе не нужно. Но как же подобрать оптимальный по цене и качеству вариант для своего дома? Для начала нужно рассчитать исходные параметры, по которым будет выбираться водосток. К таким параметрам относится площадь скатов кровли и площадь водоотвода одной воронки системы. Площадь кровли рассчитывается по горизонтальной проекции и напрямую зависит от формы скатов. Площадь водоотвода – это та часть площади крыши, с которой отводится вода одной воронкой (одним стояком). Последний параметр задается изготовителями элементов водосточных систем.

Таким образом, для расчета количества стояков системы нужно разделить общую площадь крыши на площадь водоотвода одного стояка. Обычно такие расчеты проводятся отдельно для каждого ската крыши.

Следующий шаг – выбор материала, из которого изготавливаются элементы водостока. О преимуществах и недостатках возможных вариантов было сказано выше. Оптимальным вариантом считаются пластиковые или металлопластиковые системы, в зависимости от условий эксплуатации.

Соединение элементов системы из ПВХ может проводиться двумя способами: клеевым и без использования клея. В первом случае элементы соединяются специальным клеевым составом для ПВХ, который формирует герметичный шов. Недостатком такого соединения является то, что его нельзя будет при необходимости разобрать, а при нарушении герметичности или неправильном соединении место стыковки придется вырезать и заменять новым элементом. Бесклеевой способ при соединении предусматривает использование уплотнителей из резины или каучука. Монтаж такой системы очень простой, не требует особых усилий и знаний. Такие соединения долговечные и герметичные, в случае же протеканий их можно без проблем разобрать и заменить уплотнители. Резиновые элементы также являются своеобразными компенсаторами при перепадах температур: пластик деформируется при изменении температур, а уплотнители принимают на себя нагрузки от расширения или сжатия. Уплотнители выбираются, исходя из нужных размеров соединения. Они должны быть достаточно широкими, чтобы полностью заполнить стык, а также иметь пористую структуру, не деформироваться и не терять гибкость при перепадах температур, высокой влажности, влиянии ультрафиолета и озона. Не желательно использовать резиновые уплотнители в регионах с очень низкими температурами, при которых они теряют свои свойства. В суровых северных условиях лучше отдать предпочтение уплотнителям из EPDM-каучука, стойкого к низким температурам. Некачественные или неправильно подобранные уплотнители могут стать причиной протеканий и поломки желобов. Важно помнить, что нельзя дополнительно пропитывать уплотнители клеем или другими составами, которые могут повредить резину. Еще одна распространенная ошибка – неправильное соединение желобов между собой.

Как влияют крепежные элементы на стоимость водосточной системы?

Часто при расчете стоимости водосточной системы берут во внимание только основные ее составляющие, такие как трубы и желоба, что является ошибкой, потому что различные фитинги и крепежи в результате составляют до 60% общей стоимости системы. Но это совсем не значит, что нужно сокращать их количество для сокращения расходов, ведь без них система не будет работать эффективно. Есть несколько нюансов, на которые нужно обращать внимание. Чем дешевле трубы и желоба, тем больше вероятность того, что Вам понадобится большее количество комплектующих. Системы, выполненные из металла, требуют меньше дополнительных элементов, чем ПВХ системы. И, конечно же, чем больше изделий требуется для монтажа, тем дороже в результате выйдет система. Чтобы избежать возможных переплат, лучше перед закупкой элементов подробно рассчитать, какие из них Вам нужны и в каком количестве, и только потом сравнивать цены разных поставщиков.

Проектирование системы водоотвода

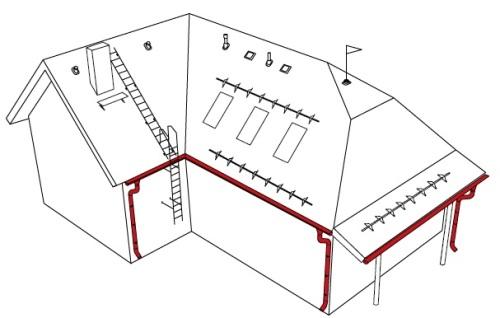

Выбор параметров труб и желобов зависит от форм и размеров крыши. Например, для небольших построек желоба должны иметь диаметр от 70 до 115 мм, а трубы – 50-75 мм. Для более крупных домов диаметр желобов выбирается в пределах 115-125 мм, а труб – 75-100 мм. Если же дом имеет значительные размеры или крыша из-за сложной формы имеет большую площадь, желоба выбираются диаметром 140-200 мм, трубы – 90-160 мм. Часто застройщики, которые плохо разбираются в расчетах водосточных систем, допускают типичные ошибки – подбирают элементы, не соответствующие требованиям. В результате на крупных домах устанавливаются желоба и трубы с малым диаметром, которые не способны справиться с потоком воды, или же используется недостаточное количество крепежей, что приводит к провисанию и деформации элементов системы.

Для расчета необходимого диаметра труб и желобов, а также их количества нужно сначала высчитать эффективную площадь крыши по формуле:

S=(B+H/2)•L,

где S – эффективная площадь крыши, м2;
В – длина края ската в горизонтальной проекции, м;
Н – высота крыши, м;
L – длина крыши, м.

Для примера, на доме с обычной двускатной крышей, длина ската которой не превышает 10 м, вполне достаточно одного стояка в конце желоба. Если же длина ската более 10 м, нужно устанавливать компенсатор и два стояка, расстояние между которыми не более 20 м. Система водоотвода четырехскатной крыши предусматривает спаренные компенсаторы и стояки. Желательно длину ската делать как можно меньше, что уменьшит вероятность загрязнения и деформации элементов водостока.

Планируя расположение водоприемников, нужно учитывать, что они должны находится над ливнеприемниками. Трубы не должны пересекать оконные и дверные проемы, архитектурные элементы, обычно они устанавливаются на углах дома.

Монтаж водостоков

Монтаж водосточной системы проще всего проводить параллельно с монтажом кровли, что позволит сэкономить и силы, и средства. Любые ошибки при монтаже могут привести к деформации труб и желобов, негерметичности стыков, протечкам и выходу из строя системы. Технология монтажа системы зависит от ее типа, материала элементов и крепежей, индивидуальных особенностей. Обычно каждый производитель разрабатывает свою технологию монтажа, которая должна четко соблюдаться, но есть особенности, которые нужно учитывать всегда. Наиболее важный момент монтажа – крепление желоба с помощью кронштейнов. Обычно желоба крепятся к лобовой доске, стропилам или кровельной доске. В последнем случае установка возможна только до монтажа кровельного покрытия. Кронштейны привинчиваются к деревянным доскам или прибиваются к стенам. Количество кронштейнов зависит от материала изделий и от типа системы. Каждый производитель в инструкции по монтажу указывает их необходимое количество и интервал между ними. В среднем для ПВХ водостоков расстояние между кронштейнами находится в пределах от 50 до 60 см, для систем из металла – от 60 до 150 см. Кроме того, кронштейны обязательно крепятся с двух сторон каждой воронки и каждого угла желобов. Для того, чтобы поток воды был направлен к воронкам, желоба должны иметь наклон в их сторону. Величина наклона обычно составляет от 1 до 5 мм на каждый метр длины. Свес крыши должен располагаться приблизительно над центром желоба, чтобы вся вода попадала в водоотвод, а не капала мимо него. Для более полного отвода воды устанавливаются капельники, которые крепятся к кровельной доске внахлест с желобов, перекрывая его на 15 мм.

Трубы водоотвода крепятся к стенам на расстоянии 3-8 см от них, чтобы избежать контакта с ними и их увлажнения. В качестве крепежей используются держатели, которые должны устанавливаться в местах соединения труб и с интервалом не менее 1-2 м, что зависит от типа системы. Внизу трубы заканчиваются сливом, который должен находится на расстоянии не меньше 30 см от земли или 15 см от водоотвода.

Уход за водосточной системой

Правильный выбор материала и параметров водосточной системы и ее грамотный монтаж – это еще не все. На протяжении всего срока эксплуатации система нуждается в периодическом уходе. Обычно водосток очищается два раза в год в период межсезонья: в начале весны и в конце осени. Весной элементы системы очищаются от остатков льда, снега и мусора с помощью средства для мытья посуды и щетки (неметаллической. ). Полость труб можно промыть водой, вставив в них шланг и включив сильный напор воды.

Осенью система очищается от веток, листьев и другого мусора, нанесенного ветром. Все это нужно удалить с желобов с помощью пластиковой лопаты, а поверхность промыть чистящим средством и неметаллической щеткой. После чего сполоснуть водой из шланга.

Водосточные системы: зданиям не страшны ни дождь, ни слякоть

Вода — источник жизни для всего живого, а вот для зданий талые и дождевые воды могут стать злейшим врагом и привести если не к полному разрушению, то к значительному повреждению основных элементов конструкции. Для того чтобы уберечь дом от беды, применяется система гидроизоляции, одним из элементов которой являются водостоки. Насколько удачно они справляются с проблемой — зависит от нескольких факторов.

Относиться к водосточным системам легкомысленно не стоит — от их наличия и правильного функционирования зависит общее состояние строения. По утверждению специалистов, одной из главных причин разрушения фасадов и цоколей зданий является именно вода. В межсезонье она нередко не успевает испаряться, а ее замерзание приводит к так называемому морозному пучению в стройматериалах. В итоге отслаивается штукатурный слой или облицовочный камень фасада, расслаивается кладка цоколя. Из-за разбрызгивания воды, стекающей с крыши, на цоколе и отмостке дома начинают появляться сине-зеленые водоросли, борьба с которыми требует огромного количества усилий и финансовых затрат. У зданий без отмостки отсутствие водосточной системы может привести к размытию фундамента и проседанию всего дома. Вряд ли владельцу нового коттеджа захочется сталкиваться с подобными неприятностями, поэтому монтаж водостоков и системы водоотведения должен быть произведен качественно и с использованием самых современных материалов.

Виды водосточных систем: пластиковые vs металлические

Водосточная система — элемент кровли, главной задачей которого является сбор и отведение осадков и талых вод с крыши для защиты стен и фундамента здания от разрушения. Самое популярное решение для отвода воды состоит из водосточных труб и подвесных желобов. Кроме того, в систему входят и дополнительные детали: воронки, защитные сетки, кронштейны, держатели, хомуты, угловые элементы и пр.

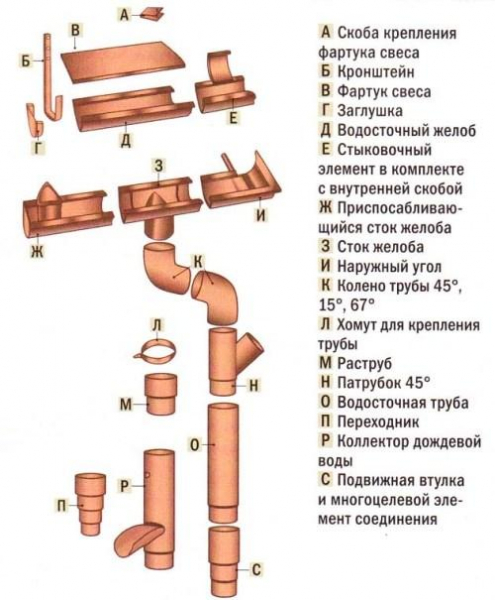

Рис. 1. Схема водосточной системы

Что касается материала, из которого производятся водосточные системы, то на рынке долгое время лидерами были металлические водостоки. Но в последние годы пальма первенства перешла к пластиковым водостокам, имеющим множество серьезных преимуществ перед металлическими водосточными системами.

Рассмотрим каждый вид подробнее и выясним, какой же из видов водостоков целесообразно использовать в современном строительстве.

Металлические водосточные системы

Металлические водостоки используют в основном в промышленном строительстве. Большинство многоэтажных домов оснащено именно такими системами. К преимуществам металлических водостоков традиционно относят прочность и устойчивость к механическим воздействиям, огнестойкость.

Однако металлические водостоки обладают и рядом серьезных недостатков, среди которых большой вес, подверженность коррозии (для стальных конструкций) и относительная сложность монтажа.

Металлические водосточные системы изготавливаются из разных металлов. Самые распространенные — это водостоки, выполненные из тонколистовой стали толщиной 0,5–0,7 мм с защитным покрытием. В качестве покрытия может использоваться горячая или холодная оцинковка, окраска, полимерное покрытие из пластизола, полиэстера или пурала. Однако покрытие наносят только на трубы круглого сечения и желоба, прямоугольные и квадратные элементы имеют внутри защитную грунтовку. Служат стальные системы в среднем около 35 лет. Притом из-за небольшого диапазона конфигураций колен и желобов стальные водостоки можно использовать только на простых двускатных крышах.
Алюминиевые водостоки отличаются устойчивостью к коррозии и меньшим весом, срок службы их составляет до 50 лет. При этом алюминиевые системы имеют стоимость в несколько раз ниже, чем стальные.

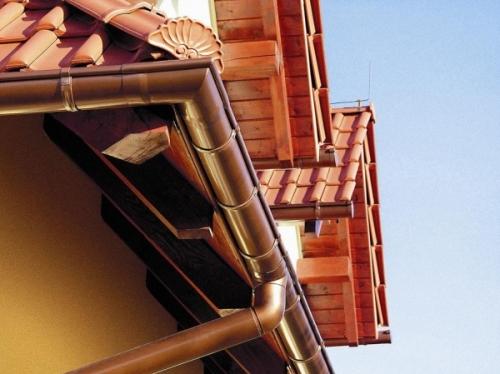

Медные водостоки — самые долговечные и самые дорогие. Их производят без защитных покрытий, поскольку медь не подвержена коррозии. К тому же медные системы не нуждаются в нанесении полимерной краски — благодаря окислению медь получает свой собственный благородный оттенок, со временем становящийся только лучше. Пластичность материала позволяет создавать из него самые сложные конфигурации водостоков. Однако, выбирая медную систему, необходимо помнить, что при ее монтаже обязательным условием является использование только медных крепежей. С крепежными элементами из других металлов медь создает гальваническую пару — более слабый металл начинает ржаветь, что приводит к нарушению герметичности водостока.
Цинк-титановыеводосливы не менее прочны и не менее дороги, чем медные. Добавление титана делает такие системы практически вечными, срок их службы составляет до 100 лет. А входящие в состав сплава медь и алюминий добавляют материалу пластичности и прочности. Вес водослива из этого материала меньше, чем из стали, но больше, чем из алюминия.

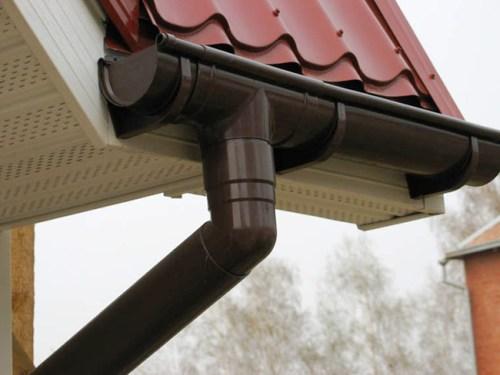

Пластиковые водосточные системы

Пластиковые водостоки изготавливают из поливинилхлорида, они имеют толщину стенок 1,8–3,3 мм и не требуют дополнительного защитного покрытия. Кроме того, такие водостоки отличает целый ряд положительных характеристик.

Во-первых, длительный эксплуатационный срок. Пластиковые водостоки не подвержены коррозии и могут служить около 50 лет. Благодаря тому, что современный поливинилхлорид, из которого изготавливают системы, прокрашивают по всему объему, а не по поверхностному слою, водостоки на долгое время сохраняют яркость окраски.
Во-вторых, стойкость к внешним негативным воздействиям. Пластиковые водостоки химически нейтральны, они не теряют своих механических свойств в достаточно широком температурном диапазоне — от +50 до -50°С.
В-третьих, герметичность системы. Поскольку пластиковые водостоки не боятся перепадов температур, то герметичность системы сохраняется практически при любых погодных условиях. Этому же способствует и технология соединения элементов системы, в которой используются резиновые уплотнители и дополнительные расширительные элементы в конструкциях линейных участков.
В-четвертых, небольшой вес и пластичность. Легкие пластиковые водостоки не создают дополнительную нагрузку на карниз и отличаются простотой монтажа. Пластиковый водосток после деформации способен с легкостью восстанавливать первоначальную форму.
В-пятых, высокая пропускная способность системы. Поскольку пластиковый водосток укомплектован защитной решеткой, в нем не скапливаются грязь и мусор.
В-шестых, пластиковые водостоки отличаются весьма демократичной ценой по сравнению с металлическими.
В-седьмых, водостоки из пластика изготавливаются в самых различных цветовых решениях, так что подобрать цвет коммуникаций под оттенок кровли или фасада не составит труда.

Читайте также: Типы перекрытия

По способу монтажа водостоков выделяют два их вида — наружный и внутренний. В основе выбора места расположения системы обычно лежат такие параметры, как профиль и конструкция покрытия, температурный режим, среднее количество осадков в регионе.

Наружный водосток в частном строительстве применяется чаще, чем внутренний. Он обустраивается для скатных крыш любой сложности и подразделяется на неорганизованный, в котором водоотвод осуществляется по свесам карниза, и организованный, обеспечивающий сброс воды через желоба к наружным трубам. Неорганизованный вариант используется довольно редко, поскольку в этом случае могут увлажняться стены, а наледи на карнизах вызывают разрушение кровли. При организованном водоотводе подобные проблемы практически отсутствуют. Тем не менее нельзя допускать замерзания воды в водосточных трубах, а для обеспечения движения воды по желобам необходимо установить их с правильным уклоном.

Внутренний водосток используется для зданий с плоскими крышами и предполагает размещение труб внутри строения, на некотором расстоянии от стен. Если такой водоотвод установлен правильно, то он будет эффективно работать при любых температурных значениях без риска замерзания воды. Чаще всего такие водостоки используют в многоэтажных зданиях. Их главное преимущество — высокая пропускная способность и то, что в дополнительном подогреве нуждается лишь небольшая площадь возле водосборных воронок.

Что еще нужно учесть при устройстве водосточной системы

Для того чтобы защита здания от воды была действительно надежной, недостаточно обустроить только водосток. Необходимо также позаботиться и о системе отведения воды от здания, иначе пострадает фундамент, а также периодически будет происходить заполнение приямков, подтопление подвала. Для предотвращения этого обустраивают линейный водоотвод, расположенный по всему периметру здания. В систему входят следующие элементы:

поверхностный водоотвод из ливневых лотков, в который вода из водосточных труб попадает через воронки;
решетки на ливневые лотки;
пескоулавливатели для отделения мусора, поступающего в систему вместе с дождевой водой.

По линейному отводу вода стекает либо в дренажный колодец, либо в дренажную канализацию. Иногда воду собирают в резервуары и используют для полива.

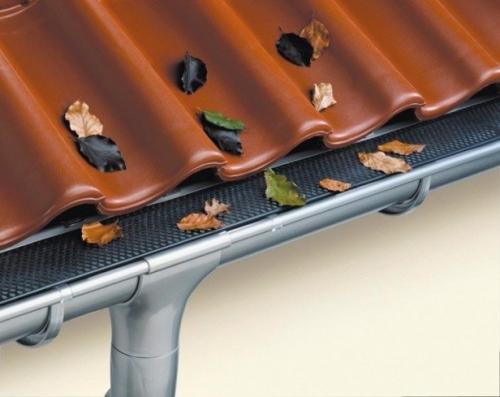

Очень важно позаботиться о снижении риска засорения водостоков, поскольку мусор, скапливающийся в системе, может заблокировать ливневый сток. Вода скапливается на этом участке и начинает стекать через край в одном месте, что приводит к размыву фундамента и разрушению стен. Кроме того, из-за накопившейся воды на трубы водостока оказывается дополнительная нагрузка, способная вызвать поломку деталей и обрушение всей конструкции. Чтобы избежать подобных неприятностей, рекомендуется установить систему грязеулавливания.

Монтаж водостока: пошаговая инструкция

На первый взгляд, самостоятельный монтаж водостоков, особенно пластиковых, никаких трудностей не представляет.

После создания проекта и расчета необходимого количества материала, что, конечно, разумнее доверить специалисту, можно приступать непосредственно к монтажу. Весь цикл обустройства водостока включает в себя следующие действия:

Определение места расположения водосточных труб с учетом того, где находятся двери, оконные проемы и т. д. Обычно это центр фасада или углы дома.
Установка водосточных воронок в самой нижней точке линии желобов по центру фасада либо по углам дома.
Монтаж кронштейнов водосточной системы. Ближайшие к воронке кронштейны крепления необходимо устанавливать на расстоянии 10–15 см от нее, они служат держателями. Если длина стены составляет от 10 до 20 м, то желоб можно установить либо способом прямого уклона, когда воронка расположена в конце карниза, либо двойным уклоном — от середины или к середине. Рекомендуется делать расстояния между кронштейнами одинаковыми, примерно в 50–60 см, это поможет избежать провисания желобов и сделать их более устойчивыми к снеговым нагрузкам и ветру.
Теперь нужно уложить желоб в кронштейны с учетом линейного расширения материала. Обычно их монтаж ведут вместе с установкой кровли.
Монтаж соединителя желоба. Соединители устанавливают между кронштейнами, на расстоянии не больше 100–150 мм.
Соединение желобов с воронками. Угол наклона желобов к воронке должен составить 3 мм на 1 п. м. Если желоб состоит из нескольких частей, лучше собрать его на земле, а уже после этого закрепить на кровле. Располагать желоба следует на условной линии, продолжающей кровлю, на расстоянии около 1 см от нее.
Монтаж углов и заглушек желоба. Если угол поворота кровли не равен 90°, используют регулируемый угол. Он состоит из двух элементов и подрезается по отметкам угла поворота. Регулируемый угол позволяет на объекте обойти практически любой эркер.
Крепление хомутов и монтаж водосточных труб. Водосточные трубы следует закреплять на расстоянии 3–8 см от стены, для прочной фиксации водостока к фасаду используют хомуты. Они бывают пластиковые и металлические.
Сливы рекомендуется устанавливать с отступом 25 см от земли или 15 см от отмостки. Чем ближе будет расположен слив к земле, тем больший риск образования внутри трубы наледи, которая может привести к разрыву. Желательно вывести трубу сразу в дренажную канаву или колодец.
Чтобы обойти архитектурные элементы здания и изменить направление стока по водосточной трубе, можно использовать колено 135°.

Не рекомендуется производить монтаж пластикового водостока при температуре менее 5°С.

После завершения монтажа система водостока полностью готова к эксплуатации.

Истина — в цене

Стоимость водостоков определяется комплексом факторов, среди которых:

класс материала: он может быть разным, от эконома до премиального;
общее количество элементов: посчитать среднюю стоимость системы в зависимости от площади кровли невозможно — для двух разных кровель одной площади водосток может отличаться и по количеству элементов и по цене в несколько раз;
производитель: системы водостоков от известных брендов стоят дороже.

Выбирая, какую именно систему водостока установить в своем доме, желательно учитывать конструкцию кровли, этажность строения, снеговые и ветровые нагрузки. Не стоит экспериментировать и пытаться приспособить кустарные изделия к имеющимся обстоятельствам. Гораздо надежнее выбрать проверенного производителя и приобрести систему, отвечающую всем современным требованиям.

Где можно купить элементы водосточной системы?

На этот важный вопрос нам ответил эксперт корпорации «ТЕХНОНИКОЛЬ»:

«На рынке сегодня множество продавцов, предлагающих водосточные системы, как металлические, так и пластиковые. Покупатель может обратиться в специализированный магазин строительных товаров или в интернет-магазин — все зависит от его личных предпочтений. Но очень важно, чтобы поставщик мог предложить, во-первых, продукцию, сделанную на совесть, а во-вторых, полный ассортимент необходимых деталей. Водосточная система состоит из множества элементов, и отсутствие в магазине всего одного из них может существенно затормозить процесс монтажа. Кроме того, понятно, что водосток должен прослужить не один год, а значит, имеет смысл приобрести изделия от проверенного производителя.

Корпорация «ТЕХНОНИКОЛЬ», например, предлагает покупателям пластиковую водосточную систему собственного производства. Она разработана нашими специалистами с учетом особенностей отечественного климата и требований к российским реалиям. Наша система изготовлена из прочного поливинилхлорида, способна выдержать российские морозы, не подвержена коррозии. Ее очень легко монтировать, поскольку мы специально разработали особые защелкивающие устройства.

На сегодня наша компания является одним из самых крупных производителей стройматериалов. Производственные площадки «ТЕХНОНИКОЛЬ» расположены в 7 странах мира, а сотрудничество с научными центрами позволяет внедрять в производство передовые технологии и ежегодно выводить на рынок новые продукты. Кроме пластиковых водостоков мы производим хорошо известные на российском рынке современные кровельные материалы, фасадные материалы, гидро- и теплоизоляцию, решения для транспортно-дорожного строительства. Высокие эксплуатационные качества продукции компании подтверждает и тот факт, что корпорация «ТЕХНОНИКОЛЬ» реализует программу страхования ответственности на ряд своих материалов».

P. S. Корпорация «ТЕХНОНИКОЛЬ» начала свою деятельность в 1992 году. На данный момент ее продукция поставляется почти в 80 государств, а потребителями являются более чем 50 тысяч организаций и физических лиц в России, странах СНГ, Балтии и Восточной Европы.

С помощью водосточной системы можно значительно снизить агрессивное воздействие осадков на фасад, цоколь и фундамент здания.

Пластиковая система водостока значительно дешевле металлической, при этом не уступает ей в долговечности.

Рассчитать необходимое количество деталей для монтажа водостока можно с помощью онлайн-калькулятора.

Пластиковые водостоки представлены в широкой цветовой гамме, что позволяет подобрать цвет под оттенок кровли.

Для лучшей защиты фундамента необходимо наличие системы линейного водоотведения.

Для покупки водосточной системы стоит выбирать проверенных поставщиков, имеющих отличную репутацию.

Если вы задумались над устройством кровли и установкой водосточной системы, придется принять несколько решений: о выборе вида материала и типа системы, о том, кто выполнит проектные и монтажные работы — вы или подрядчик… Но не менее важный момент — правильный выбор производителя материалов и элементов конструкции, ведь качество будущей водосточной системы изначально зависит именно от этого.

Установка водостоков своими руками: правила крепления, сборки и монтажа ПВХ системы

Водосточные системы из поливинилхлорида гораздо легче и практичней устаревших металлических вариантов. С пластмассовыми комплектами значительно проще работать. Несмотря на общие с прежними разновидностями правила установки, они не требуют соизмеримых по тяжести трудовых усилий.

Правда, выполнить удачный монтаж водостока для крыши своими руками невозможно без учета специфических качеств полимерных изделий. Разберемся, что следует знать и соблюдать самостоятельным установщикам водосточных систем ПВХ.

Содержание

Специфика сооружения водостока

Водостоки из поливинилхлоридных элементов конструктивно немногим отличаются от металлических предшественников и прототипов. В выпускаемые промышленностью наборы входят аналогичные детали, из которых монтируют горизонтальные и вертикальные ветки систем. Сборка и установка производится в равное количество этапов и в сходной последовательности.

Однако при изготовлении и монтаже водосточных «конструкторов» из ПВХ неукоснительно учитывается специфическое свойство изделий с полимерной основой. Это характерная нестабильность размеров, проявляемая при изменении температурного фона. Пластмассовые детали способны увеличиваться в линейном направлении при нагреве и возвращаться в прежние геометрические границы при охлаждении.

Предназначенный для работы на улице водосток, естественно, будет охлаждаться зимней порой и подвергаться нагреву жарким летом. Вслед за температурными колебаниями будет удлиняться, затем укорачиваться. Мешать линейным подвижкам, свойственным полимерам, сложно, да и не нужно. К ним надо просто приспособиться. Т.е. учитывать при проектировании и сборке системы указанные качества.

Для сооружения водосточных контуров из ПВХ выпускают специальные компенсирующие и соединительные детали. Они позволяют основным элементам системы удлиняться и укорачиваться без деформаций и повреждений обещанное производителем количество циклов. В их устройстве учтена возможность некоторого передвижения с последующим возвращением на прежнее место.

Кроме описанной особенности у полимерной продукции есть еще одно важное качество, которое необходимо учитывать при креплении водостока из ПВХ к крыше. Это склонность к деформации и к провисанию на длинномерных участках, не имеющих под собой опор.

Для того чтобы довольно гибкие пластмассовые водосточные желоба не провисали, шаг установки держателей под них не может превышать 60 см. Иначе горизонтальные участки между кронштейнами станут прогибаться под тяжестью осадков и от собственного веса. В прогибах накопится грязь и станет застаиваться вода, которая в случае заморозков может банально разорвать полимерный желоб.

Этапы сборки и установки водосточной системы

Сооружение водостока из ПВХ элементов выполняется в четкой последовательности. В общих чертах алгоритм по устройству водосточного контура включает следующие виды работ:

Проектирование. Составление простейшей схемы с подбором оптимального размера системы и расчетом числа основных деталей, необходимых для устройства, и крепежных комплектующих.
Сборка и установка водоприемной части. В ее числе желоба и воронки, принимающие атмосферные осадки, собирающие их с крыши и направляющие в водосточные стояки.
Сборка и установка водопроводной части. Т.е. водосточных стояков, направляющих организованный поток на конкретный участок отмостки или в ливневую канализацию.

Устройство водостока производится исключительно в порядке «сверху-вниз». Это значит, что сначала выполняется монтаж водоприемников, затем устройство и подсоединение водосточных стояков. Строгое соблюдение сменяющих друг дружку этапов продиктовано технологическими особенностями системы и техническими характеристиками использованного в ее производстве материала.

Неукоснительные правила проектирования

В разработке проекта для устройства водостока необходимо соблюдать технологические предписания, обеспечивающие нормальную работу контура и беспрепятственный отвод атмосферной воды. Для этого следует заблаговременно разобраться со следующими вопросами, это:

Оптимальная конфигурация водостока. Двускатные крыши по традиции оборудуют двумя отдельными желобами, четырехскатные конструкции оснащают устроенным по периметру непрерывным контуром из водосточных желобов. В сооружении последнего потребуются угловые соединительные детали.
Количество стояков. Каждые 12 м полимерного водосточного желоба должны быть оборудованы одним стояком. Если длина желоба, обычно ориентируемая на длину карниза, больше 12 м, потребуется два стояка с обычными водоприемными воронками и еще компенсирующая воронка.
Применение компенсирующих воронок. Они используются в нескольких случаях: а) при сооружении желобов длиной более 12 м, б) при технических препятствиях расширению, например, близко расположенных стенках соседних построек, в) при устройстве замкнутой водосточной системы по периметру крыши.
Выбор держателей желоба. В монтаже применяются длинные или короткие крюкообразные кронштейны. Длинные крепятся к обрешетке до укладки покрытия, короткие фиксируют на лобовой доске в любое время, в том числе после устройства кровли.
Соблюдение уклона желобов. В зависимости от марки системы, рекомендованный производителем уклон указывается от 2 до 5 мм, распределенных на 1 погонный м водоприемного желоба. Уклон формируется в сторону водосборной воронки путем установки кронштейнов со смещением по высоте.

Крайне важно еще в процессе проектирования определиться с расположением стояков. Они не должны портить экстерьерную композицию. Оптимальный вариант их установки по углам постройки. Однако вполне возможно размещение в созданной эркером нише или посередине стены, если там удобнее сделать приемную точку ливневой канализации.

Если сброс атмосферной воды планируется на отмостку, то нужно просто постараться удалить стояки от проходящих рядом пешеходных дорожек, вентиляционных отдушин фундамента, входов в подвальные помещения.

У проектировщиков водосточной системы для крыш каркасный построек решение задачи с расположением водосточных стояков будет несколько сложнее. Им вертикальные водосточные ветви необходимо обязательно приурочить к несущей стойке каркаса, но допустимо крепление и к рядовой. По аналогии следует поступить мастерам, монтирующим систему для дома с обшивкой сайдингом.

Сооружение водоприемной части

Разберем процесс сборки и установки водосточной системы ПВХ на конкретном примере. Согласно данным примера монтаж водостока производится после укладки покрытия с использованием длинных металлических кронштейнов для желобов. Т.к. на крышу уложена цементная черепица, то есть возможность банально снять нижний ряд, слегка приподняв уложенные сверху черепичины.

Предположим, что обустраивать будем два отдельных ската двускатной конструкции. Длина ската по карнизу 12 м, ширина фронтонных свесов по 50 см. Воронку расположим так, чтобы подсоединенный к ней стояк проходил в 10 см от угла постройки. Для этого от края карниза отнимем ширину фронтонного свеса 50 см и эти самые 10 см.

Первым делом займемся установкой длинных кронштейнов:

Выполним предварительную примерку. Крайний держатель приложим к месту предстоящей установки. Заодно установим непосредственно на скат правило или обычную рейку. Между правилом и загнутой частью крюка должно остаться 2 см.
Отмечаем точку сгиба. Кроме вышеописанного условия есть еще одно: край кровельного покрытия должен перекрывать желоб минимум на треть. Как только нашли точку, отвечающую обоим условиям, наносим на ножку кронштейна метку.
Находим уклон к водосборной воронке. Если, к примеру, погонный метр карниза должен быть наклонен на 3 мм, умножаем их на 12 м, получаем 36 мм. Это разница высоты сгиба крайних крюков. Если из-за большой ширины фронтонного свеса воронка будет удалена от края почти на метр, то для уклона хватит 33 мм.
Чертим линию сгиба. Для этого кронштейны в количестве, требуемом для обустройства одного ската, выкладываем в ряд и вычерчиваем на их ножках наклонную линию. Точка дальнего от воронки крюка должна быть выше на 3,6 см точки держателя желоба рядом с воронкой.
Нумеруем крюки, прошедшие разметку.
Проводим гибку держателей желоба. В этом деле лучше использовать специальное гибочное устройство для оптимизации точности. За неимением согнуть можно и с помощью тисков, стараясь не повредить антикоррозионную оболочку.

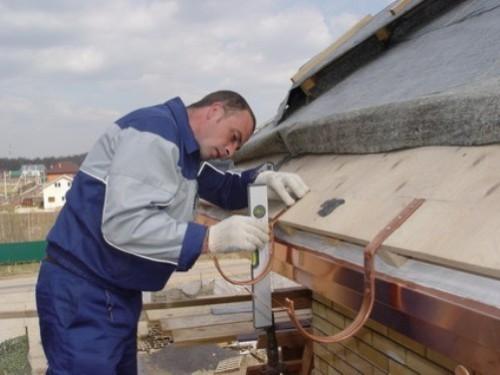

Крепим два крайних кронштейна к обрешетке. Крайние держатели должны отступать от края крыши на 15 см.
Натягиваем между ними одну или две контрольные лески. Одна в обязательном порядке должна обозначать дно, вторую применяем факультативно для обозначения верхней точки крюков, например.
Устанавливаем рядовые крюки согласно расстоянию между ними и линиям, обозначенным леской.

Самый ответственный этап выполнен, теперь надо подготовить желоба и воронку к установке. Для этого снова проводим примерку, но уже той части желоба, к которой будет через воронку крепиться водосточный стояк. Наденем пластиковую воронку на желоб, чтобы найти точное место для сверления отверстия под нее.

Очертим абрис отверстия маркером, не снимая воронку. Затем согласно отметке выбурим в желобе отверстие, применяя подходящую коронку. Сформировать отверстие под воронку можно ножовкой, сделав два встречных запила. Края запилов или пробуренного отверстия надо зачистить наждачной бумагой.

Воронку установим, как положено, на желоб и зафиксируем с помощью ее защелкивающихся бортов. Перед установкой наносим на внутреннюю часть воронки вокруг патрубка клей полоской около 5 мм. Два аналогичные полоски наносятся вокруг отверстия. Если используем компенсирующую воронку, то устанавливаем согласно нанесенным внутри делениям, связанным с атмосферной температурой в день установки.

Монтаж желоба на кронштейны начинаем с отрезка с воронкой. Для сращивания деталей желоба друг с другом используем соединители, на края которых с внутренней стороны, как и на края соединяемых желобов с наружной тоже наносится клей полосками по 5 мм.

Устанавливаем и соединяем все детали желоба на кронштейны, После прикрепляем заглушки, которые имеем полное право установить и до сборки желобов. На внутренние стороны заглушек перед установкой тоже наносится клеевой состав.

Устройство водосточного стояка

Сооружение вертикальной части системы начинается со сборки перехода от горизонтальной части водостока к вертикальному стояку. Для крыш с узкими карнизами до 25 см его собирают путем соединения верхнего и нижнего коленей. Владельцам конструкций с широкими карнизами придется преодолеть более широкий фронт работ.

Примкнем к их рядам, чтобы изучить следующий этап сооружения водостока:

К патрубку воронки присоединим верхнее колено, нанеся на него предварительно полоску клея вдоль линии соединения на расстоянии около 1 см.
Проводим очередную примерку. Прикладываем нижнее колено к месту установки на стене. Линейкой вымеряем расстояние между коленями. Отмечаем положение нижнего колена.
Определяем реальную длину соединительного отрезка, прибавив к расстоянию между коленями высоту патрубка верхнего колена, на который будет надеваться отрезок, и высоту встречного элемента нижнего колена.
Раскраиваем по полученным размерам соединительный отрезок. Зачищаем срез.
Собираем переход и отмечаем точку верхнего хомута для водосточной трубы. Ей положено быть сразу под нижним коленом. Отмечаем точку крепления и снова отделяем нижнее колено и соединительную трубу от верхнего колена.
Устанавливаем хомут, закрепив его так, как положено по техническим правилам фиксировать на стене из конкретного вида стройматериала.
Собираем переход, теперь уже фиксируя клеем его составляющие. Наносим клеевой состав полосами по 5 мм на расстоянии около 1 см от краев.
Отмечаем точки установки хомутов для водосточного стояка, не забывая о том, что самый нижний должен располагаться над сливом. Трубы полимерного водостока соединяются муфтами, под каждой из которых должен быть установлен хомут.
Присоединяем детали стояка, продвигаясь сверху вниз. Соединяем муфтами, оставляя в раструбах по 1 – 1,5 см на свободное линейное расширение труб.
Затягиваем хомуты стояка не слишком плотно, у труб должна оставаться возможность слегка передвигаться вверх/вниз.
Крепим к нижней трубе слив с помощью клея. Если есть желание слив можно подпилить сверху ножовкой.

Если планируется отвод дождевой воды в ливневую канализацию, слив к стояку присоединять необязательно. Труба в таких случаях может заканчиваться прямо над водосборным канализационным лотком на расстоянии 5 – 10 см от его поверхности.

Для предотвращения засоров системы сверху желоб полностью рекомендовано перекрывать решеткой или хотя бы устанавливать защитные сетки в виде краба на воронки.

Видео о правилах устройства ПВХ водостоков

Наглядная демонстрация работ по сборке и креплению пластикового водостока поможет быстро и правильно выполнить монтаж:

Соблюдая правила сборки и установки водосточной системы из полимерных деталей, можно успешно оборудовать кровлю отличной системой отведения атмосферной воды.

Монтаж водосточной системы: правила установки и крепления водостоков

Монтаж водосточной системы (фото №1)

Дом без водостоков — как чай, налитый в ситечко: вроде вкусно, но течет не туда. В результате можно повредить стены, цоколь, фундамент и красивую наружную отделку. Поэтому монтаж водосточной системы — обязателен. Работа несложная, и при должном подходе справится с ней даже новичок. Но обо всем по порядку.

Выбор водосточной системы по материалу

Задача №1: правильно выбрать и рассчитать водостоки. И вопрос выбора решают не столько личные предпочтения владельца, сколько другие, более объективные показатели:

➠ Климат в регионе (максимально возможный уровень осадков)
➠ Конфигурация, размеры кровли и угол ската
➠ Этажность дома, его возраст и выносливость несущей системы.

Выбор материала зачастую продиктован целесообразностью. Так, водостоки из меди или титан-цинка не подвержены коррозии, устойчивы к агрессивной среде, но дорогие.

Медный водосток (фото №2)

Чаще всего для изготовления металлического водостока используют сталь:

оцинкованную (в последнее время все реже — она подвержена коррозии и недолговечна),
покрытую защитным полимерным слоем.

Стальной водосток. (фото №3)

Такая система прочна, надежна, подходит для многоэтажных строений. Но имеет ряд нюансов:

Металл не стоит использовать в приморских зонах, где в воздухе много солей, а также в районах с развитой промышленностью — активные вещества растворятся в воде, вступят в реакцию с металлом и сократят срок службы водостоков.
От металлической системы стоит отказаться, если у вас старый дом, слабая несущая конструкция, фундамент или стропильная система.
Металлические водостоки обладают низкой шумоизоляцией. Во время дождя они будут гудеть.

Популярная альтернатива — пластиковые водостоки.

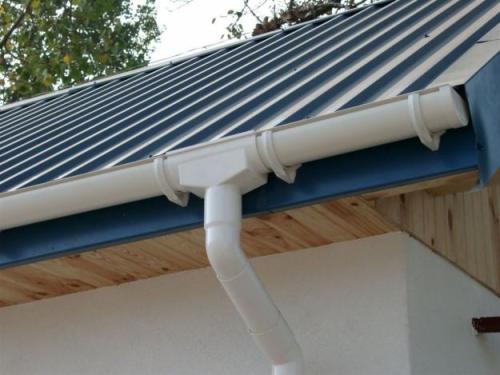

Пластиковая водосточная система. (фото №4)

Они не подвержены коррозии, устойчивы к агрессивному воздействию окружающей среды. Легкие по весу и простые в монтаже — установка водосточной системы из пластика под силу даже неопытному домовладельцу. Не подойдут они разве что для многоэтажных зданий.

Выбор водостоков по параметрам

Пропускная способность водостоков определяется диаметром труб и желобов. Эти параметры, как правило, указываются в маркировке. К примеру, могут быть маркировки 100/75, 125/90, 150/110.

У разных производителей параметры водосточных систем различны. Для их состыковки не обойтись без переходников. Но в этом случае увеличивается риск протечек. Поэтому лучше, чтобы все элементы были изготовлены одной компанией.

Не пытайтесь соединять элементы водостоков разных производителей — они не состыкуются.

Чтобы точно рассчитать необходимые размеры водостоков, нужно знать площадь поверхности ската крыши.

Схема 1. Расчет эффективной площади крыши.

Если крыша плоская (угол уклона менее 10 градусов), эффективной будет вся ее площадь:

Чтобы подобрать размеры труб и желобов, воспользуйтесь приведенной ниже таблицей.

Подбор диаметра желоба и трубы. (схема №2)

На выбор места и количества стоков влияет длина свеса кровли. Если она менее 10 м, устанавливается один сток. Если более 10 м — два.

Количество сливов зависит от длины свеса кровли. (схема №3)

Из чего состоит водосточная система?

Перед тем, как переходить к описанию монтажа, давайте познакомимся с водосточной системой поближе.

Элементы водосточной системы. (схема №4)

Водосточная система — это:

желоб — чтобы собирать с кровли воду дождей и тающего снега;
труба — чтобы отводить воду из желобов в канализацию;
воронки — чтобы вода из желобов поступала в трубы;
заглушки — чтобы закрыть глухие торцы желобов;
отводы — чтобы прокладывать трубы по выступам здания;
кронштейны — чтобы крепить желоба;
хомуты — чтобы крепить трубы.

Также могут пригодиться угловые элементы, соединительные муфты, защитные сетки и пр. У разных производителей комплект может отличаться.

К примеру, регулируемый угол желоба в водостоках от «Альта-Профиль» — элемент, при помощи которого можно соединять желоба под разными углами (от 125 до 145 градусов). Он востребован в домах со сложной конфигурацией крыши и позволяет владельцам избежать сложностей с подбором или изготовлением разных угловых элементов.

Как крепить водостоки?

Материал и конструктивные особенности конкретной системы того или иного производителя определяют технологию ее монтажа. Например, водостоки из пластика можно монтировать клеевым или бесклеевым способом (при помощи уплотнительных резинок).

Рассмотрим, как крепить водостоки к крыше бесклеевым способом.

Для работы потребуются:

строительный уровень,
саморезы,
шуруповерт,
дрель,
шнур или веревка,
универсальная биметаллическая коронка для вырезания отверстий,
ножовка по металлу.

Устанавливать водосточную систему «Альта-Профиль» можно двумя способами:

➠ Горизонтальный: сначала система собирается внизу, а затем переносится на фасад и вставляется в предварительно закрепленные кронштейны. Так удобно делать на небольших домах.
➠ Вертикальный способ — сверху вниз. Водосточная система пошагово собирается на здании. Такой способ используется чаще. Его и разберем подробнее.

Инструкция по монтажу водосточной системы

Шаг за шагом рассмотрим, как производить монтаж водостоков.

Этап 1. Крепление кронштейнов

Кронштейны для водосточного желоба. (фото №5)

Мы можем использовать кронштейны из металла и пластика. Выбор определяется тем, к чему крепится желоб.

Металлические кронштейны — если желоба крепятся к стропилам.

Как их монтировать? Сначала устанавливаем крайние элементы в 15 см от торца. Между лобовой доской и кронштейном нужно предусмотреть зазор не менее 2 см.

Между установленными кронштейнами натягиваем шнур. По нему, на удалении 60 см друг от друга, закрепляем все остальные кронштейны. Важно: в сторону слива должен быть легкий уклон. Оптимально, если он будет составлять 3-4 мм на 1 погонный метр.

Оптимальный уклон желоба: 3-4 мм на 1 погонный метр. Это обеспечивает свободное движение воды в сторону слива.

Кронштейны из пластика можно использовать, если желоб крепится на лобовую доску. Но предварительно проверяем, что она установлена вертикально, ровно, без искривлений. Точно так же нужно перепроверять кронштейны, которые будут к ней крепиться. От этого зависит качество всей системы.

Как и металлические, сначала пластиковые кронштейны закрепляем приблизительно в 15 см от торца желоба. Натягиваем шпагат, по которому при помощи саморезов монтируем все прочие кронштейны с шагом 60 см. Важно также обеспечить уклон для естественного движения воды по направлению к трубе.

Этап 2. Установка желобов

Установка водосточного желоба. (фото №6)

Поочередно вставляем желоб в кронштейны. При этом нужно надавить до щелчка.

Этап 3. Крепление воронки

Крепление воронки. (фото №7)

Отверстие под воронку нужно вырезать в цельном желобе (не допускается монтаж воронки в фрагменте желоба).

Воронка устанавливается в нужном месте. Карандашом отмечаем ее размеры. Затем вырезаем соответствующее отверстие в желобе. Для этого удобно использовать биметаллическую коронку. Работать нужно на малых оборотах.

Удаляем заусенцы на кромке. Кромку цепляем за задний край желоба и заводим за передний. При этом будет слышен характерный щелчок.

Место, где устанавливается воронка, с обеих сторон нужно укрепить кронштейнами.

Этап 4. Установка металлической сетки

Сетка устанавливается в отверстие воронки. Это опционный, необязательный шаг.

Этап 5. Монтаж муфт желобов

При смене температуры пластиковые элементы расширяются и сужаются. Поэтому их нельзя соединять слишком плотно. На оборотной стороне муфты «Альта-Профиль» для этого предусмотрено специальное ограничение с надписью «Stop».

Кромку муфты цепляем за задний край желоба. Потом заводим передний край за кромку спереди. Раздастся характерный щелчок.

Чтобы придать системе прочность, с обеих сторон муфты устанавливаем дополнительные кронштейны.

Этап 6. Монтаж угла желоба

Устанавливаем кронштейны как можно ближе к углам. В угловой элемент вставляем край одного желоба, затем второго — до щелчка.

Если угол превышает 90 градусов, можно применить следующее решение. В одном из желобов делаем отверстие. Под нужным углом вставляем второй желоб, а торец закрываем заглушкой.

Альтернативный вариант — использовать регулируемый угол желоба. Способ применения аналогичен тому, как мы использовали универсальный угол 90 градусов. Сначала вставляем желоб, потом настраиваем необходимый угол и вставляем второй желоб, до щелчка, но не далее, чем до ограничивающей отметки с надписью «Stop».

Этап 7. Крепление заглушки

Крепление заглушки. (фото №8)

Внутри заглушки есть специальные усики, которые прочно фиксируют ее на желобе. С их помощью закрепляем заглушку.

Этап 8. Монтаж колена трубы

Колено трубы. (фото №9)

Колена трубы устанавливаем по направлению стока, таким образом, чтобы угол уклона отличался от вертикального положения.

Этап 9. Монтаж трубы

Монтаж трубы. (фото №10)

Верхний край трубы вставляем в раструб колена. Закрепляем трубу на стене с помощью хомутов, которые располагаем в 180 см (или менее) друг от друга.

Чтобы трубы были расположены вертикально, нужно убедиться, что кронштейны, которые держат желоба, также установлены вертикально, без отклонений.

Лишь в нижней части труба может немного отклоняться от вертикали, но в сторону, противоположную стене дома.

Этап 10. Монтаж хомутов

Верхний хомут устанавливаем под коленом водосточной трубы.

Для этого отгибаем часть хомута и таким образом открываем его. Вставляем трубу до характерного щелчка и фиксируем. Защелкиваем хомут и закрепляем саморезом.

Этап 11. Монтаж муфты трубы

Чтобы соединить две трубы по длине, используем муфту.

Этап 12. Установка слива

Слив устанавливаем в нижней части трубы. Закрепляем саморезами.

Работа завершена. Теперь вы знаете, как монтировать водосток из пластика. Металлическая водосточная система устанавливается аналогично, но с некоторыми нюансами.

Монтаж металлической водосточной системы

Не будем пошагово разбирать весь алгоритм. Он такой же, как и у пластиковых систем. Рассмотрим лишь некоторые особенности.

Чтобы вырезать воронку в желобе, используем ножницы по металлу. Распиливание при помощи болгарки может повредить защитный слой — в результате появится ржавчина, и срок службы водостоков сократится.

Для металлических водосточным систем используем только металлические кронштейны. Уклон желобов должен быть такой же, как и для пластиковой системы, — 4 мм на 1 погонный метр. Расстояние между кронштейнами и торцевыми краями желобов должно также составлять около 15 см. Шаг установки кронштейнов — 60 см. Во всех местах стыка систему нужно усилить дополнительными кронштейнами.

Правила монтажа водосточной системы

Пластиковая водосточная система. (фото №11)

Чтобы водосточная система служила долго и качественно, нужно беспрекословно соблюдать правила монтажа. Акцентируем внимание на нескольких из них.

1. Правильно подобрать уклон желоба.

➠ Как должно быть? 3-5 мм на 1 м желоба.

Если уклон меньше или кронштейны установлены неровно, система будет засоряться и ее эффективность значительно снизится.

Если он будет больше, желоба слишком отдаляться от края кровли и вода не будет в них попадать.

2. Верно выбрать шаг установки кронштейнов.

➠ Как должно быть? Установка пластиковой водосточной системы требует, чтобы шаг монтажа кронштейнов не превышал 50 см. Для металлических водостоков — 60 см.

Если расстояние будет больше, при значительных осадках система может деформироваться или разломаться.

3. Выбрать правильное положение желобов водосточной системы.

➠ Как должно быть? Мысленно проведите линию, продолжающую скат кровли, — она должна быть на 2-2,5 см выше края желоба.

Иначе снег, сползающий с крыши, может повредить водостоки. Или во время сильных осадков вода будет переливаться над ним.

Проверяем положение водостоков относительно кровли: чтобы вода попадала в желоб, а снег, сходящий с крыш, — нет.

4. Тщательно проверить соединение муфты.

➠ Как должно быть? Во время монтажа нужно приложить усилия, чтобы сделать систему герметичной.

Если отнестись к этому невнимательно, возможны протечки.

Заключение: монтаж пластиковой и металлической водосточной системы

Монтировать водосточную систему — пластиковую или металлическую — несложно. Но нужно строго соблюдать все правила и требования производителей. Если вы не уверены в своих силах и навыках, доверьте работу профессионалам. Например, монтаж водосточной системы дома от «Альта-Профиль» выполняют сертифицированные бригады, которые прошли обучение у экспертов производителя.

Проектирование водостока

Чтобы ваш дом не только имел привлекательный внешний вид, но был подготовлен к приему большого количества атмосферных осадков, следует тщательно продумать проектирование наружного водостока. Ведь именно данной системе предстоит встретить дождевые стоки, стекающие с крыши, и отвести их от фундамента здания. Система водосточных труб в проекте не указывается, поэтому еще при монтаже кровли важно определить, каким будет ваш водосток, и точно рассчитать площадь и геометрию крыши.

Важным моментом в проектировании водостока является правильный подбор желобов, которые не должны портить внешний облик фасада и гармонично вписываться в общий вид строения. Самым простым вариантом является двускатная крыша, у которой линия карнизного свеса прямая и не требует особых конфигураций. Если же по задумке проектировщика кровельные изгибы должны иметь оригинальный и нестандартный вид, это потребует создания более сложной конструкции водосточной системы.

Заломы крыши, скачки свеса, разнообразные врезки, а также наличие люкарны — оконного проема в скате крыши — сопровождаются разделением желобов. Чтобы не испортить оригинальную конфигурацию кровли, проектировщик должен тщательно продумать, как и куда разместить обычную водосточную трубу двенадцатисантиметрового диаметра.

Проблемные участки

Проектирование расположения желобов для навесов, а также возле входной зоны требует особого подхода. Ведь в этих местах трубы сложно сделать малозаметными, и важно, чтобы их функциональное предназначение было дополнено эстетически привлекательным внешним видом. Многие архитекторы в данном случае применяют иные виды стока, например, цепь или отвод.

Проблемным является и оформление крыш с отрезками свеса, идущими под определенным углом либо дугообразными. Ведь на скосе желоб должен исчезнуть, с тем, чтобы вновь появиться на прямом отрезке. Именно здесь должна быть установлена водосточная труба, цепь или отвод, предназначение которых — отвести дождевые потоки в канализацию или сад.

Практические советы

Если вы хотите избежать проблем, связанных с дождевыми осадками или таянием снега, следует внимательно отнестись к имеющимся техническим нормативам проектирования водосточных систем.

Существующий уклон желобов примерно в 1% неизменно приведет к тому, что на каждых 10 м они будут понижаться примерно на 10 см. Это следует учитывать, ведь такая разница уровней будет заметна со стороны. Тем более на это следует обратить внимание, если ваш дом имеет небольшой объем.
Не следует допускать преломления желобов между стоками более, чем трижды. В этом вам поможет установка дополнительных водосточных труб, которые лучше всего разместить на ризалите или многогранном выступе.
Не стоит размещать трубы водостока в стенных примыканиях, потому что это может послужить причиной дополнительного намокания корпуса строения. Важно помнить, что первостепенная задача водостока — отвод воды от фундамента, стен, а также подвального помещения. Если же при этом ваша система забьется, то спрятанные в межстенных углах трубы будут способствовать затеканию влаги из дождеприемника.
При проектировании водоотводов необходимо учитывать, что вода не должна вытекать и собираться в местах общественного пользования, например, возле крыльца или входных дорожек. В случае замерзания, образовавшиеся скользкие участки могут послужить причиной травматизма.

Выберите подходящее место

Важным моментом как с практической, так и с эстетической точки зрения, является подбор места установки водосточных труб. Наиболее распространенный вариант — размещение на внешних угловых примыканиях. Во-первых, ваши стены будут обезопасены от проникновения влаги. Во-вторых, такой водосток будет менее заметен и гармонично впишется в экстерьер здания.

Весьма удобно располагать водоотводы на столбах, закрепив их снаружи в штрабах — специально вырезанных бороздах. Если имеется наклонный участок, который отводит воду от карниза к вертикальной трубе, он должен располагаться перпендикулярно карнизному свесу и иметь максимально короткую длину.

Наиболее сложными с технической стороны являются желоба, которые требуется установить над эркерами, балконами и террасами. На таких участках влага чаще всего попадает под карнизную планку, задерживается там и промерзает. К тому же здесь водосточная система сразу бросается в глаза, поэтому ее проектирование и установка должны быть максимально продуманы.

Не только практично, но и эстетично

Водосточная труба — неотъемлемая часть вашего строения. То, насколько гармонично она впишется в общее оформление фасада, будет существенно влиять на общее визуальное впечатление от строения. Поэтому при выборе обращайте внимание на цвет и фактуру водостока, их сочетание с кровлей и кладкой стен.

Самыми распространенными являются желоба с полукруглым сечением. Однако дизайнерская мысль не стоит на месте, и вот уже около 30 лет фасады многих зданий украшают водостоки, выполненные из прямоугольных профилей или усложненных конфигураций, имитирующих карниз.

Важной деталью является место соединения желоба с водосточной трубой. Оно может иметь вид воронки или слива, выполненных в виде соединения пары цилиндрических форм. В некоторых проектах эти участки формируются в виде прямоугольного короба или треугольной призмы, либо более замысловатой конфигурации.

Большое значение имеет и то, как оформлено место подведения водосточной трубы к дождеприемнику. Он может быть расположен в грунте либо специальной траншее, и постоянно пребывать у вас на виду. Поэтому при проектировании большое внимание уделяется не только проработке функционала водостока, но и его эстетической привлекательности.

Желоба: быть или не быть?

Проектирование строений допускает отсутствие системы водостока. Это возможно при условии, что крыша имеет широкий карнизный свес и простую конфигурацию без изогнутых внутренних углов — ендов. В данном случае вода стекает далеко от стен здания, не попадая на отмостку и не разрушая цоколь рикошетными каплями.

Если продумать конструкцию крыши таким образом, чтобы стекающие воды с нее не попадали на окружающих, вполне можно обойтись без водосточной системы. Для этого следует придать кровле соответствующую форму, и в результате вас не настигнет проблема, когда под тяжестью льда или снега желоба деформируются.

Водоотвод с кровли

Содержание:

Один из завершающих этапов строительства любого строения — устройство водоотвода с крыши. Он служит для предотвращения намокания стен, подмывания фундаментов и отмостки стекающими с крыши ливневыми и талыми водами.

Повышенная влажность провоцирует развитие плесени. Вода, стекающая на землю,может подтопить подвальные помещения или цокольные этажи, привести к разрушению фундаментов, неравномерной осадке здания.

Современные системы водоотвода гармонично вписываются в любой стиль дома и способны стать частью декоративного оформления фасада.

Рисунок 1. Водоотвод скатной крыши.

Виды водосточных систем

Водоотвод с крыши бывает внутренним и наружным.

Наружныесистемы обычно устраивают со скатных крыш. Для этого на свесах кровли монтируются водосборные желоба. Вода с крыши по желобу стекает в водосточные трубы, откуда отводитсяв центральный ливневый коллектор, грунт или специальные резервуары.

Внутренний водоотвод предназначен для отвода воды с плоских кровель. При устройстве кровель устраивается уклон к центру здания, где устанавливаются водосточные воронки с внутренними стояками. Вода, стекая с кровли по внутренним трубопроводам, отводится обычно в ливневую канализацию.

Внутренний водоотвод

Внутренние водоотводящие системы устраиваются на эксплуатируемых и неэксплуатируемых плоских кровлях.

Водостоки внутри здания монтируются из следующих элементов:

Водосточных воронок, предназначенных для сбора и отвода дождевой и талой воды. Они располагаются на плоскости кровельного покрытия. На рынке представлены воронки плоской формы или в виде колпака из пластика, стали или чугуна. Диаметры воронок определяются расчетом и соответствует сечению водоотводящих труб.
Вертикально расположенных трубных стояков сечением, соответствующим диаметру отвода водосточной воронки.
Углов, колен, доборных деталей.
Кронштейнов, крюков, хомутов и прочих крепежных элементов.

Вокруг водоприемных воронок неутепленных кровель, в радиусе 50 см, уклон должен составлять не менее 5%. Это может достигаться за счет уменьшения толщины утеплителя или стяжки.

Рисунок 2. Приемная воронка, установленная на плоской кровле.

Внутренние системыводоотводов подразделяются на самотечные и сифонные.

В самотечных конструкциях стоки, попадая в воронки, самотеком стекают по стоякам.

Сифонные системы отличаются устройством водосточных воронок, которые представляют собойконструкции в виде колпака со стабилизаторами водных потоков.Вакуумная система полностью герметична и заполнена водой. При падении уровня воды внутри водостока, жидкость с поверхности крыши под действием вакуума начинает всасываться в водоотвод.

Сифонно-вакуумная система является наиболее эффективной и долговечной при отводе дождевых и талых вод с плоской крыши.

Внутренние водостоки должны иметь герметично закрывающиеся ревизионные проемы для чистки и проведения профилактических осмотров.

Внутренние водостоки имеет ряд преимуществ перед внешними:

все элементы скрыторазмещены внутри сооружений, не нарушается экстерьер фасада, нет необходимости подбирать варианты, подходящие под стиль и цветовое решения здания;
эффективность внутреннего отвода выше, чем у наружных систем;
даже в сильные морозы вода в трубах не замерзает;
ливневые и талые воды сливаются непосредственно в сливную систему.

Недостаток внутреннего водостока в сложности обслуживания и ремонта конструкций, неудобствах при чистке.

Наружный водосток

Основными элементами наружного водоотвода являются водосточные трубы и желоба.

Форма сечения желобов может быть квадратной, полукруглой или трапецеидальной.

Диаметр желобов и труб зависит от уклона и площади кровли, а так же статистических показателей максимального количества атмосферных осадков в регионе строительства, определяется расчетом.Площадь сечения должна обеспечивать отвод воды с кровли даже при сильном ливне. В состав водосточных систем входят:

воронки и водосборники, выступающие в роли приемника дождевой воды;
подвесные желоба, устанавливаемые горизонтально на свесах крыш;
водосточные трубы для отвода воды;
крепежные изделия: хомуты, кронштейны, держатели;
соединительные детали, переходные колена, отводы;

Кроме основных элементов водостока, используются специальные сетки и защитные колпаки, предотвращающие попадание мусора, листвы, веток и прочих предметов в сливные трубы.

Детали водосточных систем изготавливаются из оцинкованной стали, алюминия, пластика, металла с полимерным покрытием. Они легко стыкуются между собой и при правильном монтаже исправно отводят воду с кровли.

Для предотвращения обледенения систем наружного и внутреннего водоотвода необходимо предусмотреть устройство электрического обогрева элементов водосточных воронок, труб и лотков.

Электрообогрев выполняется греющим электрическим кабелем, управляемым автоматически с помощью датчиков температуры и терморегуляторов.

Рисунок 3. Комплектация наружной водосточной системы.

Материалы водоотводов

На строительном рынке представлены водосточные системы из различных материалов.

При выборе элементов водоотвода, необходимо учитывать следующие рекомендации:

Водоотводы многоэтажных жилых домов со скатными крышами должны выполняться из прочных конструкций, соответствующих нормам безопасности. Подойдут оцинкованные стальные системы с полимерным покрытием или изделия из нержавеющей стали, укомплектованные надежными креплениями и соединительными элементами.
Водосточные конструкции из меди устанавливаются в элитных домах и загородных резиденциях с эксклюзивным дизайном. Материал выглядит стильно и благородно, указывает на высокий статус собственника жилья. Срок службы медных водосточных систем может составлять более ста лет.

Рисунок 4. Водосточные системы из меди.

Для частных домов и дачных строений подойдут водосточные системы из ПВХ. Легкие конструкции быстро монтируются, просты в обслуживании, долго сохраняют привлекательный внешний вид.

Владельцы современных домов с наружным водостоком все чаще выбирают водоотводящие конструкции из модифицированного ПВХ от европейских производителей, в широком ассортименте представленные в компании «МегаЛайн».

Кровельные водостоки из ПВХ обладают многими достоинствами;

прочностью, превышающей показатели чугуна;
стойкостью к температурным перепадам;
хорошим шумопоглощением;
молекулярной памятью, позволяющей в случае деформации возвращать первоначальную форму.

Срок службы изделий из термопластичного ПВХ превышает 50 лет.

Выбор систем водоотвода

При выборе водосточных систем нужно учитывать конструкцию крыши, статистические данные по количеству осадков в данном регионе, особенности материалов, из которых изготавливаются водосточные системы.

Компания «МегаЛайн» предлагает широкую линейку элементов водосточных систем для индивидуального и промышленного строительства от европейской компании Plastmo.

Модели Plastmoизготовлены из модифицированного термопластичного ПВХ, соответствуют всем требованиям технических норм и адаптированы к российским климатическим условиям.Имеют жесткую конструкцию с надежной защитой от переливов. Выпускаются в 10 цветах. На заказ могут быть выполнены в любом цвете палитры RAL.

Каталог элементов системы Plastmo включает более 30 позиций типовых и нестандартных деталей, основные из них:

желоба длиной 4 и 6 метров;
крюки различных размеров и конфигураций;
воронки подвижные;
заглушки универсальные;
углы внутренние и наружные;
водосточные трубы;
различные соединители и хомуты;
колена, муфты, ответвления.

Специальные элементы представлены широкой линейкой нестандартных деталей.

По специальному заказу компания изготавливает комплекты водосточной системы под индивидуальные проекты.

Рисунок 5. Соотношение размеров водосточных желобов и труб в зависимости от площади ската.

Выбор водосточных воронок

На строительном рынке водосточные воронки представлены моделями из оцинкованной стали, чугуна, пластика ПВХ, меди и прочих сплавов.

Конструкции воронок бывают:

колпаковые, возвышающие над поверхностью кровли в виде куполообразной решетки;
плоские, монтируемые вровень с поверхностью кровли;
с вертикальным или горизонтальным выпуском;
с противогравийной корзиной;
с подогревом электрическим кабелем.

Рисунок 6. Устройство дождеприемной воронки АСО Spin.

Конструкция воронки состоит из следующих деталей:

опорной части, монтируемой у основания покрытия;
приемного элемента с трубой;
верхней секции, устанавливаемой в утепляющих и гидроизоляционных слоях;
фильтра воздушного, уплотнительного кольца и прижимного фланца, герметично соединяющего верхнюю часть воронки с нижней;
решетки, защищающей водосток от попадания листвы и крупного мусора;
греющего электрического кабеля.

Наиболее популярные воронки для плоских и скатных кровель, адаптированные к российским климатическим условиям, предлагает компания «МегаЛайн».

Изделия изготовлены австрийской компанией HuttererLechner, выпускающей воронки марки HLи крупнейшим германским производителем водосточных систем — компанией ACO.

В таблице представлены сравнительные характеристики водосточных воронок наиболее популярных моделей от компании «МегаЛайн».

Тип и диаметр выпуска

для плоских кровель

с электро подогревом

для плоских кровель

с электро подогревом

для экспл. кровли

с электро подогревом и фланцем

для плоских кровель

с противогравийной корзиной

для плоских кровель

с т/и, куполообразной решеткой

для плоских утепл. кровель

с т/и, куполообразной решеткой

для экспл. кровель

с п/б вставкой, решеткой из чугуна

Все водостоки соответствуют государственным стандартам и требованиям безопасности.

Водоотвод своими руками

При монтаже водостоков своими руками необходимо изучить рекомендации производителя и точно следовать определенным правилам.

Монтаж наружной водосточной системы

Монтаж наружных систем выполняется в определенной последовательности:

До начала кровельных работ к стропилам, ветровой доске иликрайней доске настила, прибитой к стропилам, монтируются крюки и кронштейны для навешивания водосточных желобов.Шаг креплений должен составлять около 50 см и обеспечивать прочность и жесткость конструкции.

Рисунок 7. Способы крепления кронштейнов для монтажа желоба.

После устройства кровли устанавливается желоб с уклоном от двух до пяти миллиметров на один метр длины лотка, в сторону водоприемных воронок. Разуклонка необходима для предотвращения застоя или перелива воды при обильных осадках. Желоба устанавливаются так, чтобы не создавать препятствия при схождении снега с крыши и обеспечить отвод дождевыхи талых вод.Чтобы во время сильного ливня переливающая вода с желобов не попадала на стены, наружный край лотка устраивается немного ниже, чем внутренний.
Следующим этапом устройства водоотвода будет крепление к стенам держателей труб ливневых стояков. Хомуты располагаются непосредственно под раструбами, в местах стыковок отдельных элементов труб, с шагом не более двух метров.
Точно под водосборной воронкой монтируются вертикальные элементы сточных труб. Для предотвращения температурных деформаций в местах соединений элементов водосточной системы устраиваются зазоры;
Завершает конструкцию водоотвода сливное колено, направленное в места сбора сточной воды.

Водоотводы можно монтировать и после завершения кровельных работ. При этом крюки крепятся к лобовой доске или стенам дома. Такой вариант больше подходит для устройства облегченных водоотводящих систем из пластика.

Вид и конструкция кровельных водоотводов определяется проектом.

Для защиты желобов от сползающего с крыши снега устраиваются снегозадерживающие барьеры.

Особенности монтажа внутреннего водостока

Монтаж внутренних водосточных систем нужно начинать до начала кровельных работ. Выполнять в соответствии с заранее разработанным проектом, четко соблюдая все технологические этапы.

Важный момент, предшествующий началу монтажа системы — формирование уклона кровли от стен здания, обеспечивающий беспрепятственное стеканиеводы к водосточным воронкам.

Разуклонка выполняется из керамзита, плит утеплителя или облегченных бетонных смесей.

Устройство внутреннего водоотвода выполняется в определенной последовательности:

Монтируется нижний элемент трубы с патрубком, выводящим воду за границы строения.
Устанавливаются вертикальные трубы — стояки, через которые дождевая вода с кровли удаляется в ливневую канализацию. Сечение трубопроводов должно соответствовать диаметру отводов водосточных воронок.
Монтируется водоприемная воронка, устанавливаются фланцевые соединения с крышками, решетками и фильтрами.Обеспечиваются герметичные соединения трубы с водоприемными воронками.

Водосточные трубы монтируются в специальных нишах внутри здания, крепятся кронштейнами и хомутами к конструкциям стен и перекрытий. В соответствии с требованиями СНиП, трубы и крепежные элементыизготавливаются из одного материала.

На всех этапах работ выполняется тщательная герметизация всех элементов системы. При этом, чтобы предотвратить деформации от температурных расширений, в конструкциях устраиваются стыковочные зазоры.

Для профилактического обслуживания и регулярного осмотра внутренних систем, внутри труб устраиваются герметично закрывающиеся ревизионные проемы.

Рисунок 8. Схема установки внутреннего водоотвода с воронкой АСО Spin.

На любой плоской крыше должно быть как минимум две воронки: основная и резервная. Количество водоулавливающих устройвств определяется расчетом. По требованию СНиП, на каждые 20м2 добавляется по одной воронке.

Для предотвращения формирования водяных пробок, закупоривавших слив воды, необходимо обеспечивать воронки электроподогревом. Кроме того, во избежание промерзания, вертикальные стояки должны размещаться в отапливаемых зонах здания.

Основным требованием при монтаже является герметичное соединение всех элементов. Малейшие отверстия или щели могут привести к протечкам и промоканиям конструкций зданий. Тщательная герметизация необходима в местах устройства воронок.

Качественный монтаж внутренних водостоков позволит получить водоотвод, который послужит десятки лет, не требуя существенного ремонта.

Отвод сточной воды

Отвод воды с крыши должен осуществляться в специальные места.

Для этих целей можно использовать:

подручные емкости: бочки, цистерны, и другие удобные резервуары. Собираемую воду можно применять для технических нужд, полива сада или огорода;
фильтрационные колодцы, откуда жидкость, проходя через дренирующие слои песка и щебня уходит в грунт;
расположенные вблизи естественные водоемы, так как дождевые и талые воды не наносят вреда окружающей природе.

Рисунок 9. Отвод воды с кровли в дождеприемник ливневого коллектора.

С крыш индивидуальных жилых домов и дачных строений допускается слив талой и дождевой воды в грунт или специальные емкости.

При наличии близко расположенного канализационного коллектора, сливные воды, по согласованию с местными органами власти можно отводить централизовано в ливневую канализацию.
