Как определить коэффициент уплотнения грунта

Коэффициент уплотнения грунта. Определение плотности грунта

Подготавливаясь к застройке, проводят специальные исследования и тесты, определяющие пригодность участка к предстоящей работе: берут пробы грунта, вычисляют уровень залегания подземных вод и исследуют другие особенности почвы, которые помогают определить возможность (или ее отсутствие) строительства.

Проведение таких мероприятий способствует повышению технических показателей, вследствие чего решается ряд проблем, возникающих в процессе строительства, например, проседание почвы под тяжестью конструкции со всеми вытекающими последствиями. Первое ее внешнее проявление выглядит как появление трещин на стенах, а в совокупности с другими факторами к частичному или полному разрушению объекта.

Коэффициент уплотнения: что это?

Под коэффициентом уплотнения грунта имеют в виду безразмерный показатель, который, по сути, является исчислением из отношения плотность грунта/плотность грунта_max. Коэффициент уплотнения грунта рассчитывается с учетом геологических показателей. Любой из них, независимо от породы, пористый. Он пронизан микроскопическими пустотами, которые заполняются влагой или воздухом. При выработке почвы объем этих пустот увеличивается в разы, что приводит к повышению рыхлости породы.

Важно! Показатель плотности насыпной породы намного меньше, чем те же характеристики утрамбованного грунта.

Именно коэффициент уплотнения грунта определяет необходимость подготовки участка к строительству. Опираясь на эти показатели, подготавливают песчаные подушки под фундамент и его основание, дополнительно уплотняя грунт. Если эту деталь упустить, он может слеживаться и под весом конструкции начнет проседать.

Показатели уплотнения грунта

Коэффициент уплотнения грунта показывает уровень уплотненности почвы. Его значение варьируется в рамках от 0 до 1. Для основания бетонного ленточного фундамента нормой считается показатель в >0,98 балла.

Специфика определения коэффициента уплотнения

Плотность скелета грунта, когда земляное полотно поддают стандартному уплотнению, вычисляется в лабораторных условиях. Принципиальная схема исследования заключается в помещении образца почвы в стальной цилиндр, который сжимается под воздействием внешней грубой механической силы – ударов падающего груза.

Важно! Наивысшие показатели плотности грунта отмечаются у пород с влажностью чуть выше нормы. Эта зависимость изображена на графике ниже.

Каждое земляное полотно имеет свою оптимальную влажность, при которой и достигается максимальный уровень уплотнения. Этот показатель также исследуют в лабораторных условиях, придавая породе разную влажность и сравнивая показатели уплотнения.

Реальные данные – это конечный результат исследований, измеряющийся по окончании всех лабораторных работ.

Методы уплотнения и вычисления коэффициента

Географическое расположение определяет качественный состав грунтов, каждый из которых обладает своими характеристиками: плотностью, влажностью, способностью к проседанию. Потому так важно разработать комплекс мер, направленный на качественное улучшение характеристик для каждого типа почвы.

Вам уже известно понятие коэффициента уплотнения, предмет которого изучается строго в лабораторных условиях. Проводят такую работу соответственные службы. Показатель уплотнения почвы определяет методику воздействия на грунт, вследствие которой он получит новые прочностные характеристики. Проводя такие действия, важно учитывать процент усиления, прикладываемого для получения необходимого результата. Исходя из этого вычитывается коэффициент уплотнения грунтов (таблица ниже).

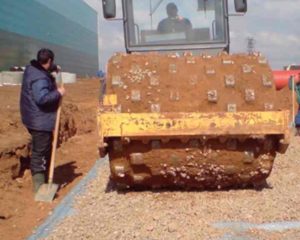

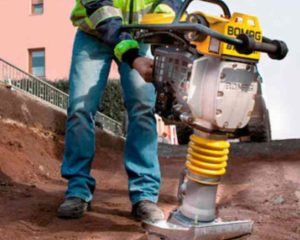

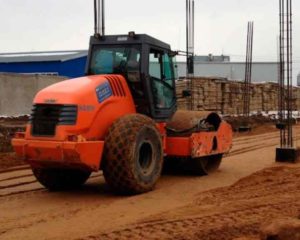

Типология методов уплотнения грунта

Существует условная система подразделения методов уплотнения, группы которых формируются исходя из способа достижения цели – процесса выведения кислорода из слоев почвы на определенной глубине. Так, различают поверхностное и глубинное исследование. Исходя из типа исследования, специалисты подбирают систему оборудования и определяют способ его применения. Методы исследования почвы бывают:

• статическими;
• вибрационными;
• ударными;
• комбинированными.

Каждый из типов оборудования отображает метод применения силы, например пневматический каток.

Частично такие методы применяются в малом частном строительстве, другие исключительно при построении крупномасштабных объектов, возведение которых согласовано с местной властью, так как некоторые из таких строений могут оказывать влияние не только на заданный участок, но и на окружающие объекты.

Коэффициенты уплотнения и нормы СНиП

Все операции, связанные со строительством, четко регламентируются законом, потому строго контролируются соответствующими организациями.

Коэффициенты уплотнения грунтов СНиП определяет пунктом 3.02.01-87 и СП 45.13330.2012. Действия, описанные в нормативных документах, были обновлены и актуализированы в 2013-2014 годах. В них описываются уплотнения для разного рода почвы и грунтовых подушек, использующихся при возведении фундамента и строений разного рода конфигураций, в том числе и подземных.

Как определяют коэффициент уплотнения?

Проще всего определить коэффициент уплотнения грунта по методу режущих колец: металлическое кольцо выбранного диаметра и определенной длины забивают в грунт, во время чего порода плотно фиксируется внутри стального цилиндра. После этого массу приспособления измеряют на весах, а по окончании взвешивания вычитывают вес кольца, получая чистую массу грунта. Это число делят на объем цилиндра и получают окончательную плотность грунта. После чего ее делят на показатель максимально возможной плотности и получают вычисляемое – коэффициент уплотнения для данного участка.

Примеры вычисления коэффициента уплотнения

Рассмотрим определение коэффициента уплотнения грунта на примере:

• значение максимальной плотности грунта – 1,95 г/см 3 ;
• диаметр режущего кольца – 5 см;
• высота режущего кольца – 3 см.

Необходимо определить коэффициент уплотнения почвы.

С такой практической задачей справиться намного легче, чем может показаться.

Для начала забивают цилиндр в грунт полностью, после чего извлекают его из почвы так, чтобы внутреннее пространство оставалось заполненным землей, но снаружи никакого скопления грунта не отмечалось.

При помощи ножа грунт извлекают из стального кольца и взвешивают.

К примеру, масса грунта составляет 450 грамм, объем цилиндра 235,5 см 3 . Рассчитав по формуле, получаем число 1,91г/см 3 – плотность почвы, откуда коэффициент уплотнения почвы – 1,91/1,95 = 0,979.

Возведение любого здания или конструкции – ответственный процесс, которому предшествует еще более ответственный момент подготовки застраиваемого участка, проектирования предполагаемых построек, расчета общей нагрузки на грунт. Это касается всех без исключения построек, которые предназначены для длительной эксплуатации, срок которой измеряется десятками, а то и сотнями лет.

Что такое коэффициент уплотнения

Коэффициент уплотнения – это показатель, демонстрирующий, насколько изменяется объем сып у чего материала после трамбовки или перевозки. Определяется он по соотношению общей и максимальной плотности.

Любой сыпучий материал состоит из отдельных элементов – зерен. Между ними всегда есть пустоты, или поры. Чем выше процент этих пустот, тем больший объем б у дет занимать вещество.

Попробуем объяснить это простым языком: вспомните детскую игру в снежки. Чтобы получить хороший снежок, нужно зачерпнуть из сугроба горсть побольше и посильнее ее сжать. Таким образом мы сокращаем количество пустот между снежинками, то есть уплотняем их. При этом уменьшается и объем.

То же самое будет, если насыпать в стакан немного крупы , а затем встряхнуть ее или утрамбовать пальцами. Произойдет уплотнение зерен.

Иными словами, коэффициент уплотнения – это и есть разница между материалом в его обычном состоянии и утрамбованном.

Для чего нужно знать коэффициент уплотнения

Знать коэффициент уплотнения для сыпучих материалов необходимо, чтобы:

• Проконтролировать, действительно ли вам привезли заказанное количество материала
• Купить п р авильное количество песка, щебня, отсева для засыпки котлованов, ям или канав
• Рассчитать вероятную усадку грунта при закладке фундамента, прокладке дороги или тротуарной плитки
• Правильно рассчитать количество бетонной смеси для заливки фундаментов или перекрытий

Дальше мы подробнее расскажем обо всех этих сл у чаях.

Коэффициент уплотнения при транспортировке

Представьте, что самосвал везет 6 м³ щебня с карьера на объект заказчика. В пути ему попадаются ямы и выбоины. Под воздействием вибрации зерна щебня уплотняются , объем сокращается до 5,45 м³. Это называется утряской материала.

Как же убедиться в том, что на объект привезли то количество товара, которое указано в документах? Для этого нужно знать конечный объем материала (5,45 м³) и коэффициент уплотнения (для щебня он равен 1,1). Эти две цифры перемножаются, и получается начальный объем – 6 кубов. Если он не совпадает с тем, что написано в документах, значит мы имеем дело не с утряской щебня, а с недобросовестным п р одавцом.

Коэффициент уплотнения при засыпке ям

В строительстве есть такое понятие как усадка. Грунт или любой другой сыпучий материал уплотняется и уменьшается в объеме под действием собственного веса или давлением различных конст р укций (фундамента, тротуарных плит). Процесс усадки нужно обязательно учитывать при засыпке канав, котлованов. Если этого не сделать, через некоторое время образуется новая яма.

Чтобы заказать необходимое количество материала для засыпки, нужно знать объем ямы. Если вам известна ее форма, глубина и ширина, можете воспользоваться для р асчета нашим калькулятором. После этого полученную цифру нужно умножить на насыпную плотность материала и его коэффициент уплотнения.

При засыпке правильно рассчитанного материала в яму может получиться холмик. Дело в том, что в естественных условиях усадка происходит за определенный промежуток времени. Уско р ить процесс можно с помощью трамбовки. Ее проводят вручную или с помощью специальных механизмов.

Коэффициент уплотнения в строительстве

Наверное, вам известны случаи, когда в зданиях сразу после постройки появлялись трещины. А ямы на новых дорогах или провалившаяся тротуарная плитка на дорожках и во дворах? Это случается , если неправильно рассчитать усадку грунта и не предпринять соответствующие меры по ее устранению.

Чтобы знать усадку, используется коэффициент уплотнения. Он помогает понять, насколько утрамбуется тот или иной грунт в определенных условиях. Например, под давлением веса здания , плитки или асфальта.

Некоторые грунты имеют настолько сильную усадку, что их приходится замещать. Другие виды перед строительством специально трамбуют.

Как узнать коэффициент уплотнения

Легче всего взять данные о коэффициенте уплотнения из ГОСТов. Они р ассчитаны для разных видов материала.

В лабораторных условиях коэффициент уплотнения определяют следующим образом:

• Измеряют общую или насыпную плотность материала. Для этого измеряют массу и объем образца, вычисляют их соотношение
• Затем пробу встряхивают или прессуют, измеряют массу и объем , после чего определяют максимальную плотность
• По соотношению двух показателей вычисляют коэффициент

Документы указывают усредненные значения коэффициента уплотнения. Показатель может меняться в зависимости от различных факторов. Приведенные в таблице циф р ы достаточно условные, но они позволяют рассчитать усадку больших объемов материала.

На значение коэффициента уплотнения влияют:

• Особенности транспорта и способа перевозки
  Если материал транспортируют по выбоинам или железной дороге , он уплотняется сильнее , чем при перевозке по ровной трассе или морю
• Гранулометрический состав (размеры, формы зерен, их соотношение)
  При неоднородном составе материала и наличии лещадных частиц (плоской или игловидной форм) коэффициент будет ниже. А при наличии большого количества мелких частиц – выше
• Влажность
  Чем больше влажность, тем меньше коэффициент уплотнения
• Способ трамбовки
  Если материал утрамбовывают вручную, он уплотняется х у же, чем после применения вибрирующих механизмов
• Насыпная плотность
  Коэффициент уплотнения напрямую связан с показателем насыпной плотности. Как мы уже сказали, в процессе трамбовки или транспортировки плотность материала меняется, так как становится меньше пустот между частицами. Поэтому насыпная плотность во время отгрузки в автомобиль на ка р ьере и после прибытия к заказчику разная. Эту разницу можно высчитать и проверить как раз благодаря коэффициенту уплотнения.
  Подробнее об этом вы можете прочитать на странице Насыпная плотность сыпучих материалов

Также вы можете посмотреть конкретные показатели для следующих материалов:

Коэффициент уплотнения – это важный показатель, помогающий узнать, сколько сыпучего материала заказывать. Он дает возможность проконтролировать, действительно ли вам привезли заказанный объем. Показатель нужно знать строителям при возведении зданий , чтобы правильно рассчитать наг р узку на основание.

Геотехконтроль: определение коэффициента уплотнения грунта

Одной из самых важных физических характеристик грунта является его плотность. В промышленном, гражданском, а так же дорожном строительстве её значение выражается через величину коэффициента уплотнения k_com (К_у) – безразмерного коэффициента, определяемого как отношение плотности сухого грунта в конструкции к максимальной плотности сухого грунта, полученной методом стандартного уплотнения по ГОСТ 22733-2002.

Как же правильно и грамотно определить этот показатель? Именно об этом я постараюсь рассказать доступно.

Для определения коэффициента уплотнения грунта в настоящее время существует немало приборов, основанных на различных принципах действия. Посмотрите на их многообразие:

Но решающее слово остаётся за ним – кольцом-пробоотборником, поскольку только метод режущего кольца регламентируется – ГОСТ 5180-84 (мы не рассматриваем радиоизотопный метод, т.к. он не нашёл широкого применения после аварии на Чернобыльской АЭС).

Итак, перед нами стоит задача: определить коэффициент уплотнения грунта на определённом участке.

1) Выберем и обозначим на данной площади точки опробования: которые можно отметить как на плане, с последующим переносом на фотографию:

так и непосредственно на участке с помощью маркеров.

2) Затем в каждой точке подготовим площадки для работы: снимем верхние 5-10 см грунта, сохраняя целостность проверяемого слоя.

При необходимости обследования нижележащих слоёв отроем шурф на нужную глубину.

3) Теперь проверим уплотнение грунта в каждой точке экспресс-методом, применив один из приборов вышеобозначенных приборов.

Проанализируем полученные результаты и выберем несколько точек (их количество будет зависеть от площади обследуемого участка, но не менее 2-х – 3-х) с минимальными и, для верности, максимальными показаниями прибора.

4) Отберём в выбранных точках пробы грунта:

4.1) – ненарушенного сложения методом режущего кольца – в каждой точке по 2 кольца для получения среднего значения по двум параллельным определениям (достоверным будет считаться результат, в котором плотность грунта в каждом кольце не будет отличаться более, чем на 0,02 г/см³).

Пробы упакуем для сохранения влажности и замаркируем, соблюдая требования ГОСТ 12071-2000.

4.2) – нарушенного сложения, выбирая грунт вокруг режущих колец, для дальнейших испытаний в стационарных условиях в лаборатории.

5) После доставки проб в лабораторию взвесим грунт, извлечённый из каждого кольца

и определим плотность грунта ρ, поделив массу грунта m на объём кольца v:

Затем тару с грунтом поставим в сушильный шкаф для определения влажности w, %.

6) После того, как грунт высохнет при температуре 105+5 0 C, рассчитаем значение плотности сухого грунта ρ_d в каждой точке отбора пробы по формуле

7) Из пробы грунта нарушенного сложения подготовим навеску и испытаем грунт в приборе стандартного уплотнения. Этот прибор может быть как ручным, так и полуавтоматическим, что удобнее

По результатам проведённых испытаний построим график зависимости плотности грунта от влажности:

По наивысшей точке графика определим значения максимальной плотности сухого грунта ρdmax (в данном случае 1,87 г/см³) и соответствующее ей значение оптимальной влажности wopt 9,9 %.

9) Вот теперь мы можем определить коэффициент уплотнения грунта в каждой точке отбора по формуле:

10) Остаётся только сравнить данные экспресс-метода с результатами, полученными методом режущего кольца, и оценить степень уплотнения грунта на всём участке опробования.

Коэффициент уплотнения грунта

Коэффициент уплотнения грунта – это отношение фактической плотности грунта (скелета грунта) в насыпи, к максимальной плотности грунта (скелета грунта).

Что значит коэффициент уплотнения 0,95?

Коэффициент уплотнения грунта 0,95 означает, что фактическая плотность грунта составляет 95% от максимально возможной плотности грунта (определяется в грунтовой лаборатории).

Нормативные коэффициенты уплотнения приведены в таблице в конце страницы.

Данный коэффициент определяют следующими методами:

1. Метод режущего кольца — отбирают пробы грунта из уплотняемого слоя и производят испытание в грунтовой лаборатории в соответствии с ГОСТ 5180-2015 «Грунты. Методы лабораторного определения физических характеристик». Главный недостаток метода: длительные испытания (транспортирование и испытание в лаборатории)

Режущие кольца для определения коэффициента уплотнения грунта

2. Динамическим плотномером грунта (ДПГ) — принцип действия основан на методе падающего груза, при котором измеряется сила удара и деформация грунта. Применяется совместно с методом режущего кольца с целью ускорения определения коэффициента уплотнения грунта.

• На начальном этапе ДПГ калибруется в нескольких местах отбора проб по данным испытаний по методу режущего кольца (ГОСТ 5180-2015)
• Затем по данным калибровки определяют коэффициент уплотнения в остальных точках, что позволяет получить результаты сразу на площадке.

Требуемый коэффициент уплотнения грунта (согласно СНиП 3.02.01-87) обратной засыпки или насыпи представлен в таблице 1.

Таблица 1. Коэффициент уплотнения грунта

Таким образом, например, коэффициент уплотнения грунта обратной засыпки выполненной из песка, мощностью отсыпки 2,5 м и нагрузкой на насыпь 0,3МПа составляет 0,95

Коэффициент уплотнения грунта при трамбовке песка: таблица определения плотности

Коэффициент уплотнения необходимо определять и учитывать не только в узконаправленных сферах строительства. Специалисты и обычные рабочие, выполняющие стандартные процедуры использования песка, постоянно сталкиваются с необходимостью определения коэффициента.

Коэффициент уплотнения активно используется для определения объема сыпучих материалов, в частности песка,
но тоже относится и к гравию, грунту. Самый точный метод определения уплотнения – это весовой способ.

Широкое практическое применение не обрел из-за труднодоступности оборудования для взвешивания больших объемов материала или отсутствия достаточно точных показателей. Альтернативный вариант вывода коэффициента – объемный учет.

Единственный его недостаток заключается в необходимости определения уплотнения на разных стадиях. Так рассчитывается коэффициент сразу после добычи, при складировании, при перевозке (актуально для автотранспортных доставок) и непосредственно у конечного потребителя.

Факторы и свойства строительного песка

Коэффициент уплотнения – это зависимость плотности, то есть массы определенного объема, контролируемого образца к эталонному стандарту.

Эталонные показатели плотности выводятся в лабораторных условиях. Характеристика необходима для проведения оценочных работ о качестве выполненного заказа и соответствии требованиям.

Для определения качества материала используются нормативные документы, в которых прописано эталонные значения. Большинство предписаний можно найти в ГОСТ 8736-93, ГОСТ 7394-85 и 25100-95 и СНиП 2.05.02-85. Дополнительно может оговариваться в проектной документации.

В большинстве случаев коэффициент уплотнения составляет 0,95-0,98 от нормативного значения.

«Скелет» – это твердая структура, которая имеет некоторые параметры рыхлости и влажности. Объемный вес обычно рассчитывается на основании взаимозависимости массы твердых частиц в песке, и той, которую бы приобрела смесь, если бы вода занимала всё пространство грунта.

Лучшим выходом для определения плотности карьерного, речного, строительного песка является проведение лабораторных исследований на основании нескольких проб взятых у песка. При обследовании грунт поэтапно уплотняют и добавляют влагу, это продолжается до достижения нормированного уровня влажности.

После достижения максимальной плотности определяется коэффициент.

Коэффициент относительного уплотнения

Выполняя многочисленные процедуры по добыванию, транспортировке, хранению, очевидно, что насыпная плотность несколько меняется. Это связано с трамбовкой песка при перевозке, длительное нахождение на складе, впитывание влаги, изменение уровня рыхлости материала, величины зерен.

В большинстве случаев проще обойтись относительным коэффициентом – это отношение между плотностью «скелета» после добычи или нахождения на складе к той, которую он приобретает доходя до конечного потребителя.

Зная норму какой характеризуется плотность при добыче, указывается производителем, можно без проведения постоянных обследований определять конечный коэффициент грунта.

Информация об этом параметре должна быть указана в технической, проектной документации. Определяется путем расчетов и соотношения начальных и конечных показателей.

Такой метод подразумевает регулярные поставки от одного производителя и отсутствие изменений в каких-либо переменных. То есть транспортировка происходит одинаковым методом, карьер не изменил свои качественные показатели, длительность пребывания на складе приблизительно одинаковая и т.д.

Для выполнения расчетов необходимо учитывать такие параметры:

• характеристики песка, основными считаются прочность частиц на сжатие, величина зерна, слеживаемость;
• определение максимальной плотности материала в лабораторных условиях при добавлении необходимого количества влаги;
• насыпной вес материала, то есть плотность в естественной среде расположения;
• тип и условия транспортировки. Наиболее сильная утряска у автомобильного и железнодорожного транспорта. Песок менее подвергается уплотнению при морских доставках;
• погодные условия при перевозке грунта. Нужно учитывать влажности и вероятность воздействия со стороны минусовых температур.

Как посчитать плотность во время добычи из котлована

В зависимости от типа котлована, уровня добычи песка, его плотность также изменяется. При этом важное значение играет климатическая зона, в который проводятся работы по добыче ресурса. Документами определяется следующие коэффициенты в зависимости от слоя и региона добычи песка.

В дальнейшем на этом основании можно рассчитать плотность, но нужно учесть все воздействия на грунт, которые меняют его плотность в одном или другом направлении.

При трамбовке материала и обратной засыпке

Обратная засыпка – это процесс заполнения котлована, предварительно вырытого, после возведения необходимых строений или проведения определенных работ. Обычно засыпается грунтом, но кварцевый песок используется также часто.

Трамбовка считается необходимым процессом при этом действии, так как позволяет вернуть прочность покрытию.

Для выполнения процедуры необходимо иметь специальное оборудование. Обычно используется ударные механизмы или те, что создают давление.

В строительстве активно применяются виброштамп и вибрационная плита различного веса и мощности.

Коэффициент уплотнения также зависит от трамбовки, она выражена в виде пропорции. Это необходимо учитывать, так как при увеличении уплотнения одновременно уменьшается объемная площадь песка.

Стоит учитывать, что все виды механического, наружного уплотнения способны воздействовать только на верхний слой материала.

Основные виды и способы уплотнения и их влияние на верхние слои грунта представлены в таблице.

Для определения объема материала для засыпки необходимо учесть относительный коэффициент уплотнения. Это связано с изменением физических свойств котлована после вырывания песка.

При заливке фундамента необходимо знать правильные пропорции песка и цемента. Перейдя по ссылке ознакомитесь с пропорциями цемента и песка для фундамента.

Цемент является специальным сыпучим материалом, который по своему составу представляет минеральной порошок. Тут о различных марках цемента и их применении.

При помощи штукатурки увеличивают толщину стен, из за чего увеличивается их прочность. Здесь узнаете, сколько сохнет штукатурка.

Извлекая карьерный песок тело карьера становится более рыхлым и поэтапно плотность может несколько уменьшаться. Необходимо проводить периодические проверки плотности с помощью лаборатории, особенно при изменении состава или расположения песка.

Более подробно о уплотнении песка при обратной засыпке смотрите на видео:

Как определить плотность песчаного слоя при транспортировке

Транспортировка сыпучих материалов имеет некоторые особенности, так как вес достаточно большой и наблюдается изменение плотности ресурсов.

В основном песок транспортируют при помощи автомобильного и железнодорожного транспорта, а они вызывают встряхивание груза.

Постоянные вибрационные удары на материалы воздействуют на него подобно уплотнению от виброплиты. Так постоянное встряхивание груза, возможное воздействие дождя, снега или минусовых температур, увеличенное давление на нижний слой песка – все это приводит к уплотнению материала.

Причем длина маршрута доставки имеет прямую пропорцию с уплотнением, пока песок не дойдет до максимально возможной плотности.

Морские доставки меньше подвержены влиянию вибраций, поэтому песок сохраняет больший уровень рыхлости, но некоторая, небольшая усадка все равно наблюдается.

Для расчета количества строительного материала необходимо относительный коэффициент уплотнения, который выводится индивидуально и зависит от плотности в начальной и конечной точке, умножить на требуемый объем, внесенный в проект.

Как рассчитать в условиях лаборатории

Необходимо взять песок из аналитического запаса, порядка 30 г. Просеять сквозь сито с решеткой в 5 мм и высушить материал до приобретения постоянного значения веса. Приводят песок к комнатной температуре. Сухой песок следует перемешать и разделить на 2 равные части.

Далее необходимо взвесить пикнометр и заполнить 2 образца песком. Далее в таком же количестве добавить в отдельный пикнометр дисциллированной воды, приблизительно 2/3 всего объема и снова взвесить. Содержимое перемешивается и укладывается в песчаную ванну с небольшим наклоном.

Для удаления воздуха необходимо прокипятить содержимое 15-20 минут. Теперь необходимо охладить до комнатной температуры пикнометр и отереть. Далее доливают до отметки дисциллированной воды и взвешивают.

Далее переходят к расчетам. Методика, которая помогает определить плотность и основная формула:

P = ((m – m1)*Pв) / m-m1+m2-m3, где:

• m – масса пикнометра при заполнении песком, г;
• m1 – вес пустого пикнометра, г;
• m2 – масса с дисциллированной водой, г;
• m3 – вес пикнометра с добавлением дисциллированной воды и песка, при этом после избавления от пузырьков воздуха
• Pв – плотность воды

Смета и подсчеты материалов, их коэффициентов – это основная составляющая часть строительства любых объектов, так как помогает понять количество необходимого материала, а соответственно затраты.

Для правильного составления сметы необходимо знать плотность песка, для этого используется информация предоставленная производителем, на основании обследований и относительный коэффициент уплотнения при доставке.

Из-за чего изменяется уровень сыпучей смеси и степень уплотнения

Песок проходит через трамбовку, не обязательно специальную, возможно в процессе перемещения. Посчитать количество материала полученного на выходе достаточно сложно, учитывая все переменные показатели. Для точного расчета необходимо знать все воздействия и манипуляции, проведенные с песком.

Конечный коэффициент и степень уплотнения зависит от разнообразных факторов:

• способ перевозки, чем больше механических соприкосновений с неровностями, тем сильнее уплотнение;
• длительность маршрута, информация доступна для потребителя;
• наличие повреждений со стороны механических воздействий;
• количество примесей. В любом случае посторонние компоненты в песке придают ему больший или меньший вес. Чем чище песок, тем ближе значение плотности к эталонному;
• количество попавшей влаги.

Сразу после приобретения партии песка, его следует проверить.

Какие пробы берут для определения насыпной плотности песка для строительства

Нужно взять пробы:

• для партии менее 350 т – 10 проб;
• для партии 350-700 т – 10-15 проб;
• при заказе выше 700 т – 20 проб.

Полученные пробы отнести в исследовательское учреждение для проведения обследований и сравнения качества с нормативными документами.

Заключение

Необходимая плотность сильно зависит от типа работ. В основном уплотнение необходимо для формирования фундамента, обратной засыпки траншей, создания подушки под дорожное полотно и т.д. Необходимо учитывать качество трамбовки, каждый вид работы имеет различные требования к уплотнению.

В строительстве автомобильных дорог часто используется каток, в труднодоступных для транспорта местах используется виброплита различной мощности.

Так для определения конечного количества материала нужно закладывать коэффициент уплотнения на поверхности при трамбовке, данное отношение указывается производителем трамбовочного оборудования.

Всегда учитывается относительный показатель коэффициента плотности, так как грунт и песок склонны менять свои показатели исходя из уровня влажности, типа песка, фракции и других показателей.

Коэффициент уплотнения грунта – что это такое и как рассчитать

Коэффициент уплотнения грунта – что это такое и как рассчитать

Такой показатель, как коэффициент уплотнения грунта, демонстрирует собой, насколько будет изменяться объем сыпучего материала после утрамбования или даже транспортировки. Его определяют по соотношению максимальной и общей плотности. Каждый тип сыпучего материала состоит из элементов, а точнее зерен. Между ними постоянно будут пустоты, то есть поры. Чем выше процесс пустот, тем больший объем будет занимать вещество.

Если говорить проще, то предлагаем вам вспомнить детскую игру в снежки. Чтобы получился хороший снежный шарик, следует зачерпнуть из сугроба большую горсть и как можно сильнее сжать. Таким образом, вы сократите число пустот между снежинками, то есть уплотните их.

При этом уменьшится объем. То же самое будет, если вы насыплете в стакан крупу, а после встряхнете или утрамбуете ее пальцами. Вы получите уплотнение зерен. Другими же словами, коэффициент уплотнения будет разницей между материалами в его стандартном состоянии и трамбованием.

Для чего требуется знать КУ?

Знать данные о показателях уплотнения для материалов сыпучего типа следует, чтобы:

• Контролировать, действительно ли вам привезли столько материала, сколько вы и заказали.
• Купить правильное количество отсева, песка, щебня для того, чтобы засыпать котлован, канавы или ямы.
• Рассчитать вероятную грунтовую усадку при закладывании фундамента, прокладывании дорог или тротуарной плитки.
• Правильно рассчитывать число бетонной смеси для заливания фундамента и перекрытий.

Далее рассмотрим каждый из способов по отдельности.

Подробности

Коэффициент при транспортировке

К примеру, самосвал везет вам 8 м 3 щебня с карьера на объект. В пути ему будут попадаться выбоины и ямы, а из-за воздействия вибрации щебневые зерна начнут уплотняться, из-за чего объем сокращается до 7.27 м 3 . Это и будет утряска материала. Как же узнать, что на объект привезли нужное количество товара, как и указано в документации? Для этого требуется узнать конечный объем материала, а еще степень уплотнения (для щебня это 1.1). Обе цифры следует перемножить между собой, и получится начальный объем. Если данные не будут совпадать с тем, что прописано в документах, то вы имеете дело не с утряской щебня, а с нечестным продавцом.

Уплотнение при засыпании ям

В сфере строительства есть такое понятие, как усадка. Земля или же другой материал сыпучего типа будет уплотнен и уменьшится в объеме под действием своего же веса или под давлением разных конструкций (тротуарных плит и фундамента). Процесс усадки обязательно требуется учесть при засыпке котлованов и канав, потому что если вы это не сделаете, то спустя время образуется яма. Чтобы сделать заказ на нужное количество материала, следует для начала узнать объем ямы. Если вы знаете ее форму, ширину и глубину, то можно использовать для расчета онлайн-калькулятор. Далее полученную цифру стоит умножить на показатель насыпной плотности материала и степень уплотнения. При засыпании выбранного материала в яму должен в конечном итоге получиться холмик. Все это из-за того, что в естественных условиях усадка происходи спустя определенный временной промежуток, и ускорить процесс можно посредством утрамбовывания. Его проводят вручную или даже при помощи особых устройств.

Уплотнение при строительстве

В строительстве определение коэффициента уплотнения грунта особенно важно. Наверняка вы слышали про случаи, когда в зданиях после возведения сразу начинали появляться трещины. А ямы на новых дорогах или проваливающаяся тротуарная плитка во дворе и на дорожках?

Это случается, если неправильно рассчитана усадка грунта, а также не предприняты соответствующие меры по устранению. Для того, чтобы знать степень усадки, и требуется коэффициент по уплотнению. Он поможет понять, как сильно будет утрамбовываться тот или иной грунт в ваших условиях. К примеру, под давлением веса плитки, здания или даже асфальта. Некоторые типы грунтов обладают настолько высоким коэффициентом усадки, то их приходится даже замещать. Остальные же виды перед началом строительства специально утрамбовывают.

Как узнать степень уплотнения

Легче всего будет брать все данные про коэффициент уплотнения из ГОСТов. Они будут рассчитаны для разных типов материала.

В лабораторных условиях коэффициент уплотнения измеряют так:

1. Измеряют насыпную или общую плотность материала, и для этого нужно измерить массу, а также объем образца, вычислить их соотношения.
2. После этого пробу следует встряхнуть или спрессовать, измерить массу и объем, а далее определить максимальный уровень плотности.
3. По соотношению двух показателей можно вычислить коэффициент.

Документы будут указывать усредненные значения показателя. Коэффициент может меняться в зависимости от разных факторов. Цифры, приведенные в таблице, условные, но все же помогают рассчитать усадку большого объема материала.

На значение показателя уплотнения будут влиять такие факторы:

• Особенности транспорта и метод перевозки. Если материал будет перевезен по железной дороге или выбоинам, он будет уплотнятся куда сильнее, чем при перевозке по ровной дороге/морю.
• Гранулометрический состав (формы зерен, размер, соотношение). Если состав материала неоднородный и есть лещадные частицы (игловидной или плоской формы), то коэффициент будет меньше. При наличии большого числа мелких частиц показатель будет выше.
• Влажность. Чем она выше, тем меньше получится искомый показатель.
• Способ утрамбовки. Если материал будут утрамбовывать вручную, то степень уплотнения будет меньше, чем после использования вибрирующих механизмов.
• Насыпная плотность. Коэффициент уплотнения будет напрямую связан с показателем насыпной плотности. Как уже было сказано ранее, в процесс трамбования или перевозки плотность материал изменяется, потому что становится меньше пустот между частицами. По этой причине насыпная плотность при погрузке в машину и после приезда к заказчику всегда разнится. Эту разницу можно высчитать и проверить благодаря коэффициенту уплотнения.

Не будет лишним узнать конкретные показатели для таких материалов, как асфальт, щебень, глина, уголь, керамзит, скальный грунт, керамзит, песок, отсев и ПГС.

Коэффициент уплотнения является очень важным показателем, который дает возможность узнать, сколько заказывать сыпучего материала. Он даст возможность проконтролировать, правда ли вам привезли столько, сколько вы заказывали. Показатель требуется знать и строителям при возведении домов, чтобы правильно рассчитывать нагрузку на основание.
